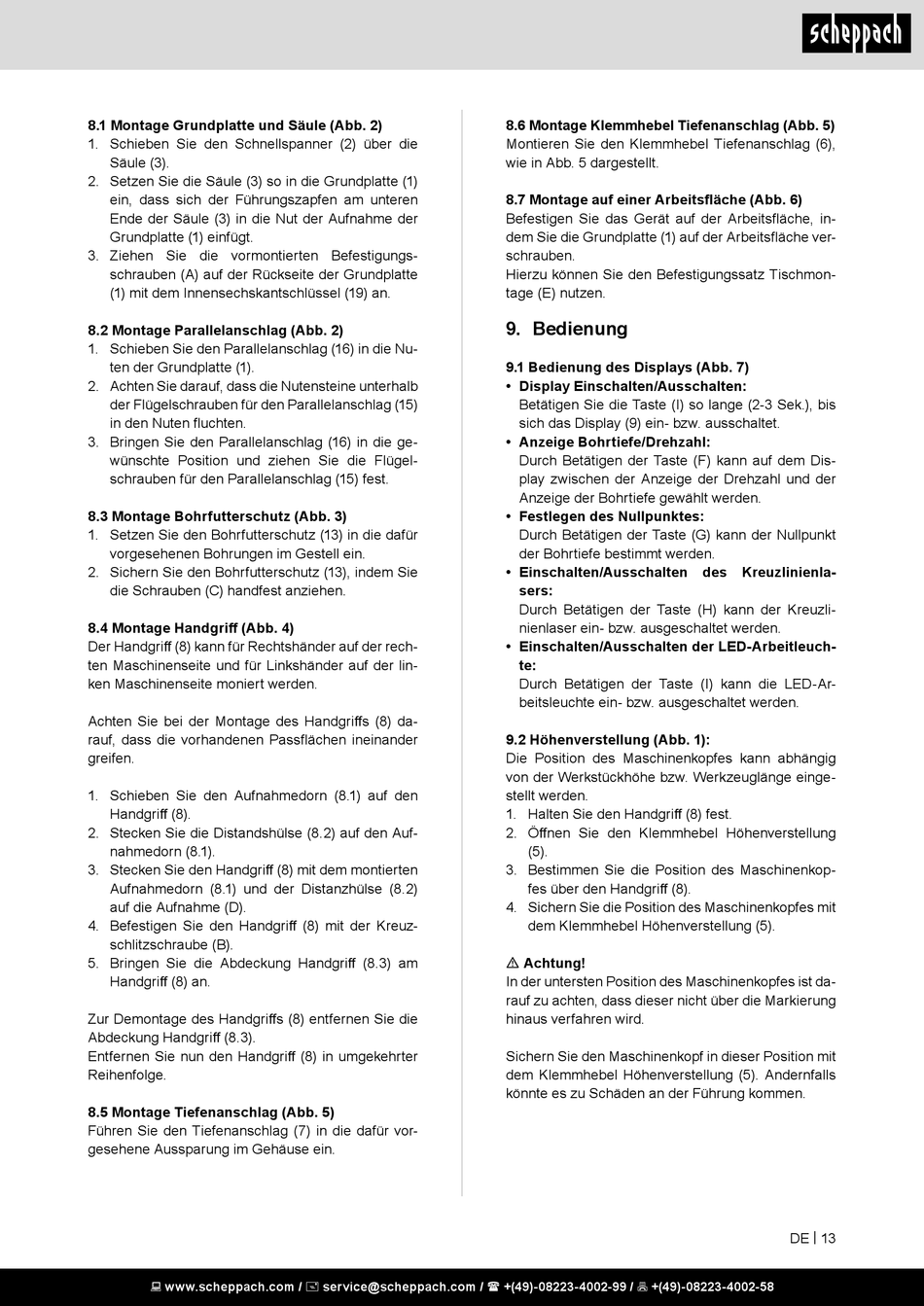

8.1 Montage Grundplatte und Säule (Abb. 2)
1. Schieben Sie den Schnellspanner (2) über die
Säule (3).
2. Setzen Sie die Säule (3) so in die Grundplatte (1)
ein, dass sich der Führungszapfen am unteren
Ende der Säule (3) in die Nut der Aufnahme der
Grundplatte (1) einfügt.
3. Ziehen Sie die vormontierten Befestigungs-
schrauben (A) auf der Rückseite der Grundplatte
(1) mit dem Innensechskantschlüssel (19) an.
8.2 Montage Parallelanschlag (Abb. 2)
1. Schieben Sie den Parallelanschlag (16) in die Nu-
ten der Grundplatte (1).
2. Achten Sie darauf, dass die Nutensteine unterhalb
der Flügelschrauben für den Parallelanschlag (15)
in den Nuten fluchten.
3. Bringen Sie den Parallelanschlag (16) in die ge-
wünschte Position und ziehen Sie die Flügel-
schrauben für den Parallelanschlag (15) fest.
8.3 Montage Bohrfutterschutz (Abb. 3)
1. Setzen Sie den Bohrfutterschutz (13) in die dafür
vorgesehenen Bohrungen im Gestell ein.
2. Sichern Sie den Bohrfutterschutz (13), indem Sie
die Schrauben (C) handfest anziehen.
8.4 Montage Handgriff (Abb. 4)
Der Handgriff (8) kann für Rechtshänder auf der rech-
ten Maschinenseite und für Linkshänder auf der lin-
ken Maschinenseite moniert werden.
Achten Sie bei der Montage des Handgriffs (8) da-
rauf, dass die vorhandenen Passflächen ineinander
greifen.
1. Schieben Sie den Aufnahmedorn (8.1) auf den
Handgriff (8).
2. Stecken Sie die Distandshülse (8.2) auf den Auf-
nahmedorn (8.1).
3. Stecken Sie den Handgriff (8) mit dem montierten
Aufnahmedorn (8.1) und der Distanzhülse (8.2)
auf die Aufnahme (D).
4. Befestigen Sie den Handgriff (8) mit der Kreuz-
schlitzschraube (B).
5. Bringen Sie die Abdeckung Handgriff (8.3) am
Handgriff (8) an.
Zur Demontage des Handgriffs (8) entfernen Sie die
Abdeckung Handgriff (8.3).
Entfernen Sie nun den Handgriff (8) in umgekehrter
Reihenfolge.
8.5 Montage Tiefenanschlag (Abb. 5)
Führen Sie den Tiefenanschlag (7) in die dafür vor-
gesehene Aussparung im Gehäuse ein.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.6 Montage Klemmhebel Tiefenanschlag (Abb. 5)
Montieren Sie den Klemmhebel Tiefenanschlag (6),
wie in Abb. 5 dargestellt.
8.7 Montage auf einer Arbeitsfläche (Abb. 6)
Befestigen Sie das Gerät auf der Arbeitsfläche, in-
dem Sie die Grundplatte (1) auf der Arbeitsfläche ver-
schrauben.
Hierzu können Sie den Befestigungssatz Tischmon-
tage (E) nutzen.

9. Bedienung

9.1 Bedienung des Displays (Abb. 7)
• Display Einschalten/Ausschalten:
Betätigen Sie die Taste (I) so lange (2-3 Sek.), bis
sich das Display (9) ein- bzw. ausschaltet.
• Anzeige Bohrtiefe/Drehzahl:
Durch Betätigen der Taste (F) kann auf dem Dis-
play zwischen der Anzeige der Drehzahl und der
Anzeige der Bohrtiefe gewählt werden.
• Festlegen des Nullpunktes:
Durch Betätigen der Taste (G) kann der Nullpunkt
der Bohrtiefe bestimmt werden.
• Einschalten/Ausschalten
sers:
Durch Betätigen der Taste (H) kann der Kreuzli-
nienlaser ein- bzw. ausgeschaltet werden.
• Einschalten/Ausschalten der LED-Arbeitleuch-
te:
Durch Betätigen der Taste (I) kann die LED-Ar-
beitsleuchte ein- bzw. ausgeschaltet werden.
9.2 Höhenverstellung (Abb. 1):
Die Position des Maschinenkopfes kann abhängig
von der Werkstückhöhe bzw. Werkzeuglänge einge-
stellt werden.
1. Halten Sie den Handgriff (8) fest.
2. Öffnen Sie den Klemmhebel Höhenverstellung
(5).
3. Bestimmen Sie die Position des Maschinenkop-
fes über den Handgriff (8).
4. Sichern Sie die Position des Maschinenkopfes mit
dem Klemmhebel Höhenverstellung (5).
m Achtung!
In der untersten Position des Maschinenkopfes ist da-
rauf zu achten, dass dieser nicht über die Markierung
hinaus verfahren wird.
Sichern Sie den Maschinenkopf in dieser Position mit
dem Klemmhebel Höhenverstellung (5). Andernfalls
könnte es zu Schäden an der Führung kommen.
des Kreuzlinienla-
