SERVICE MANUAL
6.7

Sitzsystem

6.7.1

Sitzfederung/Feder austauschen

VORSICHT: Unfallgefahr!
Durch unbeabsichtigtes Wegrollen kann es zu Unfällen kommen.
· Sichern Sie den Scooter gegen Wegrollen.
Hinweis
Achten Sie bei der Demontage auf die Position der Kleinteile, wie Schrauben und
Unterlegscheiben. Legen Sie die Kleinteile so ab, dass diese wieder in der richtigen Reihenfolge
montiert werden.
Hinweis
Für die Sitzfederung sind folgende Sitzaufnahmen verfügbar:
Nutzergewicht
0 – 136 kg
Voraussetzungen:
· 2 Schraubenschlüssel 17 mm
· 1 Schraubenschlüssel 13 mm
· Schmierfett
Aus Bedienungsanleitung:
·
Scooter gegen Wegrollen sichern.
·
Sitz entfernen.
Weitere Arbeiten:
·

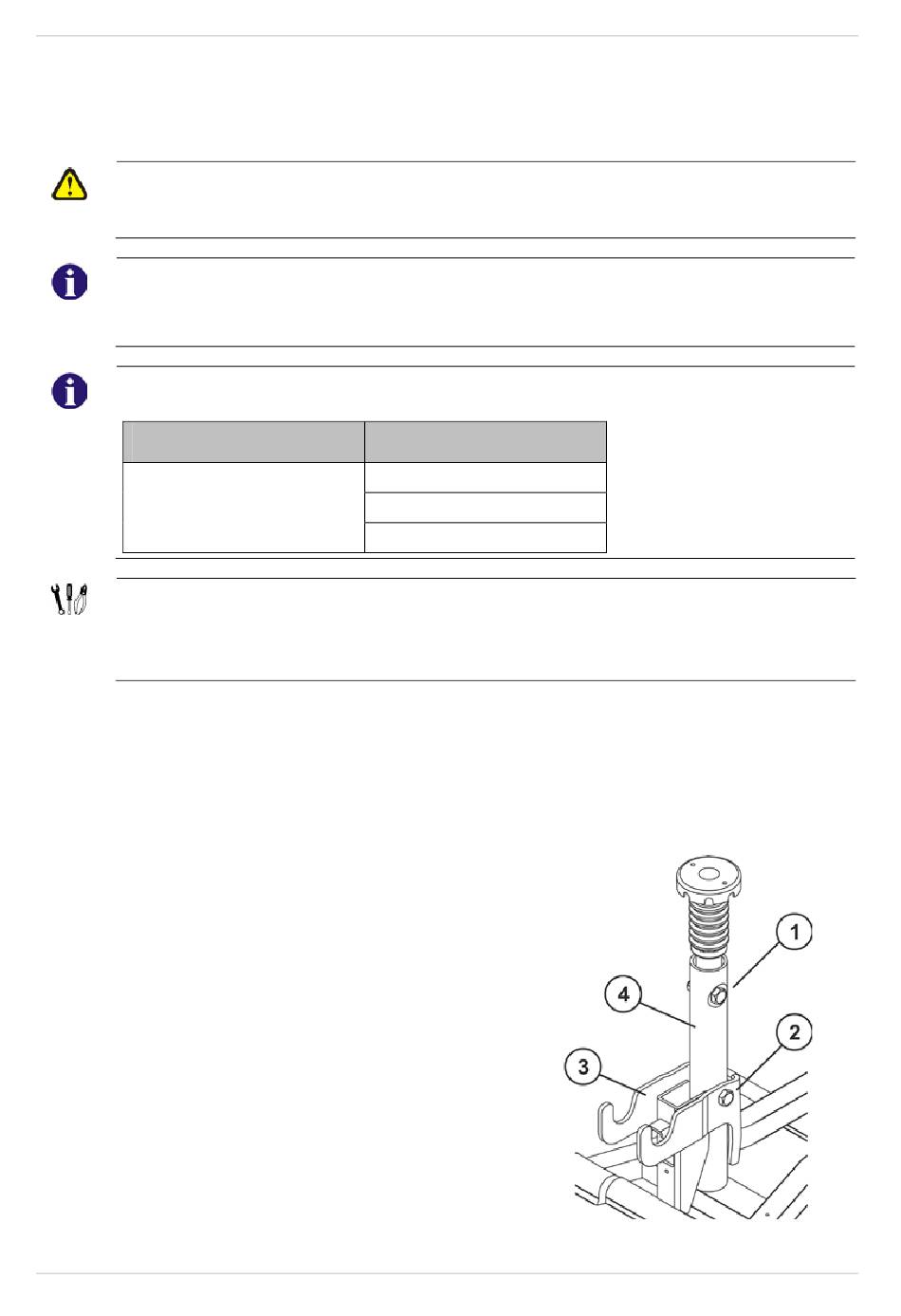

Verschraubung (1) an der Aufnahmehülse (4)
mit einem 17 mm Schraubenschlüssel lösen
und dabei einen 17 mm Schraubenschlüssel
gegenhalten.
·
Verschraubung (2) am Heckverschluss (3) mit
einem 17 mm Schraubenschlüssel lösen und
dabei einen 13 mm Schraubenschlüssel
gegenhalten.
42
Länge der Sitzaufnahme
425 mm
475 mm
450 mm
®
