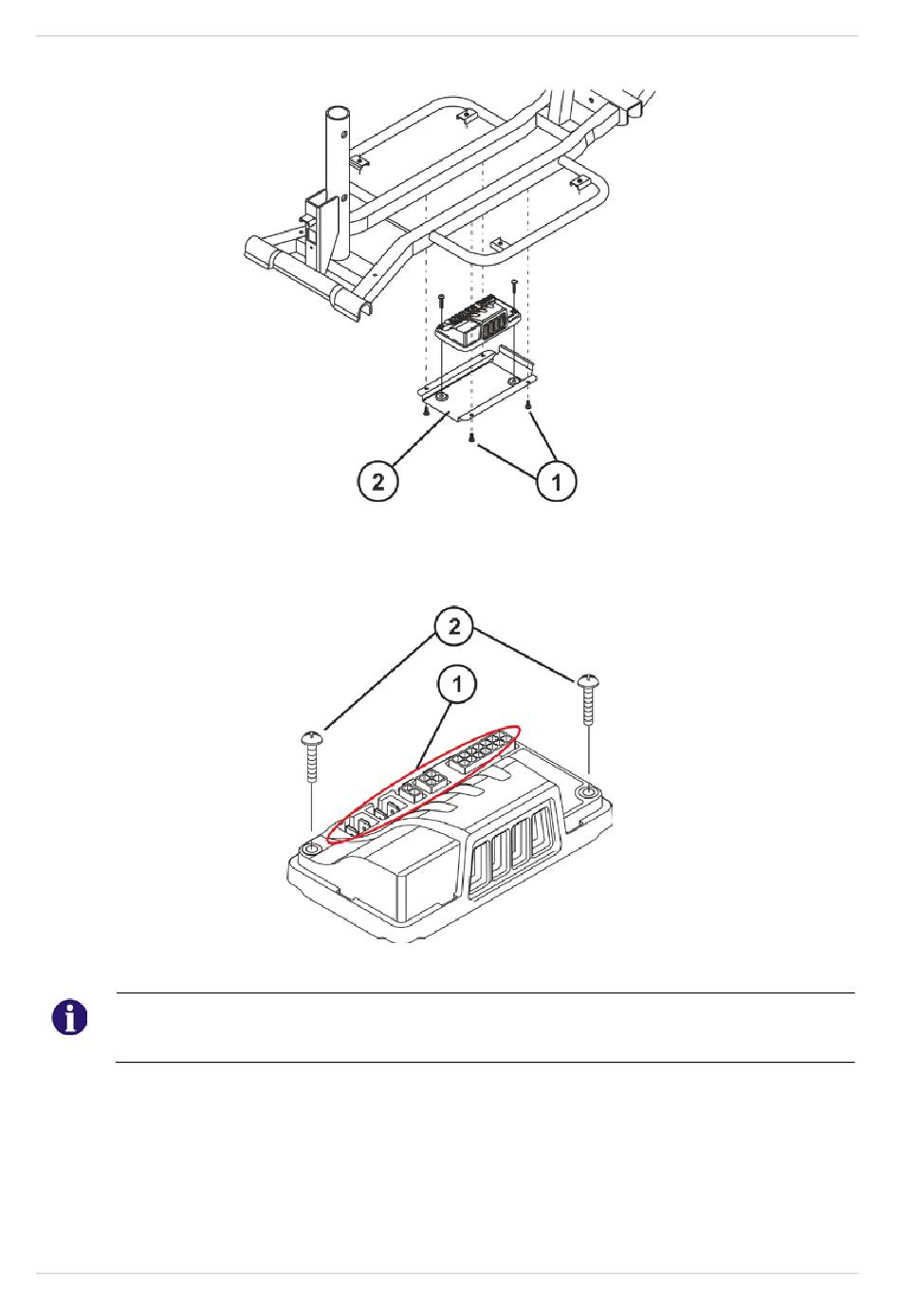

Die vier Schrauben (1) der Elektronikabdeckung (2) entfernen.
·
Elektronikabdeckung aufklappen.
·
Alle Stecker (1) vom Elektronikmodul entfernen.
Hinweis
Prägen Sie sich die Lage der Kabel und die Steckplätze der verschiedenen Stecker genau ein.
Markieren Sie die Stecker und Steckplätze oder machen Sie mit einer Digitalkamera ein Foto.
·
Schrauben (2) auf beiden Seiten des Elektronikmoduls von der Elektronikabdeckung lösen und
entfernen.
·
Elektronik ersetzen.
·
Die Montage des Elektronikmoduls erfolgt in umgekehrter Reihenfolge.
·
Fahrprogramm auf Elektronikmodul laden, siehe Softwarebeschreibung der Elektronik.
·
Alle Funktionen prüfen (Probefahrt).
