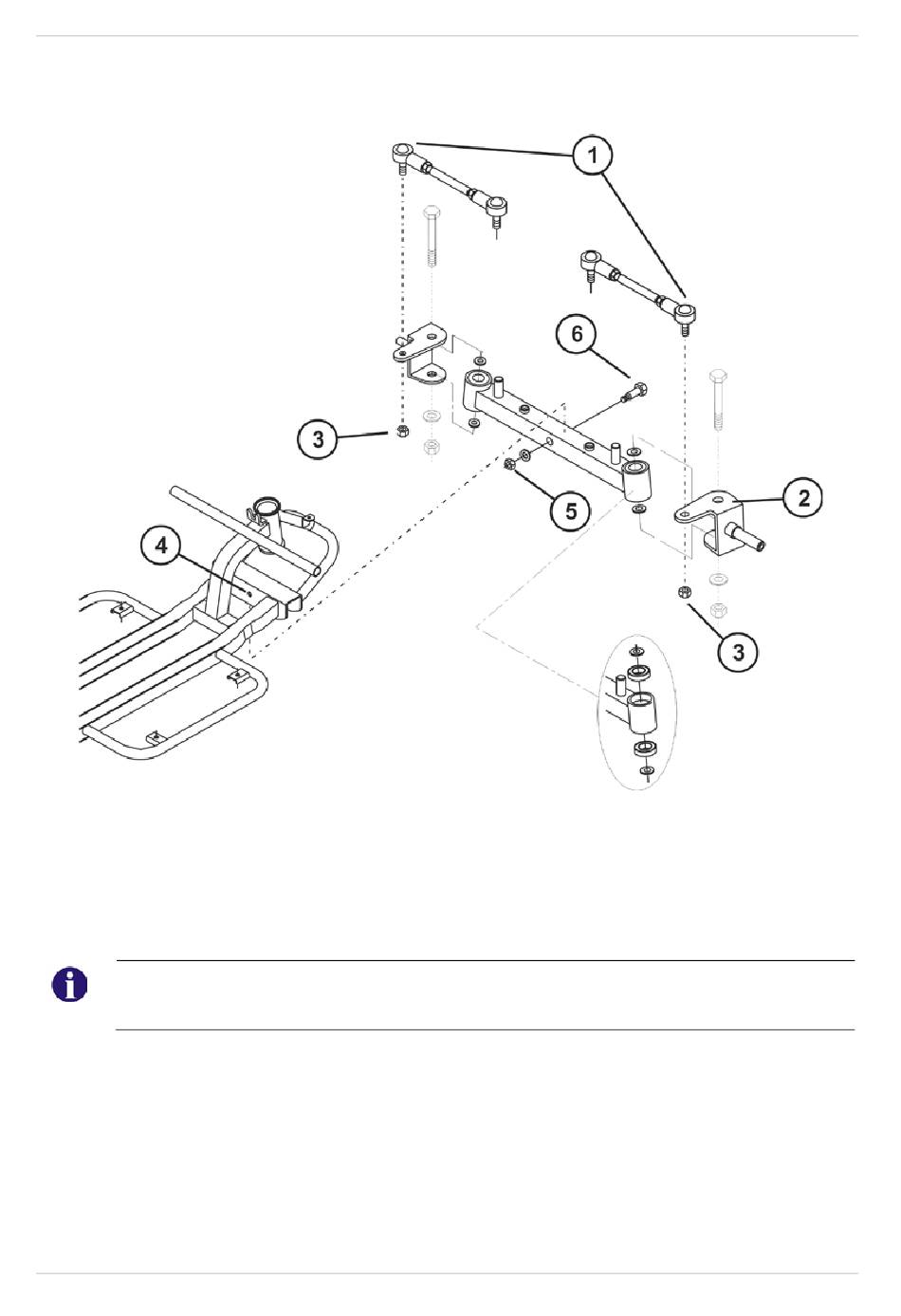

Vorderräder (1) entfernen, wie in Kapitel 6.5.3 beschrieben.
·
Jeweils Mutter (3) der Spurstange (1) lösen und entfernen.
·
Spurstange (1) aus der Lenkplatte (2) entfernen.
·
Mutter der Achsaufhängung (5) lösen und inkl. Unterlegscheibe entfernen.
Dabei den Bolzen (6) der Achsaufhängung mit Schraubenschlüssel gegen Verdrehen sichern.
·
Bolzen (6) herausziehen und Achskörper aus dem Chassis (4) entfernen.
Hinweis
Beim Lösen der Mutter (3), den Spurstangenkopf mit Schraubenschlüssel gegen Verdrehen
sichern.
·
Die Montage der Achse erfolgt in umgekehrter Reihenfolge.
·
Funktion prüfen (Probefahrt).
