Weitere Arbeiten:
·

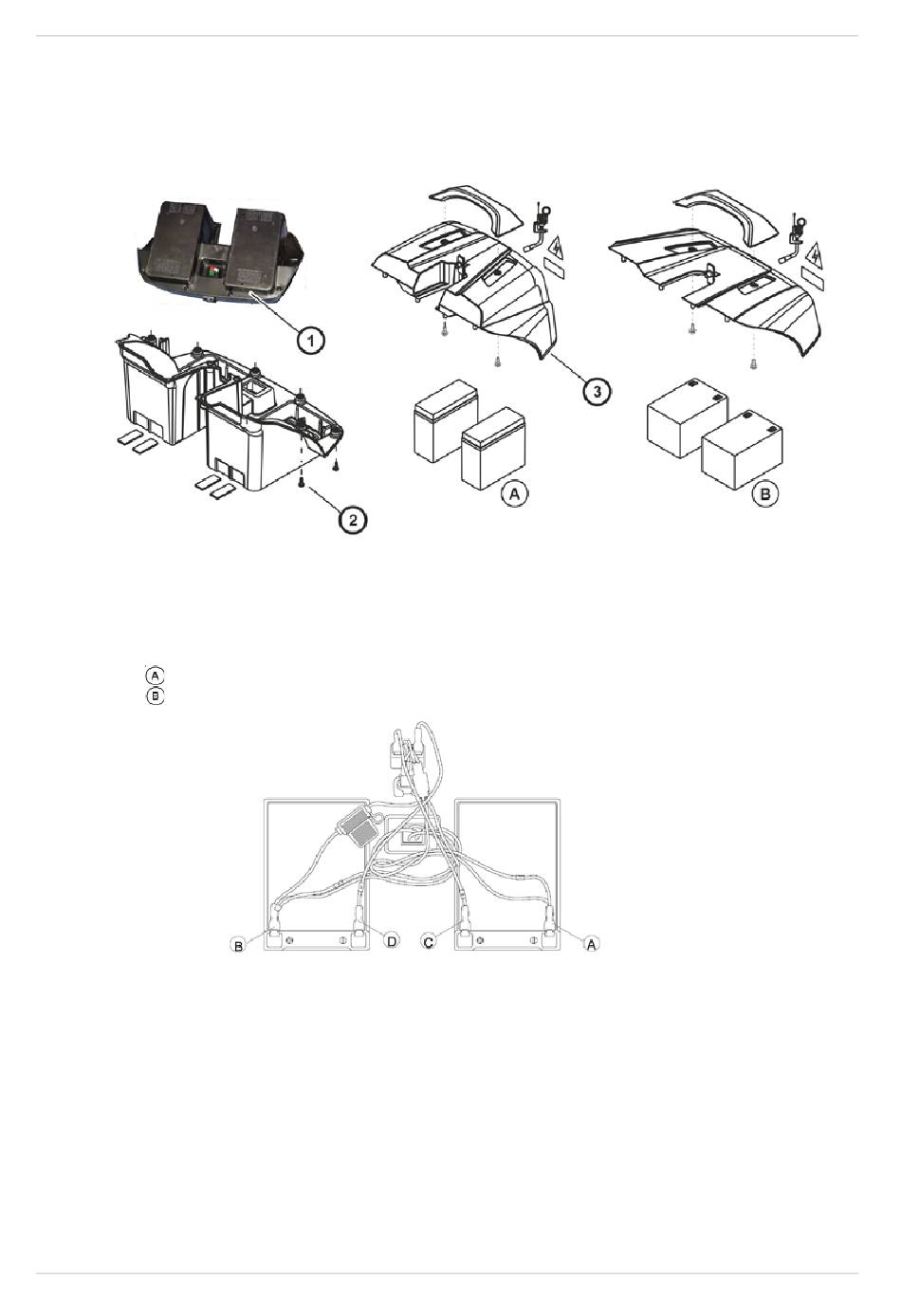

Batterie-Pack (1) umdrehen, so dass die Rückseite nach oben zeigt.
·
Lösen und entfernen Sie die zwölf Kreuzschlitzschrauben (2) am Gehäuse.
·
Drehen Sie das Batterie-Pack (1) wieder vorsichtig um und entfernen Batterie-Abdeckung (3).
·
Lösen Sie alle Steckverbindungen von den Batteriepolen. Abhängig vom Batterietyp gehen Sie
wie folgt vor:
- 12 Ah Batterien: Stecker von den Batteriepolen abziehen.
- 18 Ah Batterien: Schrauben und Muttern mit zwei Gabelschlüsseln entfernen.
·
Trennen Sie den Kabelbaum in folgender Reihenfolge von den Batterien:
(-) SCHWARZ Kabel (A) an Batteriepol (-) auf der rechten Batterie
(+) ROT
(+) WEISS
(-) WEISS
Kabel (B) an Batteriepol (+). auf der linken Batterie
Kabel (C) an Batteriepol (+). auf der rechten Batterie
Kabel (D) an Batteriepol (-) auf der linken Batterie
