Schaltverzögerungszeit; Automatische Stufenstrom-(C/K) Erkennung Ein/Aus; Ansprechstrom (C/K) - Frako Rm 9606 Betriebsanleitung

nicht am Schnittpunkt der Blindleistungs-
achse in den Rückspeisebetrieb verlän-
gert, sondern wird von der Bezugsseite
auf die Rückspeiseseite gespiegelt.

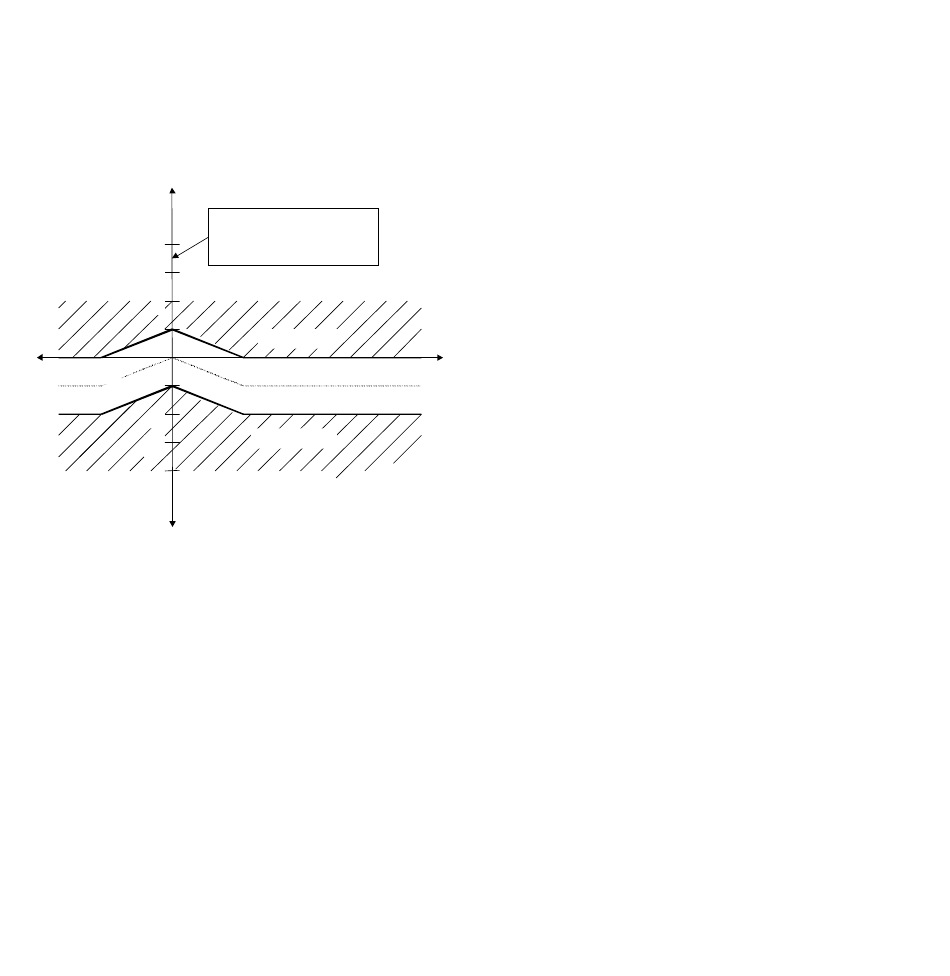

Bild 10: Regelverhalten bei Einstellung
Soll-cos-phi = 0,95 cap; B = -1,0; V = 0
Blindleistung
Ein Teilstrich entspricht
ind
0,65 * kleinste Kondesator-
stufe
3
2
Rückspeisung
-2
-3
cap
5.4 Schaltverzögerungszeit
Die Schaltverzögerungszeit von Schalt-
vorgang zu Schaltvorgang kann auf die
Werte 5 bis 500 sec. in 5 Sekunden-
schritten eingestellt werden. Bei einem Zu-
oder Abschaltbedarf von einer Stufe wird
der Regler die
verzögerungszeit
Schaltvorgang erfolgt. Bei einem höheren
Bedarf verkürzt
verzögerungszeit in Abhängigkeit von den
benötigten Stufen.
Zuschaltung
Wirkleistung
Abschaltung
eingestellte Schalt-
abwarten, bevor ein
sich die Schalt-
(z. B.: Bedarf 2 Stufen = Schaltverzöge-
rungszeit /2 oder Bedarf 3 Stufen =
Schaltverzögerungszeit /3).
Um den Verschleiß an den Schützkon-
takten möglichst gering zu halten, sollte
die Schaltverzögerungszeit nur in Aus-
nahmefällen kleiner als 45 sec. einge-stellt
werden. Der Schaltverzögerungszeit über-
geordnet ist die Entladezeit, welche die
Entladung der Kondensatoren vor erneu-
tem Zuschalten sicherstellt
(siehe Abschnitt 5.12).
5.5 Automatische Stufenstrom-(c/k)
erkennung Ein/Aus
Der RM 9606 besitzt eine automatische
c/k-Erkennung, d.h. er stellt bei der ersten
Inbetriebnahme den jeweiligen Ansprech-
strom fest. Dieser Vorgang wird so lange
wiederholt bis die Stufenleistungen und
somit der c/k-Wert ermittelt ist. Einstellbar
ist: Automatische c/k-Erkennung "On"
oder "Off".
Bei der Einstellung "On" arbeitet der
RM 9606 mit den automatisch ermittelten
Stufenströmen, bei der Einstellung "Off"
kann der c/k-Wert manuell lt. der Tabelle
3 (Seite 24) eingegeben werden.
5.6

Ansprechstrom (c/k)

Der Blindleistungsregler RM 9606 errech-
net sich aus dem cos-phi, der Verschie-
bung und
Regelkennlinie (in Bilder 4 - 10 gestrichelt
gezeichnet) und legt ein Toleranzband von
22
der Begrenzung eine
