5.2
Parallelverschiebung (V)
Diese Einstellung bewirkt eine Parallel-
verschiebung der oben gezeigten Kenn-
linie um den eingestellten Wert und zwar
bei positivem Vorzeichen in Richtung in-
duktiv und bei negativem Vorzeichen in
Richtung kapazitiv.
Es sind die Werte -2 bis +4 in 0,5 Schrit-
ten
einstellbar.
Einstellung kann anhand von zwei Beispie-
len den Bildern 6 und 7 entnommen wer-
den.

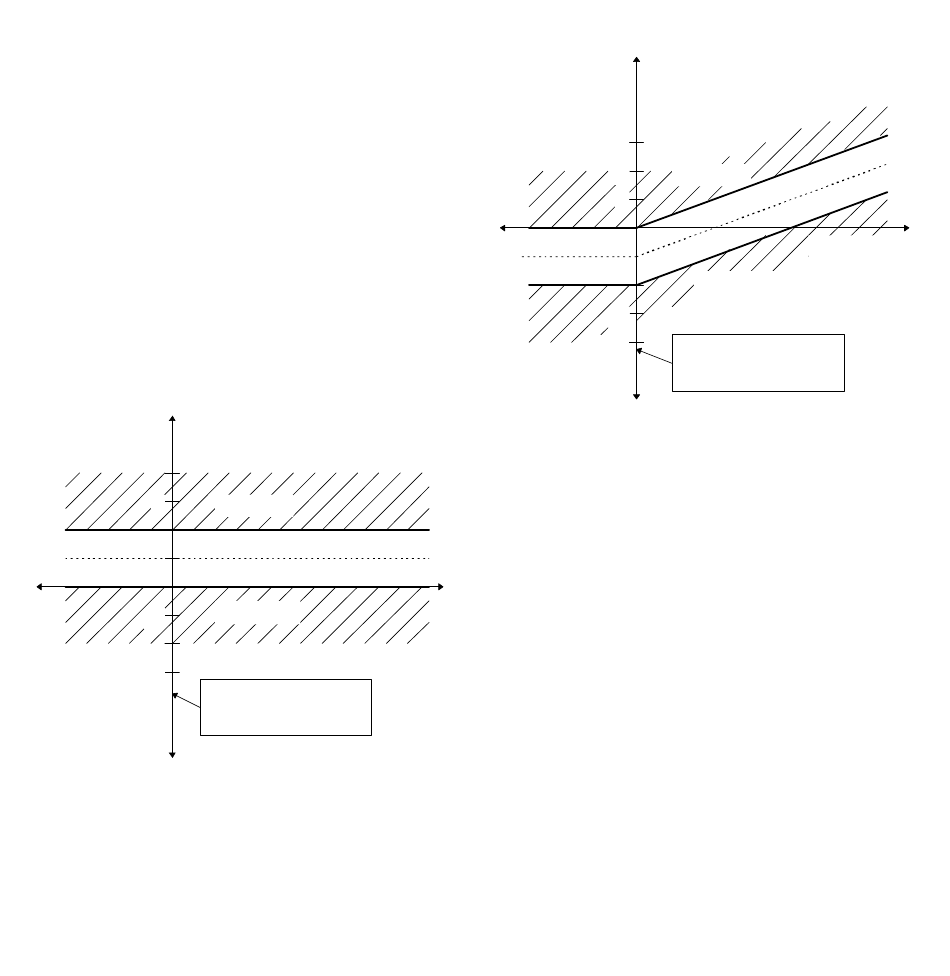

Bild 6: Regelverhalten bei Einstellung
Soll-cos-phi = 1; V = + 1,0; B = OFF
Blindleistung
ind
3
1
Rückspeisung
-1
-2
-3
Ein Teilstrich entspricht
0,65 * kleinste Kondesator-
stufe
cap
Der eingestellte Soll-cos-phi ist somit die
obere Grenze des Regelbands.
Die
Wirkung
dieser
Zuschaltung
Wirkleistung
Abschaltung
Bild 7: Regelverhalten bei Einstellung
Soll-cos-phi = 0,92 ind; V = -1,0; B = OFF
Blindleistung
ind
2
1
Rückspeisung
-2 -3
cap
Der eingestellte Soll-cos-phi bildet die un-
tere Grenze des Regelbands.
( Empfohlene Einstellung beim Einsatz
von Asynchron-Generatoren im Netzpa-
rallelbetrieb. )
5.3
Begrenzung (B)
Diese Einstellung eröffnet Möglichkeiten,
die bisher
aufgrund einander
sprechender Forderungen nicht gegeben
waren.
Die einstellbaren Werte für B sind -2 bis
+2 in Schritten zu 0,5 und die Einstellung
"OFF". Der Begrenzungswert 1 bewirkt
bei einer Soll-cos-phi = 1.00 Einstellung
genau dasselbe, wie die vorher beschrie-
bene Parallelverschiebung. Bei einer ande-
ren Einstellung als Soll-cos-phi 1 ergibt
20
Zuschaltung
Wirkleistung
Abschaltung
Ein Teilstrich entspricht
0,65 * kleinste Kondesator-
stufe
wider-
