5.1

Soll-cos-phi-Einstellung

Der gewünschte Soll-cos-phi (auch Ziel-
cos-phi genannt) kann von cap. 0,90 bis
ind. 0,8 in 0,01 Schritten eingestellt wer-
den.
Die Wirkungsweise dieser Möglichkeit
kann dem Bildern 4 und 5 entnommen
werden.
Befindet sich der Betriebszustand des
Reglers innerhalb des gezeigten Regel-
bandes, werden keine Schalthandlungen
ausgelöst.
Liegt der Betriebszustand jedoch außer-
halb des gezeigten Bandes, wird der
RM 9606 versuchen, mit möglichst wenig
Schalthandlung das Regelband wieder zu
erreichen.

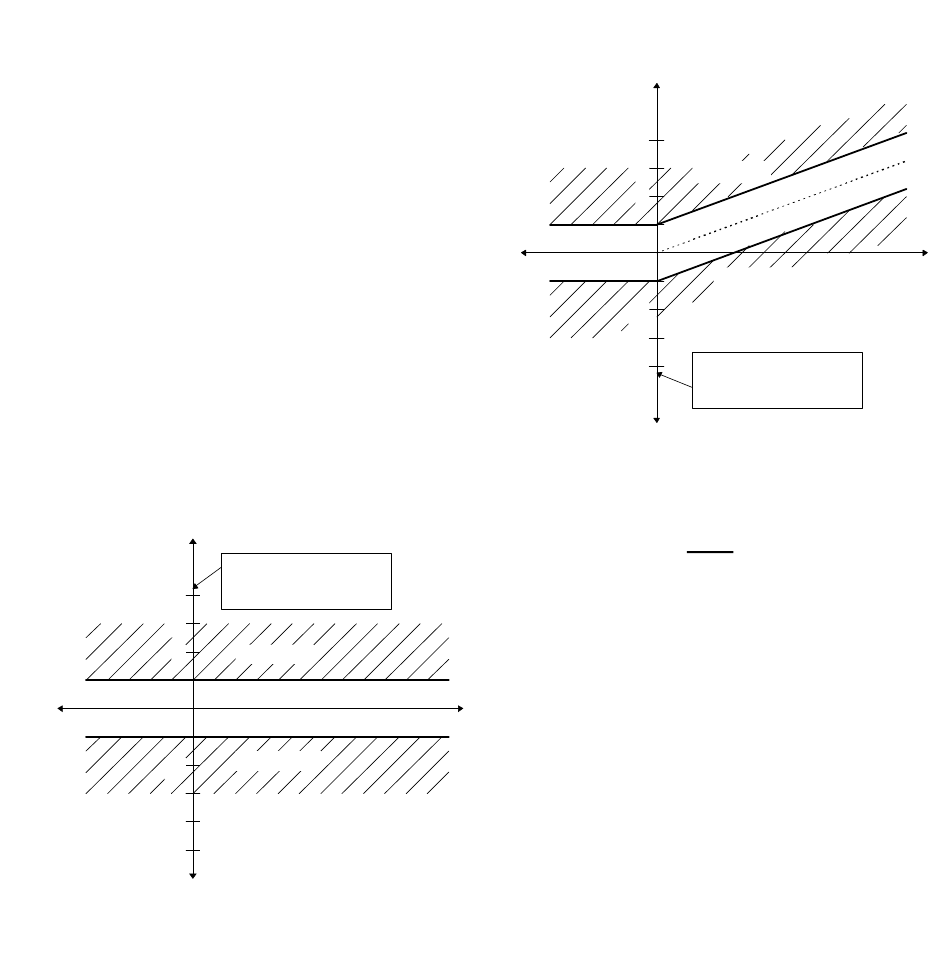

Bild 4: Regelverhalten bei Einstellung
Soll-cos-phi = 1; B = OFF; V = 0
Blindleistung
Ein Teilstrich entspricht
ind
0,65 * kleinste Kondesator-
stufe
3
2 Zuschaltung
Rückspeisung
Abschaltung
-2
-3
cap
Bild 5: Regelverhalten bei Einstellung
Soll-cos-phi = 0,92 ind: B = OFF; V = 0
Rückspeisung
Außerdem kann man in Bild 5 das Verhal-
ten des Reglers im Rückspeisebetrieb
erkennen. Das abgeknickte Regelband
(Kennlinie), wird nicht in den Rückspeise-
betrieb gespiegelt,
Schnittpunkt der Blindleistungsachse in
den Rückspeisebetrieb verlängert.
Durch verschieben des Regelbandes in
den kapazitiven Bereich (siehe Bild 7 in
Abschnitt 5.2) läßt sich eine induktive
Wirkleistung
Blindleistung während des Rückspeise-
betriebs fast völlig vermeiden.
Bei einer kapazitiven Soll-cos-phi-Vorgabe
wird das Regelband auf der Bezugsseite
auf die Rückspeiseseite gespiegelt. (siehe
Bild 10)
19
Blindleistung
ind
3 Zuschaltung
2
Abschaltung
-2
-3
Ein Teilstrich entspricht
0,65 * kleinste Kondesator-
stufe
cap
sondern wird am
Wirkleistung
