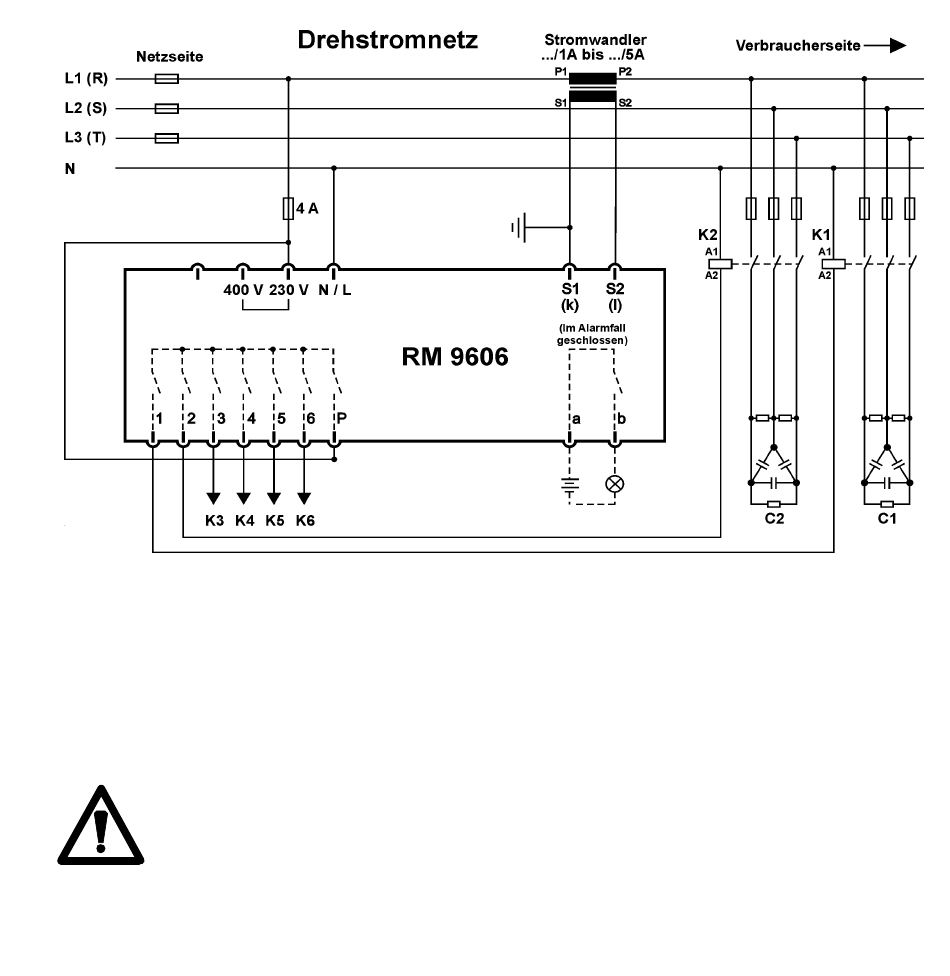

Bild 3: Anschlußbild
3.3 Stromwandleranschluß
Die Ausgänge S1 und S2 des Stromwand-
lers werden an den Klemmen S1 und S2
des Reglers angeschlossen. Um die Be-
lastung des Stromwandlers so gering wie
möglich zu halten, sollten die Zuleitungen
einen Querschnitt von 2,5 mm² haben.
Achtung:
Der Nennstrom im Stromwandlerpfad
darf 5 A∼ ∼ ∼ ∼ nicht überschreiten.
Hinweis:
Nach dem Anschluß ist eventuell die
Kurzschlußbrücke am Stromwandler zu
entfernen.
3.4

Alarmkontakt

Ein potentialfreier Alarmmeldekontakt ist
an den Klemmen Alarm a/b zugänglich.
Der Kontakt schließt, wenn keine Netz-
spannung am Regler anliegt bzw. wenn
ein Alarm des Reglers gemeldet wird
(siehe Abschnitt 6.3).
11
