FRAKO RM 9606 Betriebsanleitung Seite 21

sich ein "Abknicken" der Kennlinie wie es
z.B. im Bild 8 ersichtlich ist.
Die Begrenzung gibt somit eine absolute
Blindleistungsgrenze vor, die vom Regel-
band nicht unterschritten wird.

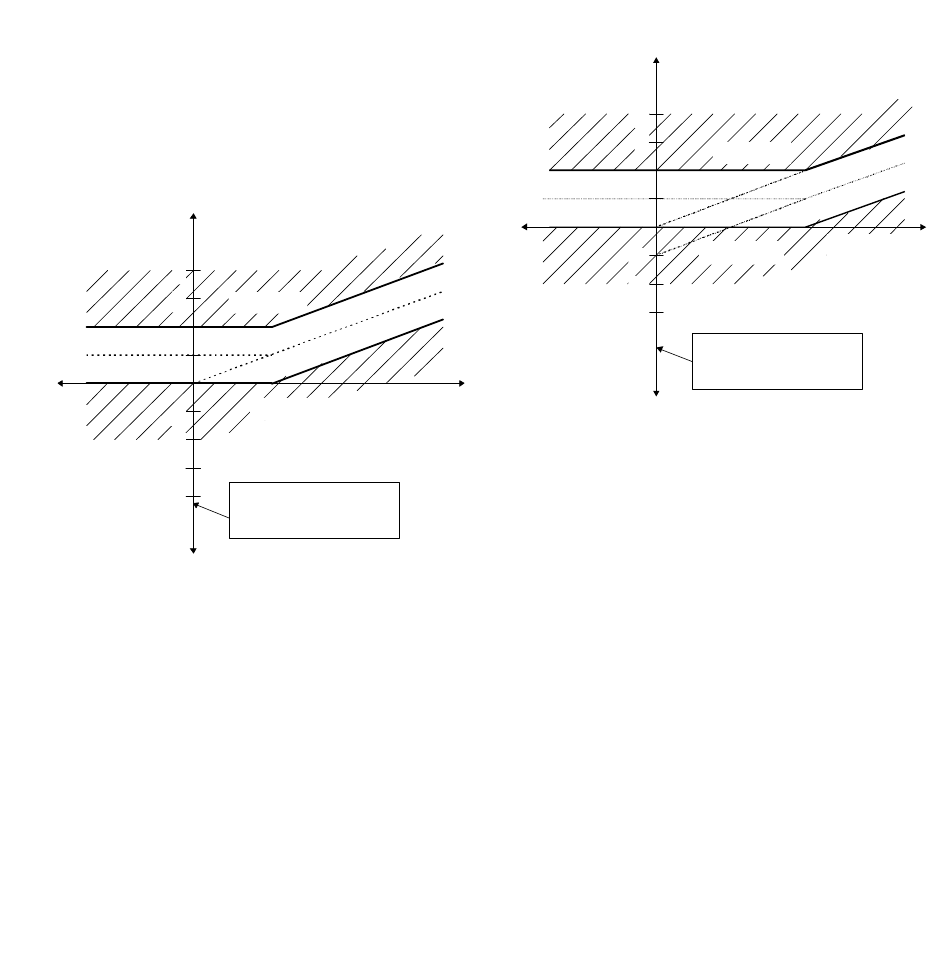

Bild 8: Regelverhalten bei Einstellung
Soll-cos-phi = 0,92 ind; V = 0; B = +1,0
Blindleistung
ind
4
3 Zuschaltung
Rückspeisung
-1
-2
Ein Teilstrich entspricht
0,65 * kleinste Kondesator-
stufe
cap
Eine solche Einstellung bewirkt:
•
Im "oberen" Leistungsbereich wird der
eingestellte Soll-cos-phi im Mittel er-
reicht.
•
Im Schwachlastbereich wird die meist
störende Überkompensation (Netz wird
kapazitiv belastet) vermieden.
Eine sinnvolle Kombination von "Parallel-
verschiebung" und "Begrenzung" ist dem
Bild 9 zu entnehmen.
Wirkleistung
Abschaltung
Bild 9: Regelverhalten bei Einstellung
Soll-cos-phi = 0,92; V = - 1,0; B = +1,0
Blindleistung
ind
4
3
Rückspeisung
-1
-2
-3
cap
Hierbei wird:
•
im "oberen" Leistungsbereich der ein-
gestellte Leistungsfaktor als unterer
Grenzwert vorgegeben.
•
im Schwachlastbereich
kompensation vermieden.
Diese Einstellung ist bei Werksauslie-
ferung bereits eingestellt und stellt in den
meisten Anwendungsfällen die optimalste
Regelkennlinie dar.
Das nachstehende Bild zeigt der Vollstän-
digkeit halber den Verlauf des Regelban-
des bei kapazitiver Soll-cos-phi Einstel-
lung. In diesem Fall wird das Regelband
21
Zuschaltung
Wirkleistung
Abschaltung
Ein Teilstrich entspricht
0,65 * kleinste Kondesator-
stufe
eine Über-
