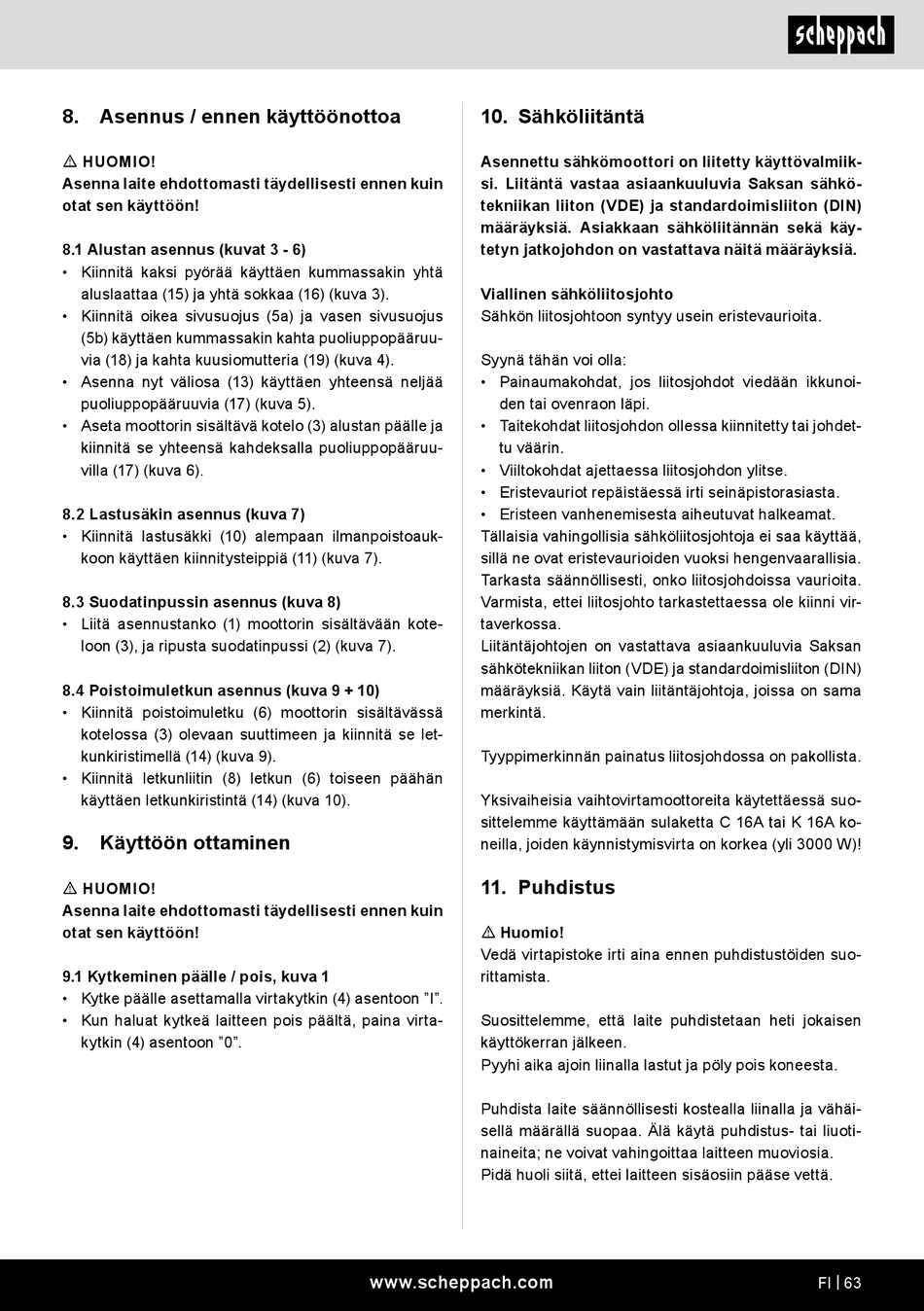

8. Asennus / ennen käyttöönottoa
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
8.1 Alustan asennus (kuvat 3 - 6)
• Kiinnitä kaksi pyörää käyttäen kummassakin yhtä
aluslaattaa (15) ja yhtä sokkaa (16) (kuva 3).
• Kiinnitä oikea sivusuojus (5a) ja vasen sivusuojus
(5b) käyttäen kummassakin kahta puoliuppopääruu-
via (18) ja kahta kuusiomutteria (19) (kuva 4).
• Asenna nyt väliosa (13) käyttäen yhteensä neljää
puoliuppopääruuvia (17) (kuva 5).
• Aseta moottorin sisältävä kotelo (3) alustan päälle ja
kiinnitä se yhteensä kahdeksalla puoliuppopääruu-
villa (17) (kuva 6).
8.2 Lastusäkin asennus (kuva 7)
• Kiinnitä lastusäkki (10) alempaan ilmanpoistoauk-
koon käyttäen kiinnitysteippiä (11) (kuva 7).
8.3 Suodatinpussin asennus (kuva 8)
• Liitä asennustanko (1) moottorin sisältävään kote-
loon (3), ja ripusta suodatinpussi (2) (kuva 7).
8.4 Poistoimuletkun asennus (kuva 9 + 10)
• Kiinnitä poistoimuletku (6) moottorin sisältävässä
kotelossa (3) olevaan suuttimeen ja kiinnitä se let-
kunkiristimellä (14) (kuva 9).
• Kiinnitä letkunliitin (8) letkun (6) toiseen päähän
käyttäen letkunkiristintä (14) (kuva 10).
9. Käyttöön ottaminen
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
9.1 Kytkeminen päälle / pois, kuva 1
• Kytke päälle asettamalla virtakytkin (4) asentoon "I".
• Kun haluat kytkeä laitteen pois päältä, paina virta-
kytkin (4) asentoon "0".
10. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Asiakkaan sähköliitännän sekä käy-
tetyn jatkojohdon on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voi olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Käytä vain liitäntäjohtoja, joissa on sama
merkintä.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Yksivaiheisia vaihtovirtamoottoreita käytettäessä suo-
sittelemme käyttämään sulaketta C 16A tai K 16A ko-
neilla, joiden käynnistymisvirta on korkea (yli 3000 W)!

11. Puhdistus

m Huomio!
Vedä virtapistoke irti aina ennen puhdistustöiden suo-
rittamista.
Suosittelemme, että laite puhdistetaan heti jokaisen
käyttökerran jälkeen.
Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Puhdista laite säännöllisesti kostealla liinalla ja vähäi-
sellä määrällä suopaa. Älä käytä puhdistus- tai liuoti-
naineita; ne voivat vahingoittaa laitteen muoviosia.
Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
www.scheppach.com FI | 63
