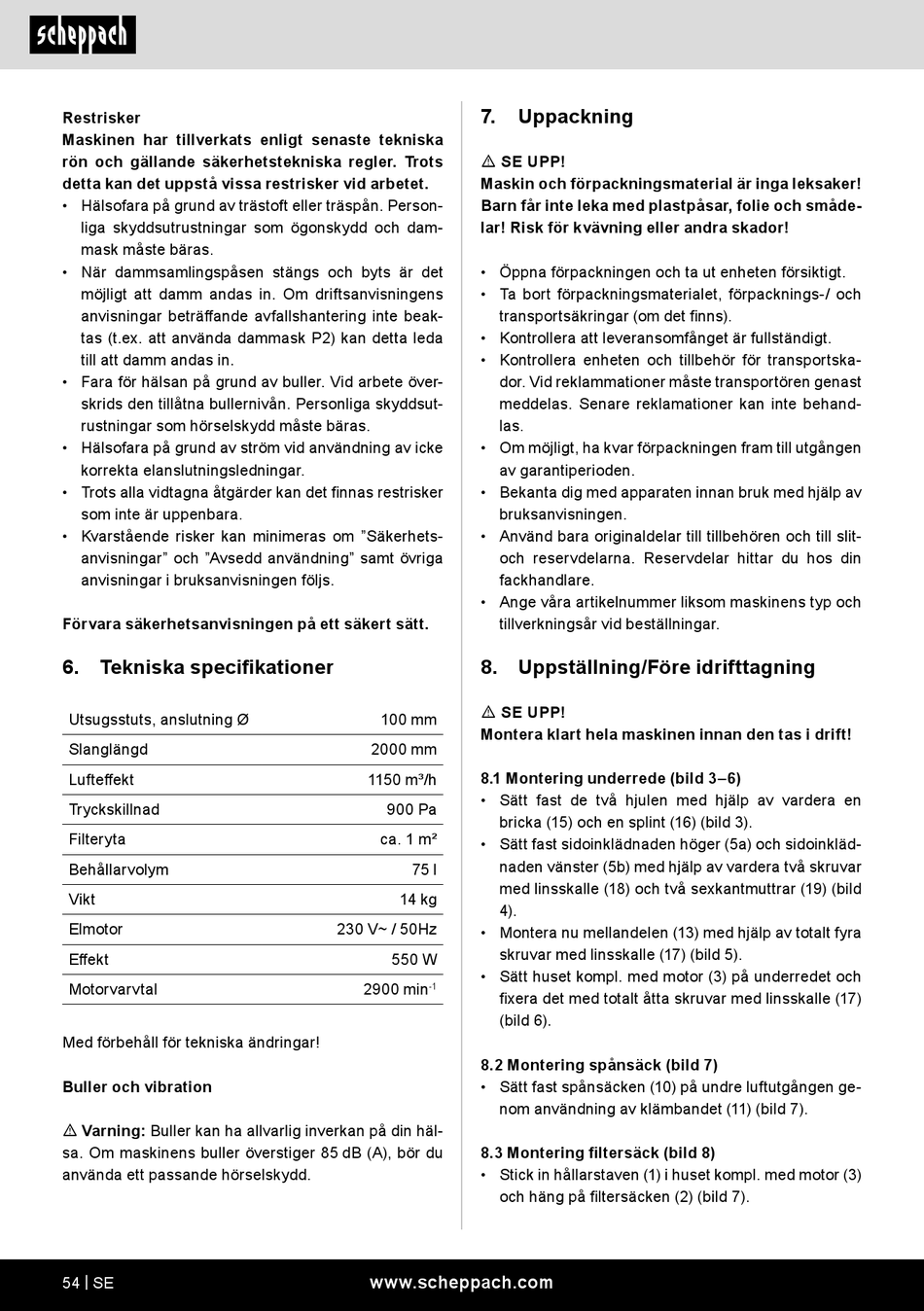

Restrisker
Maskinen har tillverkats enligt senaste tekniska
rön och gällande säkerhetstekniska regler. Trots
detta kan det uppstå vissa restrisker vid arbetet.
• Hälsofara på grund av trästoft eller träspån. Person-
liga skyddsutrustningar som ögonskydd och dam-
mask måste bäras.
• När dammsamlingspåsen stängs och byts är det
möjligt att damm andas in. Om driftsanvisningens
anvisningar beträffande avfallshantering inte beak-
tas (t.ex. att använda dammask P2) kan detta leda
till att damm andas in.
• Fara för hälsan på grund av buller. Vid arbete över-
skrids den tillåtna bullernivån. Personliga skyddsut-
rustningar som hörselskydd måste bäras.
• Hälsofara på grund av ström vid användning av icke
korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas restrisker
som inte är uppenbara.
• Kvarstående risker kan minimeras om "Säkerhets-
anvisningar" och "Avsedd användning" samt övriga
anvisningar i bruksanvisningen följs.
Förvara säkerhetsanvisningen på ett säkert sätt.

6. Tekniska specifikationer

Utsugsstuts, anslutning Ø
Slanglängd
Lufteffekt
Tryckskillnad
Filteryta
Behållarvolym
Vikt
Elmotor
Effekt
Motorvarvtal
Med förbehåll för tekniska ändringar!
Buller och vibration
m Varning: Buller kan ha allvarlig inverkan på din häl-
sa. Om maskinens buller överstiger 85 dB (A), bör du
använda ett passande hörselskydd.
54 | SE
7.
m SE UPP!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklammationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
8. Uppställning/Före idrifttagning
m SE UPP!
100 mm
Montera klart hela maskinen innan den tas i drift!
2000 mm
8.1 Montering underrede (bild 3–6)
1150 m³/h
• Sätt fast de två hjulen med hjälp av vardera en
900 Pa
bricka (15) och en splint (16) (bild 3).
ca. 1 m²
• Sätt fast sidoinklädnaden höger (5a) och sidoinkläd-
naden vänster (5b) med hjälp av vardera två skruvar
75 l
med linsskalle (18) och två sexkantmuttrar (19) (bild
14 kg
4).
230 V~ / 50Hz
• Montera nu mellandelen (13) med hjälp av totalt fyra
skruvar med linsskalle (17) (bild 5).
550 W
• Sätt huset kompl. med motor (3) på underredet och
2900 min
-1
fixera det med totalt åtta skruvar med linsskalle (17)
(bild 6).
8.2 Montering spånsäck (bild 7)
• Sätt fast spånsäcken (10) på undre luftutgången ge-
nom användning av klämbandet (11) (bild 7).
8.3 Montering filtersäck (bild 8)
• Stick in hållarstaven (1) i huset kompl. med motor (3)
och häng på filtersäcken (2) (bild 7).
