28 Principales pièces
tres à air et à carburant) ou bien par suite d'un
nettoyage insuffisant des pièces de canalisa‐
tion d'air de refroidissement (fentes d'aspira‐
tion d'air, ailettes du cylindre) ;
– corrosion et autres avaries subséquentes
imputables au fait que la machine n'a pas été
rangée correctement ;
– avaries et dommages subséquents survenus
sur la machine par suite de l'utilisation de piè‐
ces de rechange de mauvaise qualité.
27.2
Pièces d'usure
Même lorsqu'on utilise la machine pour les tra‐
vaux prévus dans sa conception, certaines piè‐
ces subissent une usure normale et elles doivent
être remplacées en temps voulu, en fonction du
genre d'utilisation et de la durée de fonctionne‐
ment. Il s'agit, entre autres, des pièces suivan‐
tes :
– Chaîne, guide-chaîne
– Pièces de transmission de puissance
(embrayage centrifuge, tambour d'embrayage,
pignon)
– Filtres (pour air, huile, carburant)
– Lanceur
– Bougie
– Éléments amortisseurs du système antivibra‐
toire

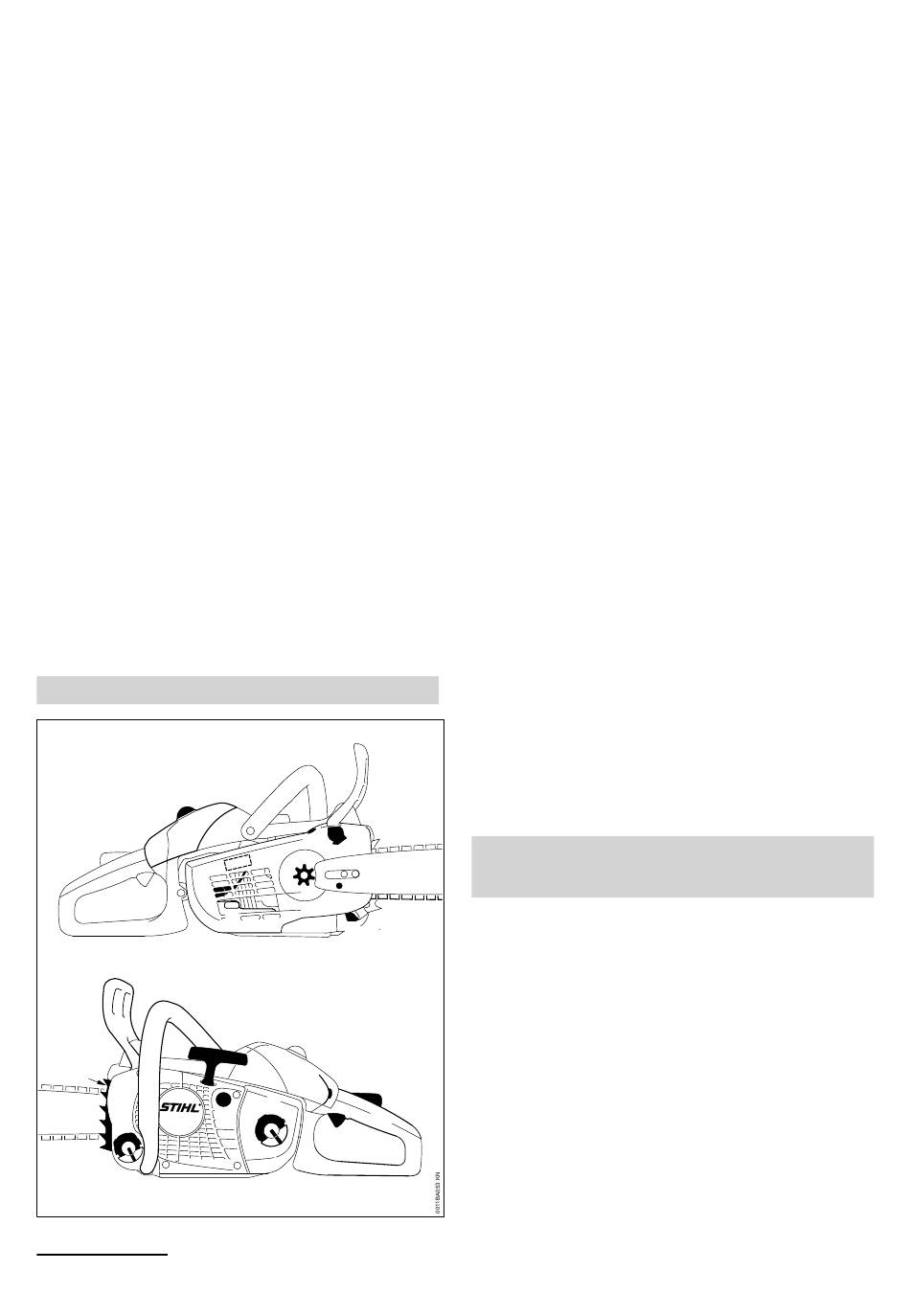

28 Principales pièces
1
2
4
17
16
#
14
15
1)
suivant ISO 11681 +/- 50 tr/min
0458-598-7621-C
9
8
6
3
7
10
5
11
18
23
21
20
19
24
22
25
1 Verrou
2 Couvercle du carter de carburateur
3 Tiroir (utilisation hiver/été)
4 Bougie
5 Silencieux
6 Couvercle de pignon
7 Pignon
8 Réglage de débit d'huile
9 Frein de chaîne
10 Tendeur de chaîne
11 Arrêt de chaîne
12 Guide-chaîne
13 Chaîne Oilomatic
14 Griffe
15 Bouchon du réservoir à huile
16 Protège-main avant
17 Poignée avant (poignée tubulaire)
18 Poignée de lancement
19 Pompe d'amorçage manuelle (suivant l'équi‐
pement)
20 Bouchon de réservoir à carburant
21 Levier de commande universel
22 Gâchette d'accélérateur
23 Blocage de gâchette d'accélérateur
24 Poignée arrière
25 Protège-main arrière
# Numéro de machine
29 Caractéristiques techni‐
ques
12
13
29.1
Moteur
Moteur deux-temps monocylindrique
Cylindrée :
Alésage du cylindre :
Course du piston :
Puissance suivant
ISO 7293 :
Régime de ralenti :
29.2
Dispositif d'allumage
Volant magnétique à commande électronique
Bougie (antiparasitée) :
3
35,2 cm
40 mm
28 mm
1,8 kW (2,4 ch) à
10500 tr/min
3000 tr/min
1
NGK CMR 6 H,
BOSCH USR 4AC
français
81
