deutsch
Werden diese Arbeiten versäumt oder unsachge‐
mäß ausgeführt, können Schäden entstehen, die
der Benutzer selbst zu verantworten hat. Dazu
gehören u. a.:
– Schäden am Triebwerk infolge nicht rechtzei‐
tig oder unzureichend durchgeführter Wartung
(z. B. Luft- und Kraftstofffilter) oder unzureich‐
ender Reinigung der Kühlluftführung (Ansaug‐
schlitze, Zylinderrippen)
– Korrosions- und andere Folgeschäden infolge
unsachgemäßer Lagerung
– Schäden am Gerät infolge Verwendung quali‐
tativ minderwertiger Ersatzteile
27.2 Verschleißteile
Manche Teile des Motorgerätes unterliegen auch
bei bestimmungsgemäßem Gebrauch einem nor‐
malen Verschleiß und müssen je nach Art und
Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehören u. a.:
– Sägekette, Führungsschiene
– Antriebsteile (Fliehkraft-Kupplung, Kupplungs‐
trommel, Kettenrad)
– Filter (für Luft, Öl, Kraftstoff)
– Anwerfvorrichtung
– Zündkerze
– Dämpfungselemente des Antivibrationssys‐
tems
120

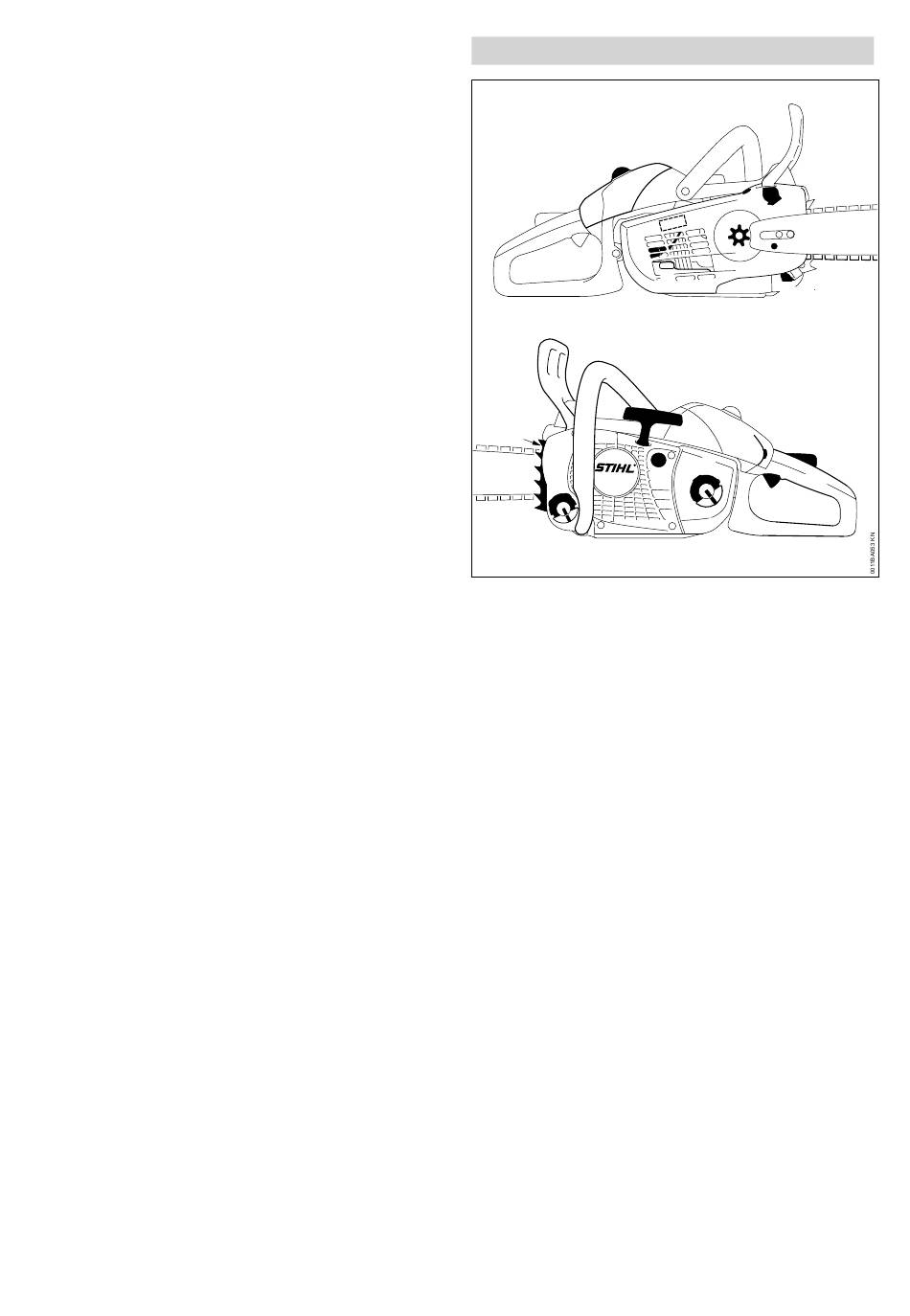

28 Wichtige Bauteile

1
2
4
17
16
#
14
15
1 Verschluss
2 Vergaserkastendeckel
3 Schieber (Winterbetrieb und Sommerbetrieb)
4 Zündkerze
5 Schalldämpfer
6 Kettenraddeckel
7 Kettenrad
8 Ölmengenverstellung
9 Kettenbremse
10 Kettenspannvorrichtung
11 Kettenfänger
12 Führungsschiene
13 Oilomatic-Sägekette
14 Krallenanschlag
15 Öltankverschluss
16 vorderer Handschutz
17 vorderer Handgriff (Griffrohr)
18 Anwerfgriff
19 Kraftstoffhandpumpe (je nach Ausführung)
20 Kraftstofftankverschluss
21 Kombihebel
22 Gashebel
28 Wichtige Bauteile
9
8
6
3
7
10
5
11
18
23
21
20
19
24
22
25
0458-598-7621-C
12
13
