Montage
1
Drainageschich (ohne Kondensatauffangwanne)
2
verdichtete Ausgleichsschicht
x-change
Maße [mm]
pro ac 6 AW E
A
B
C
12
Montage- und Betriebsanleitung x-change
dynamic
x-change
dynamic
®
®
pro ac 10 AW E
1290
1430
1130
1290
700
800
®
dynamic pro ac AW E

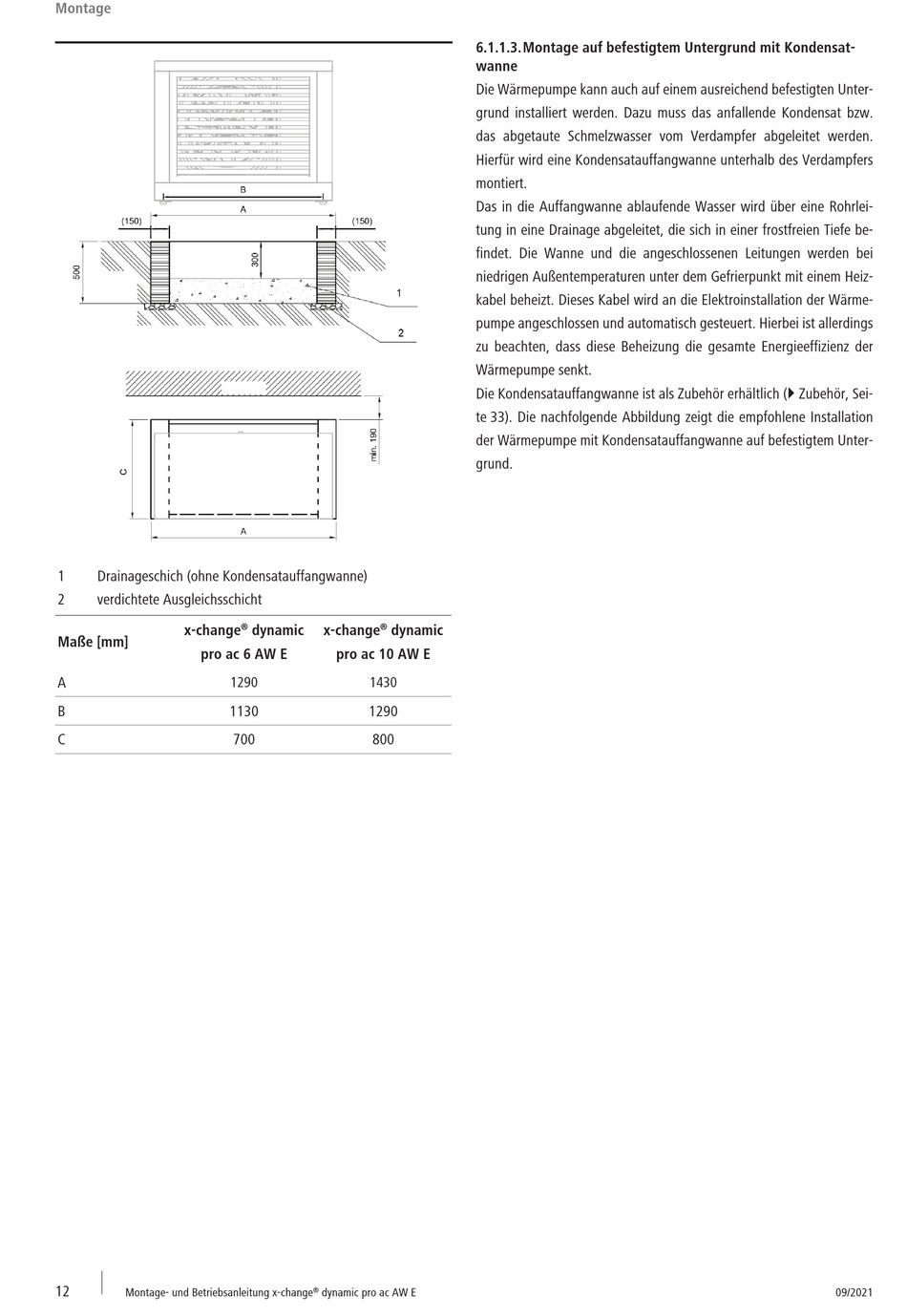

6.1.1.3. Montage auf befestigtem Untergrund mit Kondensat-
wanne
de
Die Wärmepumpe kann auch auf einem ausreichend befestigten Unter-
grund installiert werden. Dazu muss das anfallende Kondensat bzw.
das abgetaute Schmelzwasser vom Verdampfer abgeleitet werden.
Hierfür wird eine Kondensatauffangwanne unterhalb des Verdampfers
montiert.
Das in die Auffangwanne ablaufende Wasser wird über eine Rohrlei-
tung in eine Drainage abgeleitet, die sich in einer frostfreien Tiefe be-
findet. Die Wanne und die angeschlossenen Leitungen werden bei
niedrigen Außentemperaturen unter dem Gefrierpunkt mit einem Heiz-
kabel beheizt. Dieses Kabel wird an die Elektroinstallation der Wärme-
pumpe angeschlossen und automatisch gesteuert. Hierbei ist allerdings
zu beachten, dass diese Beheizung die gesamte Energieeffizienz der
Wärmepumpe senkt.
Die Kondensatauffangwanne ist als Zubehör erhältlich (} Zubehör, Sei-
te 33). Die nachfolgende Abbildung zeigt die empfohlene Installation
der Wärmepumpe mit Kondensatauffangwanne auf befestigtem Unter-
grund.
