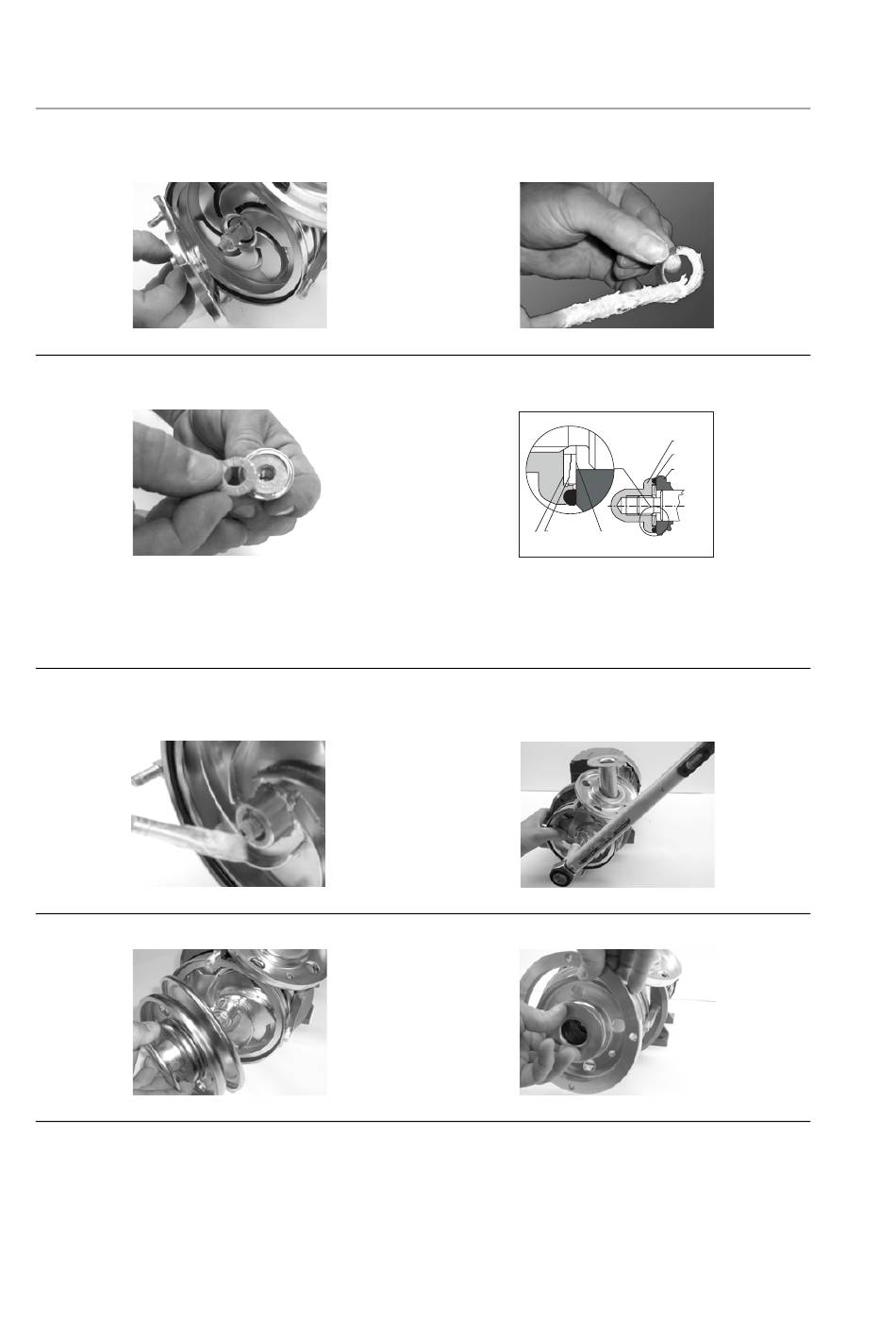

21. Montieren Sie das Laufrad 0230.02 .
22. Wiederholen Sie Schritt 19 - 21 bei weiteren
Stufen.
Abb. 45 Laufrad
24. Legen Sie die Nord-Lock Scheiben in die Lauf-
radmutter 0922.00.
Abb. 47 Laufradmutter
25. Fetten Sie die Pumpenwelle.
Benutzen Sie Klüberpaste UH1 96-402 aus dem
Hilge Montagekoffer (pos. 6, Fig. 55).
Abb. 49 Pumpenwelle
27. Montieren Sie den Saugdeckel 0162.00.
Abb. 51 Saugdeckel
36
Wartung / Instandhaltung
23. Fetten Sie die Nord-Lock Scheiben 0922.00.
Benutzen Sie Klüberpaste UH1 96-402 aus dem
Hilge Montagekoffer (pos. 6, Fig. 55).
Abb. 46 Nord-lock Scheibe
Fetten Sie die Nord-Lock Scheiben wie in Abb.
48.
A
B
A
Abb. 48 Schema für Nord-Lock Scheiben Anordnung
• 0230.00 Laufrad
• 0922.00 Laufradmutter
• A - Feinverzahnung gefettet
• B - Grobverzahnung gegeneinander gefettet
26. Schrauben Sie die Laufradmutter 0922.00 an.
Benutzen Sie einen Drehmomentschlüssel.
Drehmoment: M8: 20 Nm
Abb. 50 Drehmomentschlüssel
28. Montieren Sie den Spannring 0515.01.
Abb. 52 Spannring
0922.00
0412.04
0230.00
BA.017.BYY.001.01.10.DE
