GEA Hilge durietta I Bloc Betriebsanleitung Seite 20

20

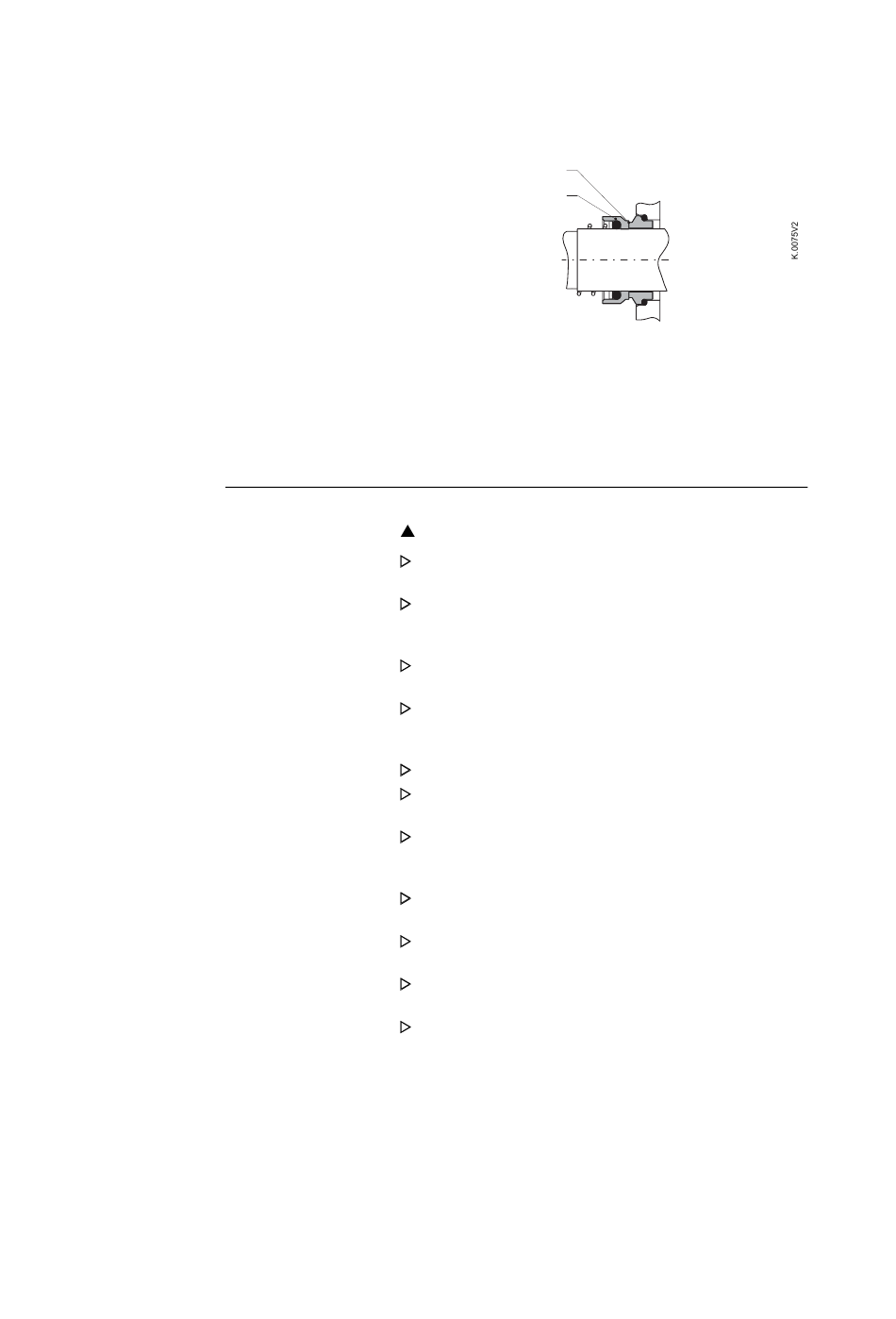

Zur Erläuterung dient Abb. Abb. 4
Abb. 4 Schmierfilm zwischen den Gleitflächen
ACHTUNG
Trockenlauf der Gleitringdichtung!
Aufstellung, Einbau und Anschluss
L
0433.00
P
• P - Pumpenseite
• 0433.00 - Gleitringdichtung
• L - Schmierfilm
• A - Atmosphärenseite
Sachschaden.
Saugleitung muss absolut dicht sein und so verlegt wer-
den, dass sich keine Luftsäcke bilden können.
Enge Bögen und Ventile direkt vor der Pumpe vermeiden.
Sie verschlechtern die Anströmung der Pumpe und den
NPSH der Anlage.
Die Saughöhe der Anlage darf nicht größer als die von der
Pumpe garantierte Saughöhe sein.
Die Rohrleitungsnennweiten der Anlage müssen gleich
oder größer als die Anschlüsse DNE bzw. DNA der Pum-
pe sein.
Bei Saugbetrieb ein Fußventil installieren.
Die Saugleitung steigend und die Zulaufleitung mit leich-
tem Gefälle zur Pumpe hin verlegen.
Wenn die örtlichen Verhältnisse kein stetiges Ansteigen
der Saugleitung erlauben: An deren höchsten Stelle eine
Entlüftungsmöglichkeit vorsehen.
In die Zulaufleitung nahe der Pumpe einen Absperrschie-
ber einbauen.
Während des Betriebes den saugseitigen Absprerrschie-
ber vollständig öffnen.
Den saugseitigen Absperrschieber nicht zum Regeln ver-
wenden.
In die Druckleitung nahe der Pumpe einen Absperrschie-
ber einbauen. Mit diesem kann der Förderstrom geregelt
werden.
A
BA.017.BYY.001.01.10.DE
