Wartung / Instandhaltung

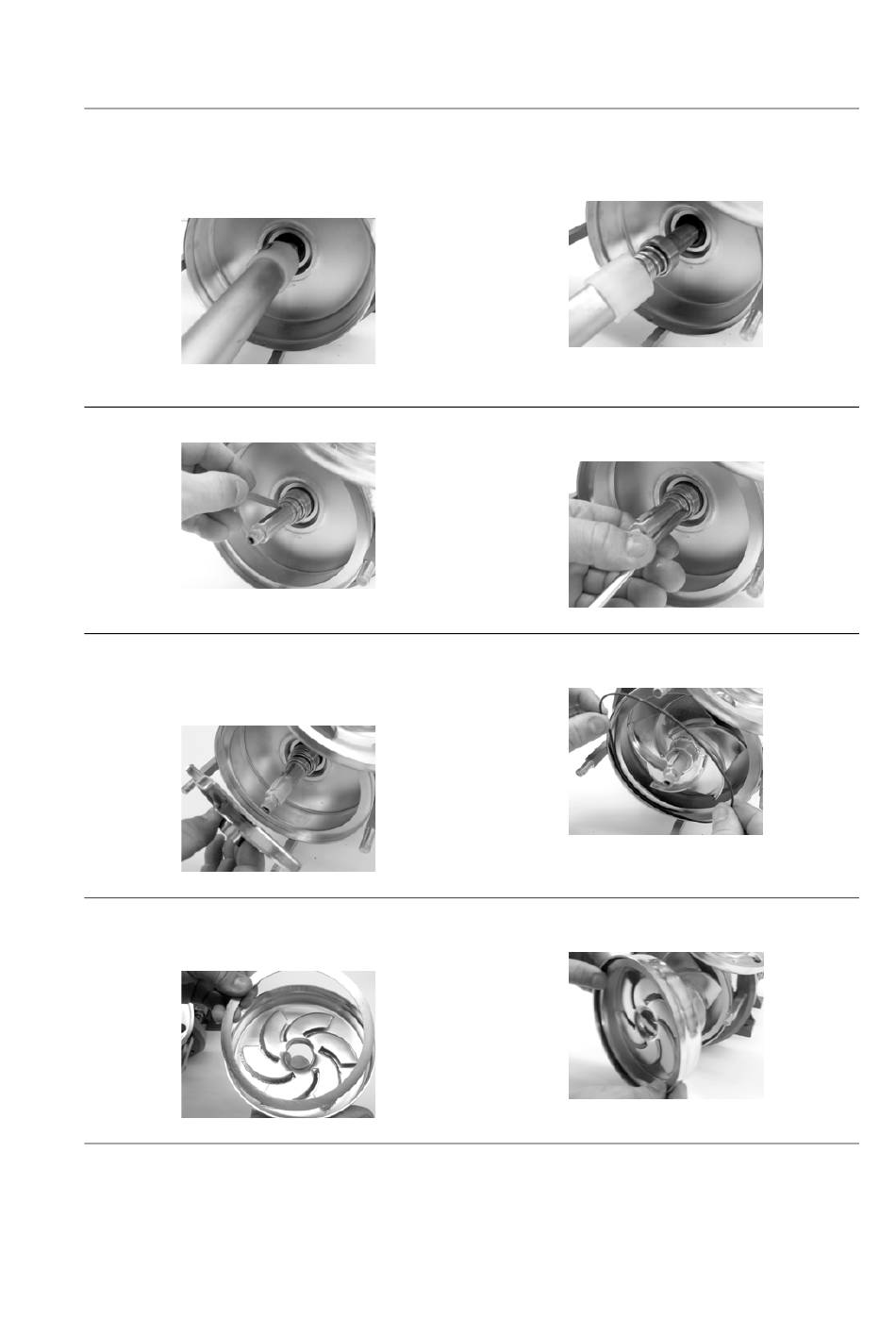

11. DrückenSie den Sttionären Teil der Gleitring-
dichtung 0433.00 in den Sitz des Druckgehäu-
ses 0107.00.
Benutzen Sie die GLRD-Einbauhülse aus dem
HILGE Montagekoffer (pos. 12, Fig. 55 ).
Abb. 37 GLRD-Einbauhülse
14. Setzen Sie die Passfeder 0940.00 ein.
Abb. 39 Passfeder
16. Fetten Sie die Pumpenwelle.
Benutzen Sie Klüberpaste UH1 96-402 aus dem
Hilge Montagekoffer (pos. 6, Fig. 55).
17. Montieren Sie das Laufrad 0230.01.
Abb. 41 Laufrad
19. Montieren Sie Einsatzring 0513.02 und Rund-
dichtring 0412.12 in das Leitschaufelgehäuse
0112.02.
Abb. 43 Einsatzring
BA.017.BYY.001.01.10.DE
12. Schieben Sie den rotierenden Teil der Gleitring-
dichtung 0433.00 auf die Pumpenwelle.
Benutzen Sie die GLRD-Einbauhülse aus dem
HILGE Montagekoffer (pos. 12, Fig. 55 ).
Abb. 38 Gleitringdichtung
13. Entfernen Sie die Montagehülse.
15. Entspannen Sie die Feder der Gleitringdichtung
0433.00.
Abb. 40 Gleitringdichtung
18. Montieren Sie den Einsatzring 0513.01 und den
Runddichtring 0412.11.
Abb. 42 Runddichtring
20. Montieren Sie das Leitschaufelgehäuse 0112.02
.
Abb. 44 Leitschaufelgehäuse
35
