Wartung / Instandhaltung

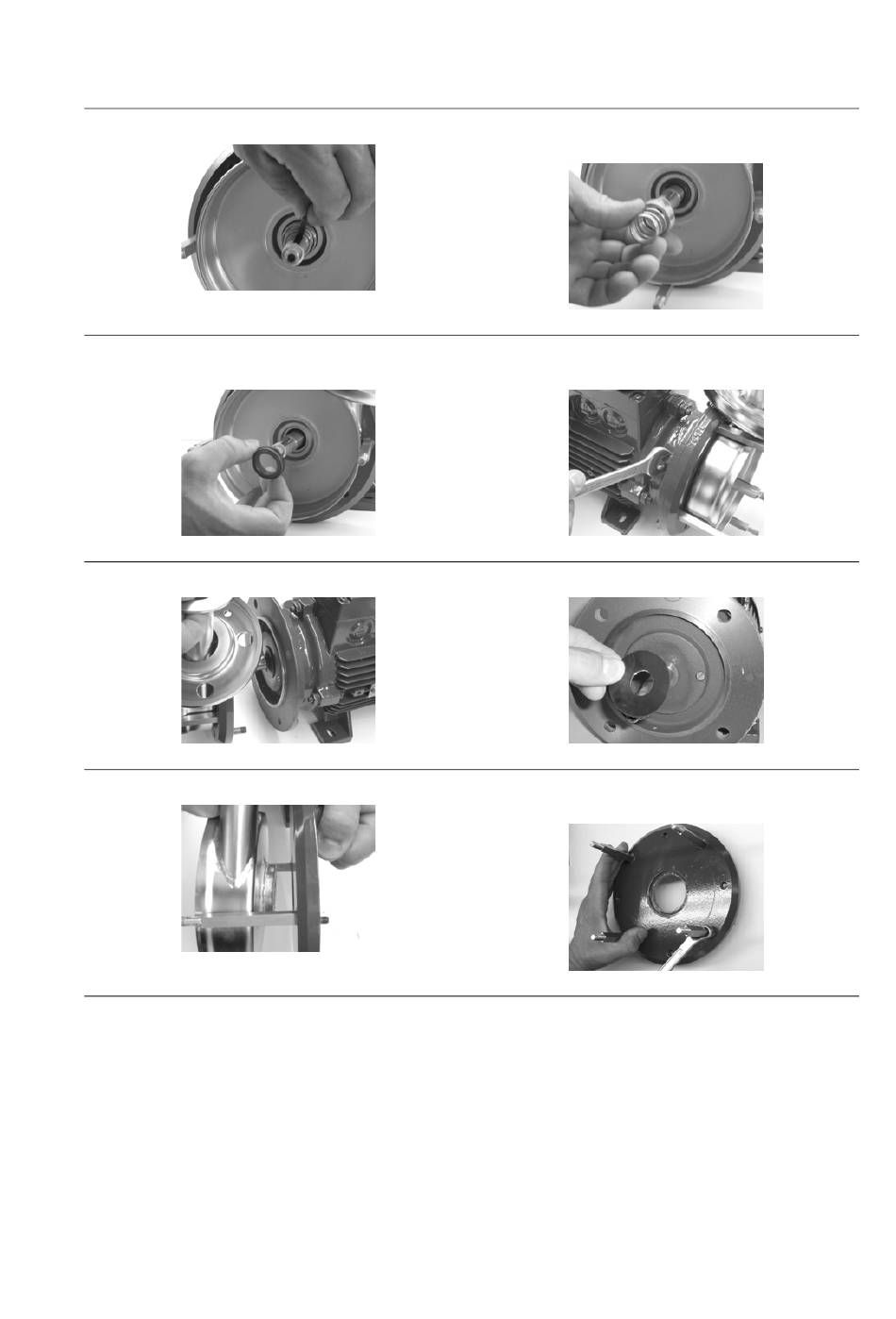

11. Entfernen Sie die Passfeder 0940.00.
Abb. 21 Passfeder
13. Entfernen Sie den stationären Teil der Gleitring-
dichtung 0433.00.
Abb. 23 Stationär Teil Gleitringdichtung
15. Demontieren Sie die Laterne 0340.00.
Abb. 25 Bloc-Motor
17. Entfernen Sie das Druckgehäuse 0107.00.
Abb. 27 Druckgehäuse
BA.017.BYY.001.01.10.DE
12. Entfernen Sie den rotierenden Teil der Gleitring-
dichtung 0433.00.
Abb. 22 Gleitringdichtung
14. Lösen und entfernen Sie die Sechskantmuttern
0920.09 und Federringe 0934.06.
Abb. 24 Sechskantmutter
16. Entfernen Sie die Spritzring 0507.00.
Abb. 26 Spritzring
18. Entfernen Sie die Verbindungsschrauben
0905.00.
Abb. 28 Laterne
