Nachstehende Anweisungen sind strikt zu beachten, um Personenschäden oder Schäden an der Anschweißplatte und
dem Gerät zu vermeiden.
Dieses Handbuch ist immer gründlich durchzulesen.

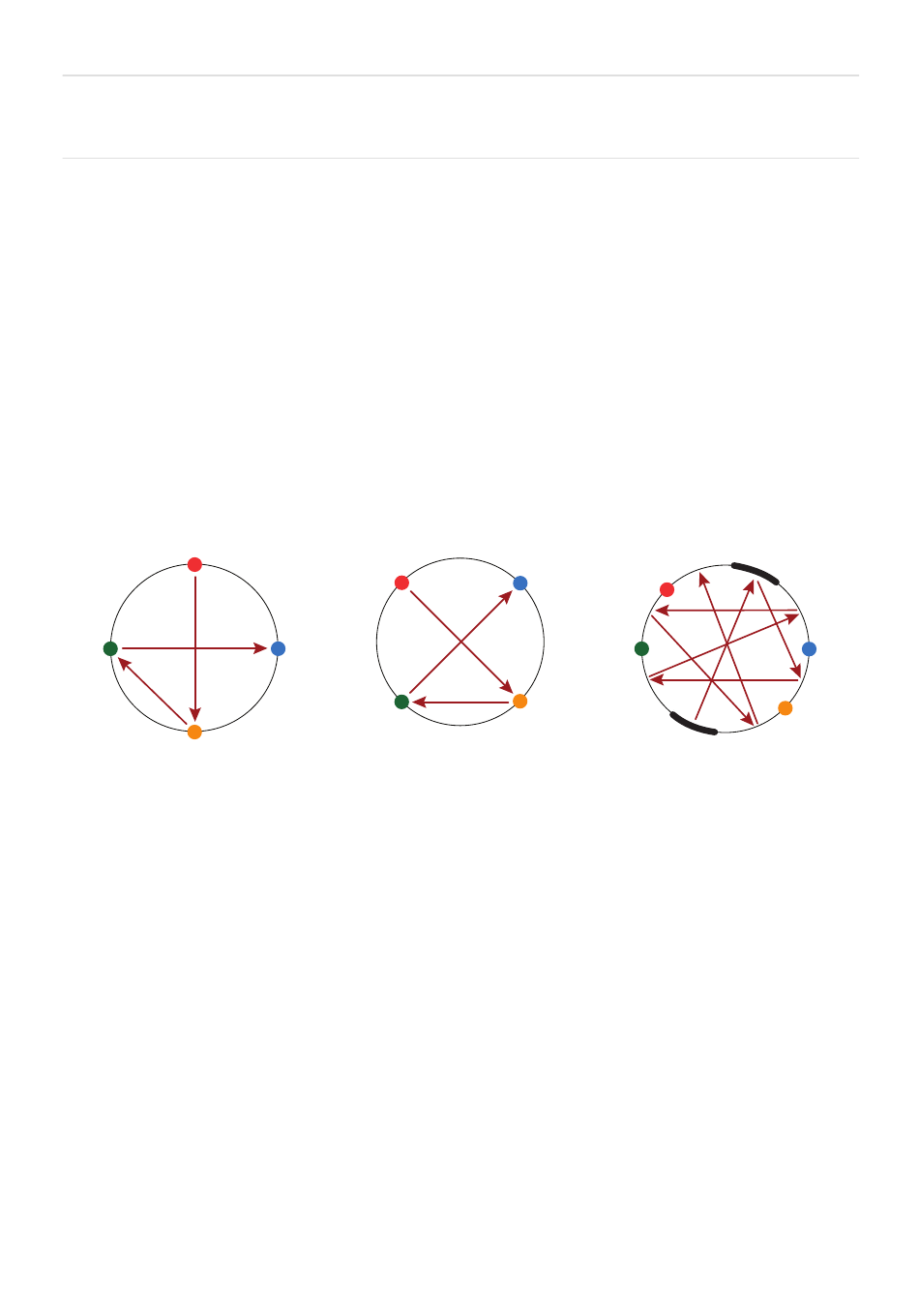

4. Die Schweißplatte mithilfe des geeigneten Füllmaterials am Tank an den Positionen 1 und 2 von der Innenseite des Tanks
aus Heftschweißen (siehe Abbildung 1). Sicherstellen, dass die Anschweißplatte plan ausgerichtet ist (ggf. anpassen) und
an den Positionen 3 und 4 Heftschweißen.
Sicherstellen, dass die Schweißzone zwischen jedem Punkt mit Druckluft gekühlt wird.
5. Das Heftschweißen der Anschweißplatten an den Positionen 5 bis 8 von der Innenseite des Tanks aus fortsetzen (siehe
Abbildung 2).
6. Die Anschweißplatte und die Schweißflächen abkühlen lassen. Druckluft kann diesen Vorgang ggf. beschleunigen. Nicht
mit Wasser kühlen, weil der Werkstoff dann ggf. schrumpft und sich verformt.
7. Von Außen zwischen den Positionen 2 bis 7 schweißen und den geschweißten Abschnitt mit Druckluft kühlen. Den
Schweißvorgang zwischen den Heftschweißungen fortsetzen (siehe Abbildung 3): zwischen den Positionen 1 bis 8, dann die
Positionen 4 und 6, Positionen 3 und 7, Positionen 4 und 8, Positionen 3 und 5, Positionen 2 und 6 und abschließend 1
und 5.
Sicherstellen, dass die Anschweißplatten nach jedem Schweißgang mit Druckluft gekühlt werden.
8. Den Bereich abkühlen lassen, dann die Schritt 7 vom Inneren des Tanks aus wiederholen.
9. Nach Abschluss der Schweißarbeiten muss der Anschweißplatte ausreichend abkühlen können. Den Bereich nicht mit
Wasser kühlen, weil der Werkstoff dann ggf. schrumpft und sich verformt.
10. Das Tankinnere (und ggf. das Äußere) schleifen und polieren, bis es bündig mit der Wand ist. Den Bereich zwischen
Schleifen und Polieren abkühlen lassen.
1
3
2
Abbildung 1
Vom Inneren des Tanks

Montage der Blindkappe

Wird die Alfa Laval PlusClean
bei Ihrer lokalen Alfa Laval Vertretung.
- Den passenden O-Ring in der O-Ringnut der Anschweißplatte montieren.
- Die Blindkappe in die Anschweißplatte einsetzen.
- Den Sicherungsring um die Baugruppe einsetzen. Die Schrauben einsetzen und anziehen, um Druck aufzubringen, bis
der Metall-/Metallkontakt der Verbindung hergestellt ist.
5
4
7
4129-0041
Vom Inneren des Tanks
®
kann die Öffnung mit einer Blindklappe verschlossen werden. Weitere Informationen erhalten Sie
8
6
4129-0042
Abbildung 2
11 Anhang
1
5
8
3
7
2
4129-0043
Abbildung 3
Vom Äußeren des Tanks
4
6
