Blockmodell
Die vom Promag 50 im zyklischen Datenaustausch übertragenen Analogwerte sind:
• Volumenfluss
• Summenzähler 1 und die dazu gehörenden Steuerungen
• Display value (Anzeigewert)
• Steuerung für herstellerspezifische Funktionen
Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten der Promag 50 für
den zyklischen Datenaustausch zur Verfügung stellt.
Vor-Ort-Bedienung
...
SUMMENZÄHLER
AUSWAHL
SUMMENZÄHLER
KOMMUNIKATION
MESSSTELLEN
BEZEICHNUNG
...
Signalverarbeitung
Sensor
Physical Block

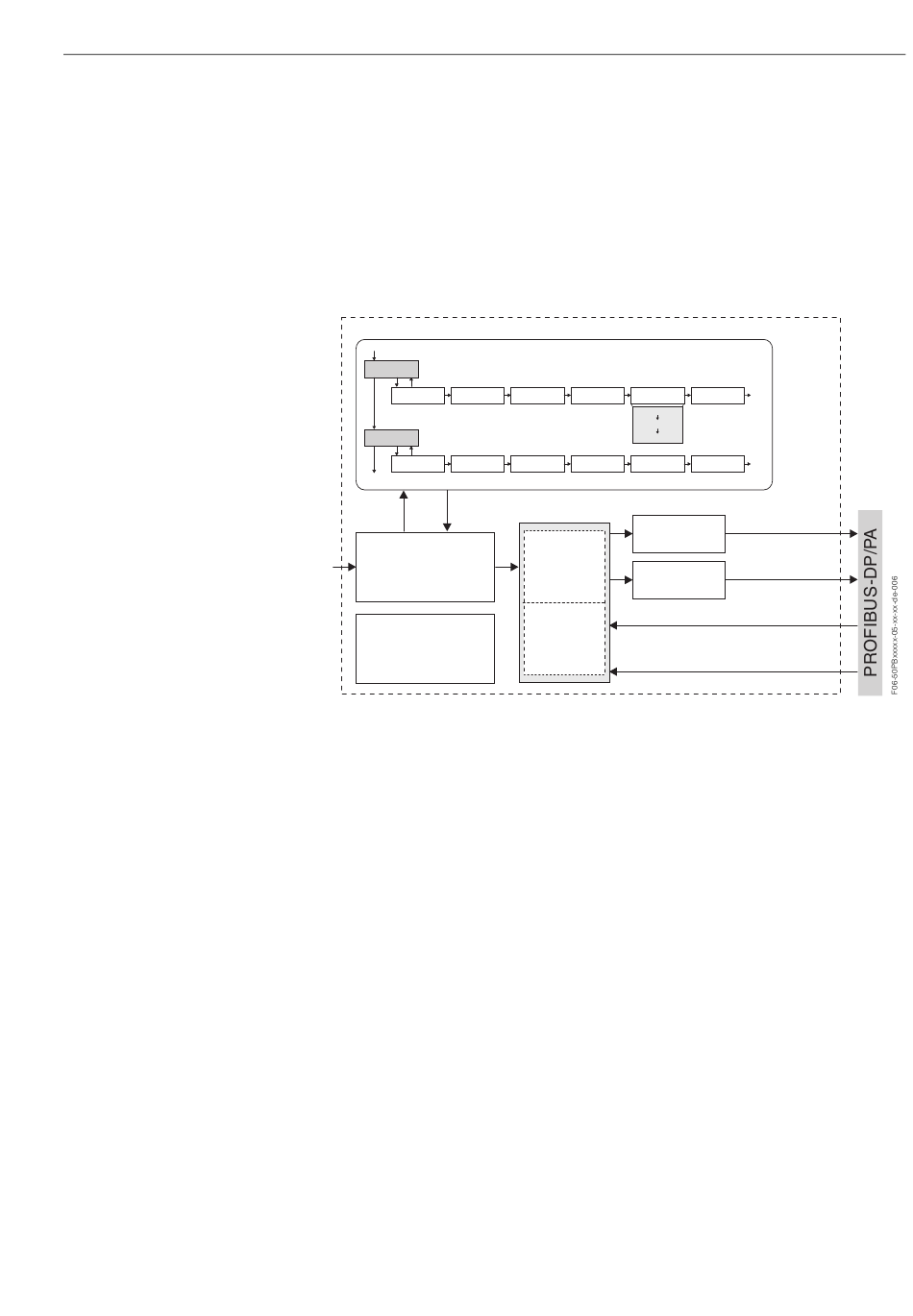

Abb. 49: Blockmodell Promag 50 PROFIBUS-PA Profil 3.0
TOTALIZER CHANNEL EINHEIT
OUT VALUE SUMMENZÄHLER
BUS WRITE SELCTION
ADRESSE PROTECT GSD
Transducer Block
PROFIL
Parameter
Hersteller-
spezifische
Parameter
6 Inbetriebnahme
SET PRESET
...
TOTALIZER TOTALIZER
TOTALIZE
RESET
PRESET
SET UNIT PROFIL
...
TO BUS VERSION
Analog Input
OUT VALUE
Funktionsblock Value/Status
Summenzähler
TOT. OUT VALUE
Funktionsblock Value/Status
DISPLAY VALUE
Value/Status
STEUERUNG
