Promag 50 PROFIBUS-PA
Endress+Hauser
Promag H / DN 40...100 (Getrenntausführung)

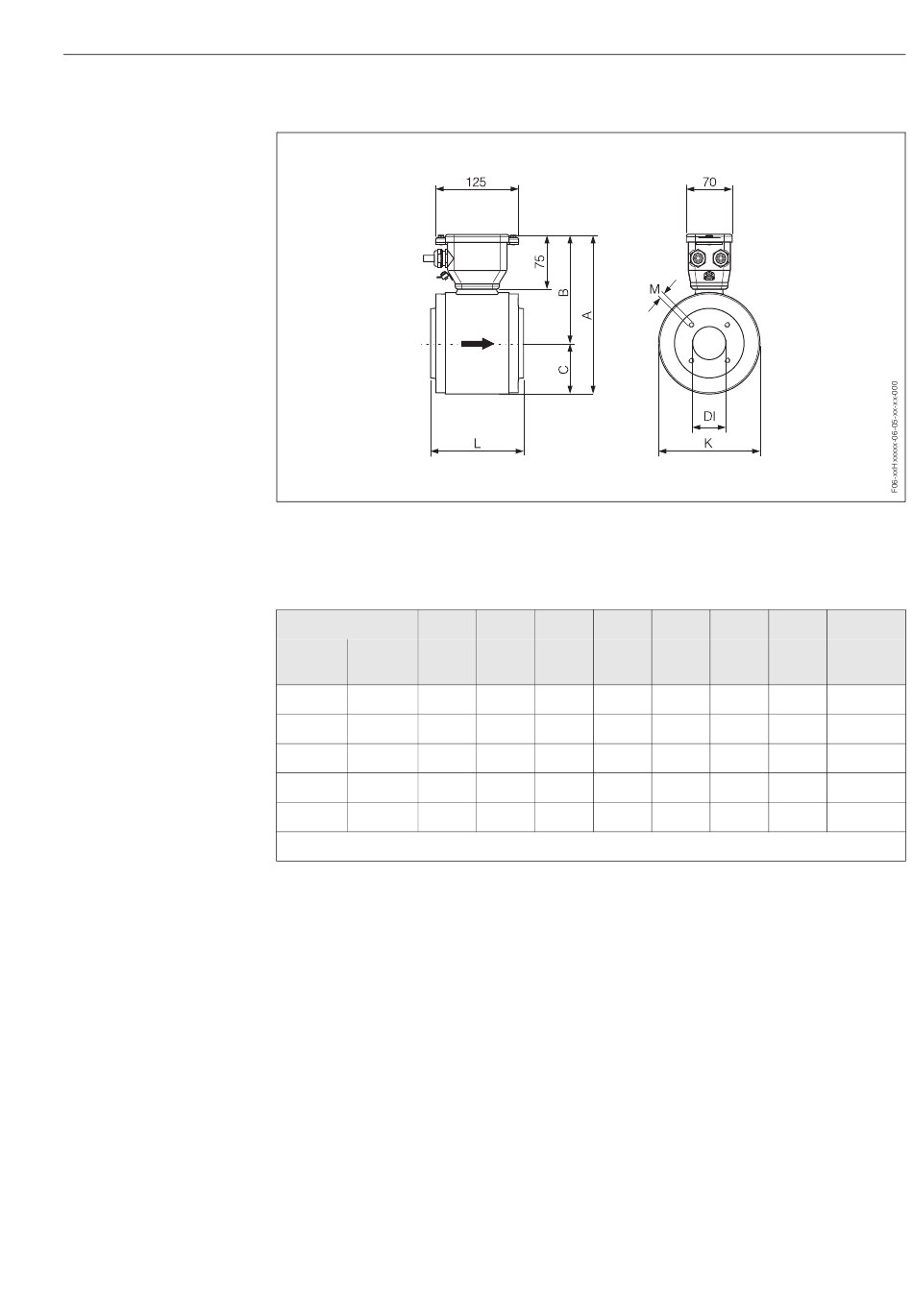

Abb. 73: Abmessungen Promag H / DN 40...100 (Getrenntausführung)
Abmessungen Wandaufbaugehäuse → s. Seite 137
DN PN
DIN ANSI DIN
[mm] [inch] [bar]
40 1 1/2" 16
50 2" 16
65 2 1/2" 16
80 3" 16
100 4" 16
Gesamte Einbaulänge abhängig von den Prozessanschlüssen → Seite 160 ff.
DI L A
[mm] [mm] [mm]
35,3 140 216
48,1 140 241
59,9 140 241
72,6 200 290
97,5 200 290
10 Technische Daten
B C K
[mm] [mm] [mm]
151,5 64,5 129
164,0 77,0 154
164,0 77,0 154
188,5 101,5 203
188,5 101,5 203
M
[mm]
M 6x4
M 8x4
M 8x4
M 12x4
M 12x4
