3 Montage
38
Einsatz und Montage von Erdungsringen (DN 2...25)
Bei Prozessanschlüssen aus Kunststoff (z.B. Flansch- oder Klebemuffenanschlüsse) ist
der Potenzialausgleich zwischen Messaufnehmer/Messstoff über zusätzliche Erdungs-
ringe sicherzustellen.
Ein Fehlen von Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zerstö-
rung des Messaufnehmers durch elektrochemischen Abbau der Elektroden führen.
Achtung!
Im Werk werden im Prozessanschluss anstelle von Erdungsringen entsprechende
Kunststoffscheiben eingesetzt. Diese dienen nur als "Platzhalter" und besitzten somit
keinerlei Potenzialausgleichsfunktion.
Beachten Sie vor dem Einbau von Erdungsringen folgende Punkte:
• Erdungsringe können bei E+H als Zubehörteil separat bestellt werden (s. Seite 105).
– Achten Sie bei der Bestellung darauf, dass die mitgelieferten O-Ring-Dichtungen
aus demselben Werkstoff wie die Dichtungen des Prozessanschlusses bestehen.
– Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektro-
denwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elek-
trochemische Korrosion zerstört werden! Werkstoffangaben finden Sie auf
Seite 128.
• Abmessungen von Erdungsringen finden Sie auf Seite Seite 159.
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert.
Die Einbaulänge wird dadurch nicht beeinflusst.
• Bei Flanschanschlüssen aus Kunststoff sind statt Erdungsringen auch Erdungsschei-
ben verwendbar, die zwischen die Flansche montiert werden.
1.
Lösen Sie die vier Sechskantschrauben (1) und entfernen Sie den Prozessan-
schluss vom Messaufnehmer (5) .
2.
Entfernen Sie die Kunststoffscheibe (3), inklusive den beiden O-Ring-Dichtungen.
3.
Legen Sie die neue Dichtung (2) in die Nut des Prozessanschlusses.
4.
Platzieren Sie den metallischen Erdring (3) auf den Prozessanschluss.
5.
Legen Sie nun die zweite Dichtung (4) in die Nut des Erdringes ein.
6.
Montieren Sie den Prozessanschluss wieder auf den Messaufnehmer.
1

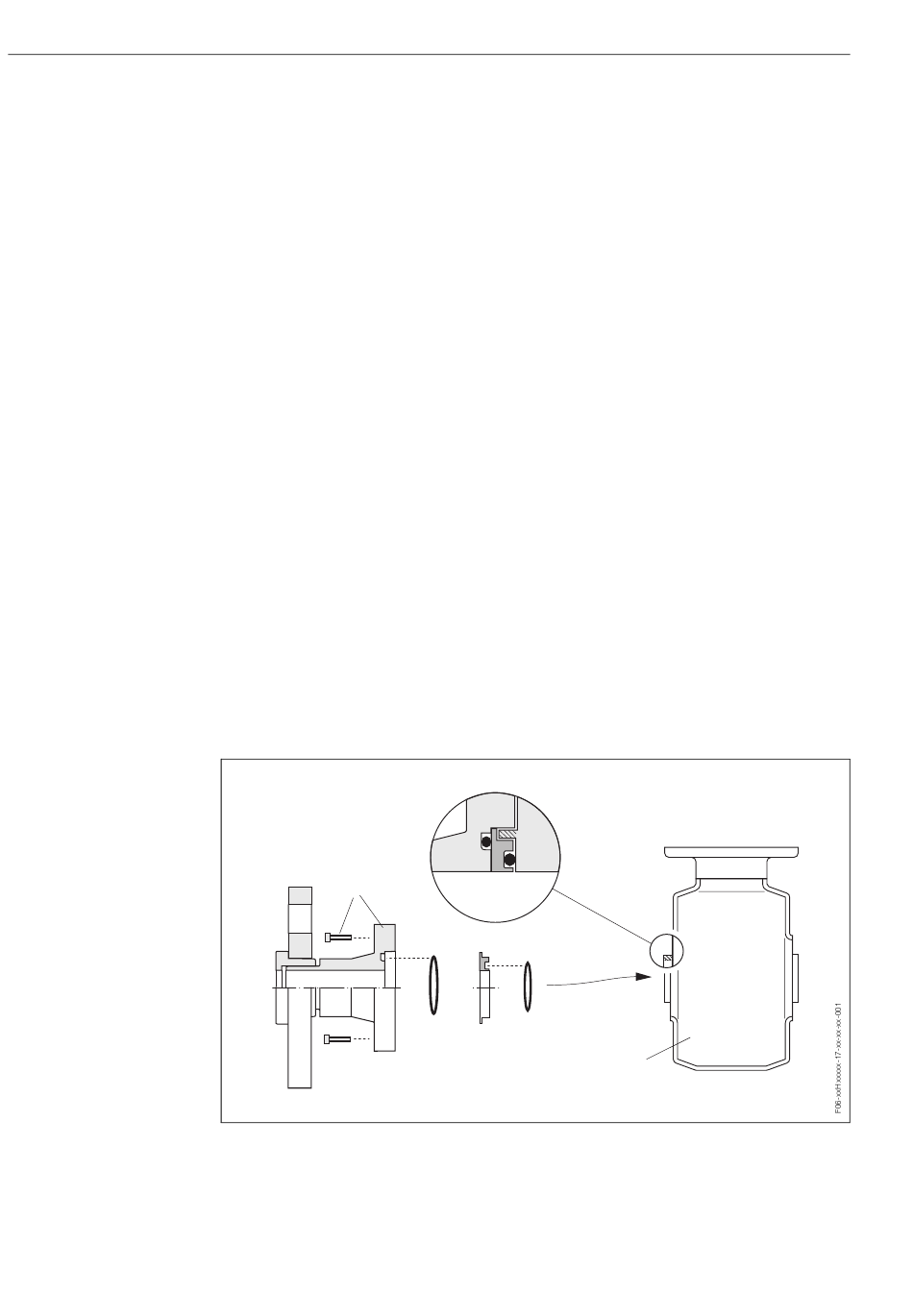

Abb. 22: Einbau von Erdungsringen bei Promag H (DN 2...25)
1
Sechskantschrauben Prozessanschluss
2
O-Ring-Dichtung (Prozessanschluss)
3
Kunststoffscheibe (Platzhalter) bzw Erdungsring
4
O-Ring-Dichtung (Erdungsring)
5
Messaufnehmer
2
3
4
Promag 50 PROFIBUS-PA
5
Endress+Hauser
