Promag P / DN ≥ 350 (Kompaktausführung)

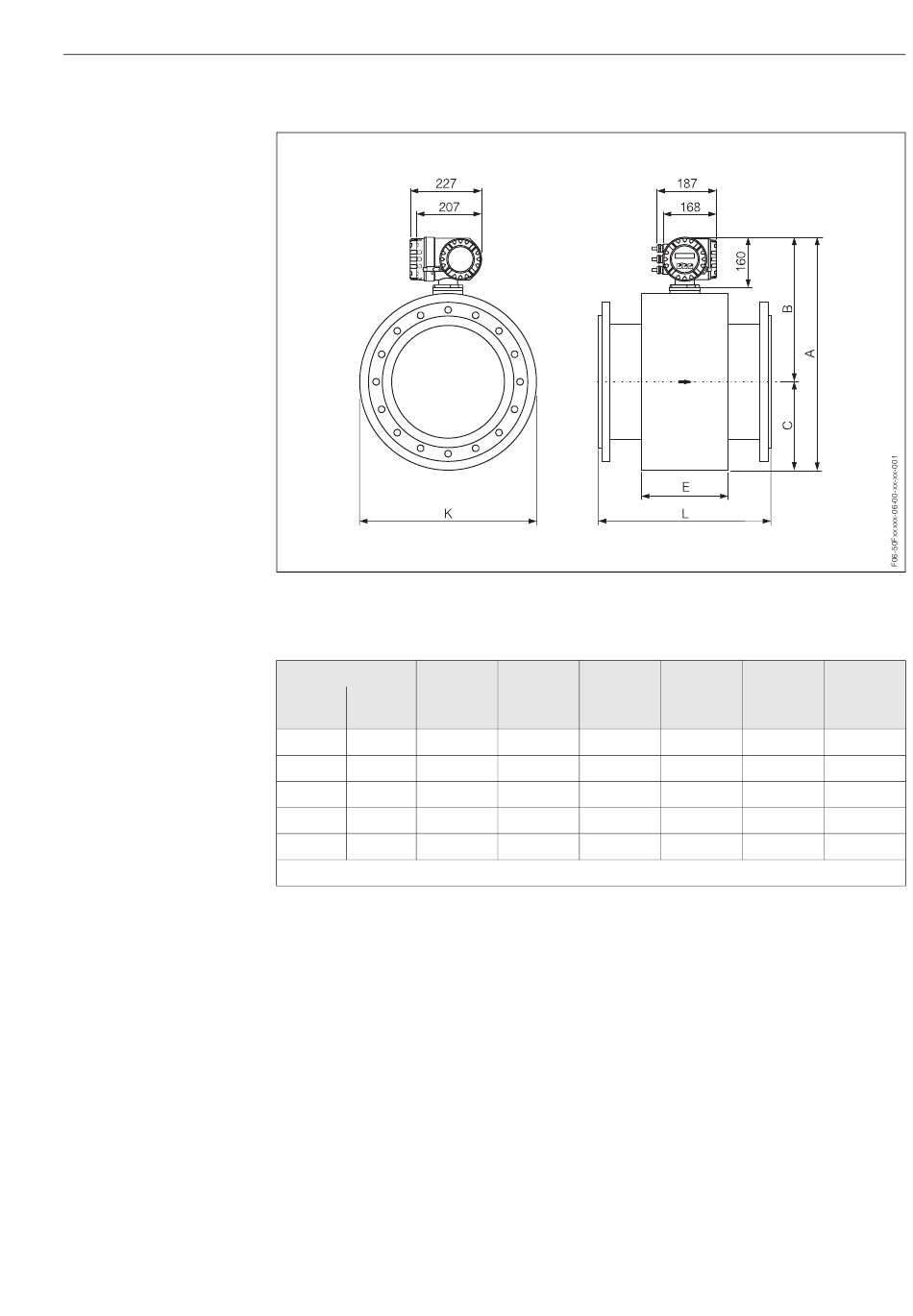

Abb. 64: Abmessungen Promag P / DN ≥ 350 (Kompaktausführung)
DN
DIN ANSI
[mm] [inch] [mm]
350 14" 550
400 16" 600
450 18" 650
500 20" 650
600 24" 780
Die Einbaulänge (L) ist immer gleich, unabhängig von der gewählten Druckstufe.
L A B
[mm] [mm]
738,5 456,5
790,5 482,5
840,5 507,5
891,5 533,0
995,5 585,0
10 Technische Daten
C K
[mm] [mm] [mm]
282,0 564 276
308,0 616 276
333,0 666 292
358,5 717 292
410,5 821 402
E
