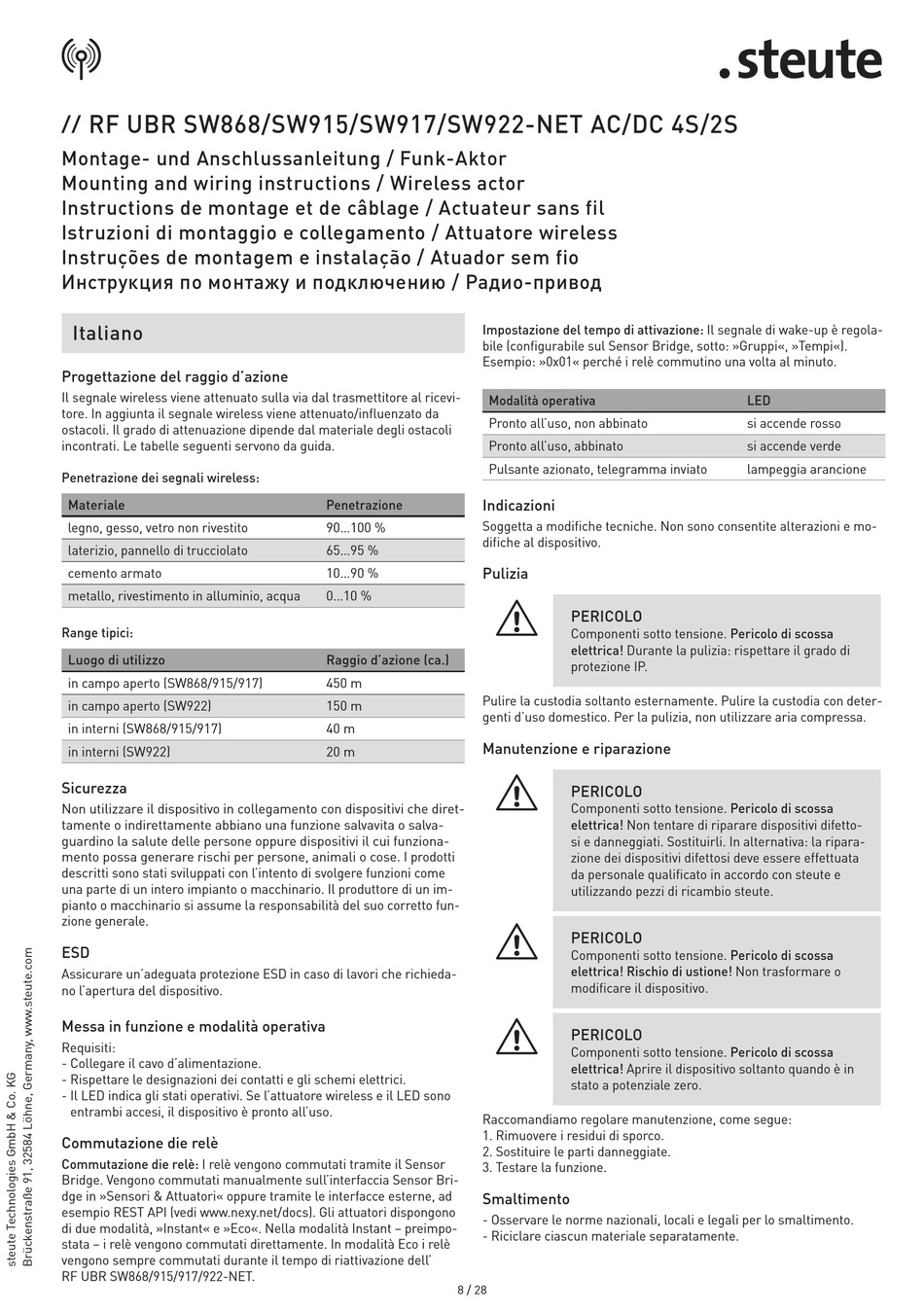

RF UBR SW868/SW915/SW917/SW922-NET AC/DC 4S/2S
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actor
Instructions de montage et de câblage / Actuateur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Italiano
Progettazione del raggio d'azione
Il segnale wireless viene attenuato sulla via dal trasmettitore al ricevi-
tore. In aggiunta il segnale wireless viene attenuato/influenzato da
ostacoli. Il grado di attenuazione dipende dal materiale degli ostacoli
incontrati. Le tabelle seguenti servono da guida.
Penetrazione dei segnali wireless:
Materiale
legno, gesso, vetro non rivestito
laterizio, pannello di trucciolato
cemento armato
metallo, rivestimento in alluminio, acqua
Range tipici:
Luogo di utilizzo
in campo aperto (SW868/915/917)
in campo aperto (SW922)
in interni (SW868/915/917)
in interni (SW922)
Sicurezza
Non utilizzare il dispositivo in collegamento con dispositivi che diret-
tamente o indirettamente abbiano una funzione salvavita o salva-
guardino la salute delle persone oppure dispositivi il cui funziona-
mento possa generare rischi per persone, animali o cose. I prodotti
descritti sono stati sviluppati con l'intento di svolgere funzioni come
una parte di un intero impianto o macchinario. Il produttore di un im-
pianto o macchinario si assume la responsabilità del suo corretto fun-
zione generale.
ESD
Assicurare un'adeguata protezione ESD in caso di lavori che richieda-
no l'apertura del dispositivo.
Messa in funzione e modalità operativa
Requisiti:
- Collegare il cavo d'alimentazione.
- Rispettare le designazioni dei contatti e gli schemi elettrici.
- Il LED indica gli stati operativi. Se l'attuatore wireless e il LED sono
entrambi accesi, il dispositivo è pronto all'uso.
Commutazione die relè
Commutazione die relè: I relè vengono commutati tramite il Sensor
Bridge. Vengono commutati manualmente sull'interfaccia Sensor Bri-
dge in »Sensori & Attuatori« oppure tramite le interfacce esterne, ad
esempio REST API (vedi www.nexy.net/docs). Gli attuatori dispongono
di due modalità, »Instant« e »Eco«. Nella modalità Instant – preimpo-
stata – i relè vengono commutati direttamente. In modalità Eco i relè
vengono sempre commutati durante il tempo di riattivazione dell'
RF UBR SW868/915/917/922-NET.
Impostazione del tempo di attivazione: Il segnale di wake-up è regola-
bile (configurabile sul Sensor Bridge, sotto: »Gruppi«, »Tempi«).
Esempio: »0x01« perché i relè commutino una volta al minuto.
Modalità operativa
Pronto all'uso, non abbinato
Pronto all'uso, abbinato
Pulsante azionato, telegramma inviato
Indicazioni
Penetrazione
Soggetta a modifiche tecniche. Non sono consentite alterazioni e mo-
90...100 %
difiche al dispositivo.
65...95 %
Pulizia
10...90 %
0...10 %
=
Raggio d'azione (ca.)
450 m
Pulire la custodia soltanto esternamente. Pulire la custodia con deter-
150 m
genti d'uso domestico. Per la pulizia, non utilizzare aria compressa.
40 m

Manutenzione e riparazione

20 m
=
=
=
Raccomandiamo regolare manutenzione, come segue:
1. Rimuovere i residui di sporco.
2. Sostituire le parti danneggiate.
3. Testare la funzione.

Smaltimento

- Osservare le norme nazionali, locali e legali per lo smaltimento.
- Riciclare ciascun materiale separatamente.
8 / 28
PERICOLO
Componenti sotto tensione. Pericolo di scossa
elettrica! Durante la pulizia: rispettare il grado di
protezione IP.
PERICOLO
Componenti sotto tensione. Pericolo di scossa
elettrica! Non tentare di riparare dispositivi difetto-
si e danneggiati. Sostituirli. In alternativa: la ripara-
zione dei dispositivi difettosi deve essere effettuata
da personale qualificato in accordo con steute e
utilizzando pezzi di ricambio steute.
PERICOLO
Componenti sotto tensione. Pericolo di scossa
elettrica! Rischio di ustione! Non trasformare o
modificare il dispositivo.
PERICOLO
Componenti sotto tensione. Pericolo di scossa
elettrica! Aprire il dispositivo soltanto quando è in
stato a potenziale zero.
LED
si accende rosso
si accende verde
lampeggia arancione
