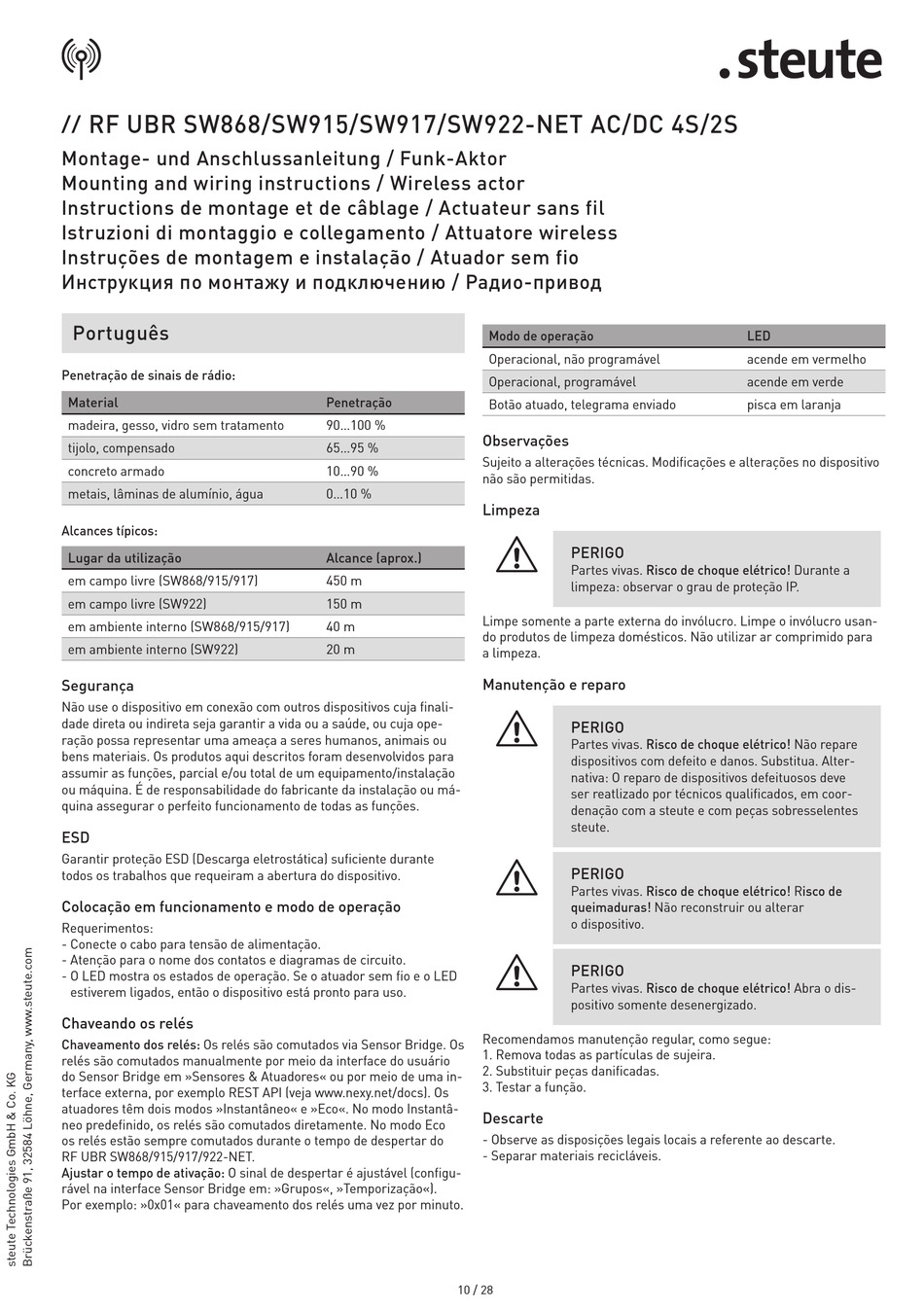

RF UBR SW868/SW915/SW917/SW922-NET AC/DC 4S/2S
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actor
Instructions de montage et de câblage / Actuateur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Português
Penetração de sinais de rádio:
Material
madeira, gesso, vidro sem tratamento
tijolo, compensado
concreto armado
metais, lâminas de alumínio, água
Alcances típicos:
Lugar da utilização
em campo livre (SW868/915/917)
em campo livre (SW922)
em ambiente interno (SW868/915/917)
em ambiente interno (SW922)
Segurança
Não use o dispositivo em conexão com outros dispositivos cuja finali-
dade direta ou indireta seja garantir a vida ou a saúde, ou cuja ope-
ração possa representar uma ameaça a seres humanos, animais ou
bens materiais. Os produtos aqui descritos foram desenvolvidos para
assumir as funções, parcial e/ou total de um equipamento/instalação
ou máquina. É de responsabilidade do fabricante da instalação ou má-
quina assegurar o perfeito funcionamento de todas as funções.
ESD
Garantir proteção ESD (Descarga eletrostática) suficiente durante
todos os trabalhos que requeiram a abertura do dispositivo.
Colocação em funcionamento e modo de operação
Requerimentos:
- Conecte o cabo para tensão de alimentação.
- Atenção para o nome dos contatos e diagramas de circuito.
- O LED mostra os estados de operação. Se o atuador sem fio e o LED
estiverem ligados, então o dispositivo está pronto para uso.
Chaveando os relés
Chaveamento dos relés: Os relés são comutados via Sensor Bridge. Os
relés são comutados manualmente por meio da interface do usuário
do Sensor Bridge em »Sensores & Atuadores« ou por meio de uma in-
terface externa, por exemplo REST API (veja www.nexy.net/docs). Os
atuadores têm dois modos »Instantâneo« e »Eco«. No modo Instantâ-
neo predefinido, os relés são comutados diretamente. No modo Eco
os relés estão sempre comutados durante o tempo de despertar do
RF UBR SW868/915/917/922-NET.
Ajustar o tempo de ativação: O sinal de despertar é ajustável (configu-
rável na interface Sensor Bridge em: »Grupos«, »Temporização«).
Por exemplo: »0x01« para chaveamento dos relés uma vez por minuto.
Modo de operação
Operacional, não programável
Operacional, programável
Penetração
Botão atuado, telegrama enviado
90...100 %
Observações
65...95 %
Sujeito a alterações técnicas. Modificações e alterações no dispositivo
10...90 %
não são permitidas.
0...10 %
Limpeza
=
Alcance (aprox.)
450 m
150 m
Limpe somente a parte externa do invólucro. Limpe o invólucro usan-
40 m
do produtos de limpeza domésticos. Não utilizar ar comprimido para
20 m
a limpeza.
Manutenção e reparo
=
=
=
Recomendamos manutenção regular, como segue:
1. Remova todas as partículas de sujeira.
2. Substituir peças danificadas.
3. Testar a função.
Descarte
- Observe as disposições legais locais a referente ao descarte.
- Separar materiais recicláveis.
10 / 28
PERIGO
Partes vivas. Risco de choque elétrico! Durante a
limpeza: observar o grau de proteção IP.
PERIGO
Partes vivas. Risco de choque elétrico! Não repare
dispositivos com defeito e danos. Substitua. Alter-
nativa: O reparo de dispositivos defeituosos deve
ser reatlizado por técnicos qualificados, em coor-
denação com a steute e com peças sobresselentes
steute.
PERIGO
Partes vivas. Risco de choque elétrico! Risco de
queimaduras! Não reconstruir ou alterar
o dispositivo.
PERIGO
Partes vivas. Risco de choque elétrico! Abra o dis-
positivo somente desenergizado.
LED
acende em vermelho
acende em verde
pisca em laranja
