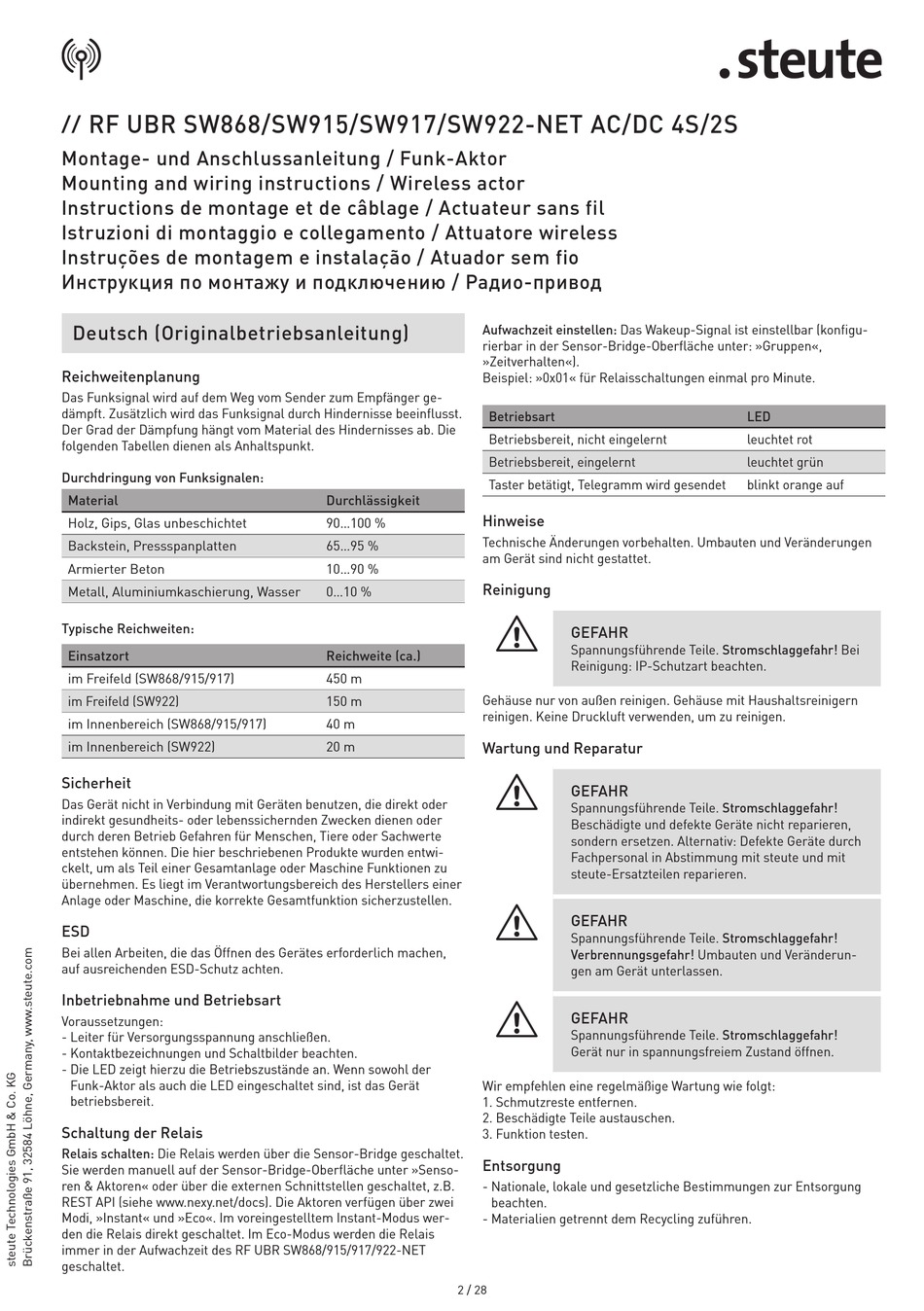

RF UBR SW868/SW915/SW917/SW922-NET AC/DC 4S/2S
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actor
Instructions de montage et de câblage / Actuateur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Deutsch (Originalbetriebsanleitung)

Reichweitenplanung

Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse beeinflusst.
Der Grad der Dämpfung hängt vom Material des Hindernisses ab. Die
folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld (SW868/915/917)
im Freifeld (SW922)
im Innenbereich (SW868/915/917)
im Innenbereich (SW922)

Sicherheit

Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder
indirekt gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können. Die hier beschriebenen Produkte wurden entwi-
ckelt, um als Teil einer Gesamtanlage oder Maschine Funktionen zu
übernehmen. Es liegt im Verantwortungsbereich des Herstellers einer
Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen.
ESD
Bei allen Arbeiten, die das Öffnen des Gerätes erforderlich machen,
auf ausreichenden ESD-Schutz achten.
Inbetriebnahme und Betriebsart
Voraussetzungen:
- Leiter für Versorgungsspannung anschließen.
- Kontaktbezeichnungen und Schaltbilder beachten.
- Die LED zeigt hierzu die Betriebszustände an. Wenn sowohl der
Funk-Aktor als auch die LED eingeschaltet sind, ist das Gerät
betriebsbereit.
Schaltung der Relais
Relais schalten: Die Relais werden über die Sensor-Bridge geschaltet.
Sie werden manuell auf der Sensor-Bridge-Oberfläche unter »Senso-
ren & Aktoren« oder über die externen Schnittstellen geschaltet, z.B.
REST API (siehe www.nexy.net/docs). Die Aktoren verfügen über zwei
Modi, »Instant« und »Eco«. Im voreingestelltem Instant-Modus wer-
den die Relais direkt geschaltet. Im Eco-Modus werden die Relais
immer in der Aufwachzeit des RF UBR SW868/915/917/922-NET
geschaltet.
Aufwachzeit einstellen: Das Wakeup-Signal ist einstellbar (konfigu-
rierbar in der Sensor-Bridge-Oberfläche unter: »Gruppen«,
»Zeitverhalten«).
Beispiel: »0x01« für Relaisschaltungen einmal pro Minute.
Betriebsart
Betriebsbereit, nicht eingelernt
Betriebsbereit, eingelernt
Taster betätigt, Telegramm wird gesendet
Durchlässigkeit
Hinweise
90...100 %
Technische Änderungen vorbehalten. Umbauten und Veränderungen
65...95 %
am Gerät sind nicht gestattet.
10...90 %

Reinigung

0...10 %
=
Reichweite (ca.)
450 m
Gehäuse nur von außen reinigen. Gehäuse mit Haushaltsreinigern
150 m
reinigen. Keine Druckluft verwenden, um zu reinigen.
40 m
Wartung und Reparatur
20 m
=
=
=
Wir empfehlen eine regelmäßige Wartung wie folgt:
1. Schmutzreste entfernen.
2. Beschädigte Teile austauschen.
3. Funktion testen.

Entsorgung

- Nationale, lokale und gesetzliche Bestimmungen zur Entsorgung
beachten.
- Materialien getrennt dem Recycling zuführen.
2 / 28
GEFAHR
Spannungsführende Teile. Stromschlaggefahr! Bei
Reinigung: IP-Schutzart beachten.
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Beschädigte und defekte Geräte nicht reparieren,
sondern ersetzen. Alternativ: Defekte Geräte durch
Fachpersonal in Abstimmung mit steute und mit
steute-Ersatzteilen reparieren.
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Verbrennungsgefahr! Umbauten und Veränderun-
gen am Gerät unterlassen.
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Gerät nur in spannungsfreiem Zustand öffnen.
LED
leuchtet rot
leuchtet grün
blinkt orange auf
