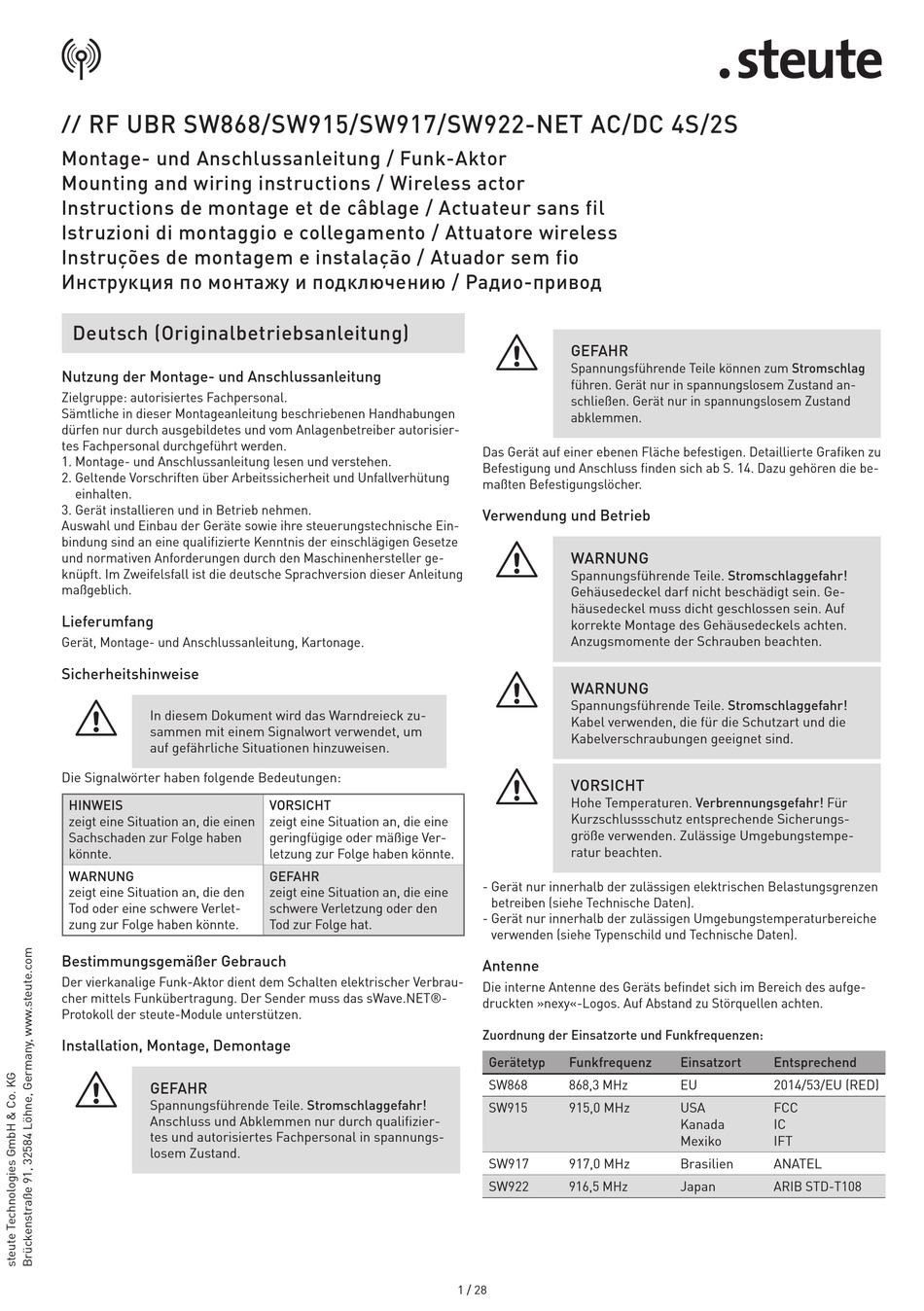

RF UBR SW868/SW915/SW917/SW922-NET AC/DC 4S/2S
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actor
Instructions de montage et de câblage / Actuateur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch

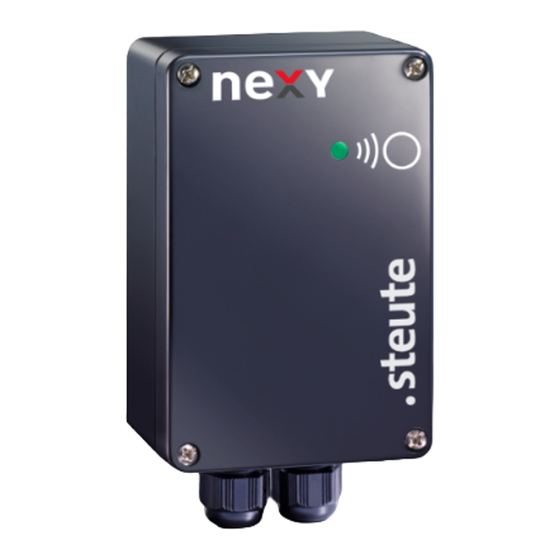

Der vierkanalige Funk-Aktor dient dem Schalten elektrischer Verbrau-
cher mittels Funkübertragung. Der Sender muss das sWave.NET®-
Protokoll der steute-Module unterstützen.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Anschluss und Abklemmen nur durch qualifizier-
tes und autorisiertes Fachpersonal in spannungs-
losem Zustand.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
=
GEFAHR
Spannungsführende Teile können zum Stromschlag
führen. Gerät nur in spannungslosem Zustand an-
schließen. Gerät nur in spannungslosem Zustand
abklemmen.
Das Gerät auf einer ebenen Fläche befestigen. Detaillierte Grafiken zu
Befestigung und Anschluss finden sich ab S. 14. Dazu gehören die be-
maßten Befestigungslöcher.
Verwendung und Betrieb
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Gehäusedeckel darf nicht beschädigt sein. Ge-
häusedeckel muss dicht geschlossen sein. Auf
korrekte Montage des Gehäusedeckels achten.
Anzugsmomente der Schrauben beachten.
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Kabel verwenden, die für die Schutzart und die
Kabelverschraubungen geeignet sind.
=
VORSICHT
Hohe Temperaturen. Verbrennungsgefahr! Für
Kurzschlussschutz entsprechende Sicherungs-
größe verwenden. Zulässige Umgebungstempe-
ratur beachten.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Antenne
Die interne Antenne des Geräts befindet sich im Bereich des aufge-
druckten »nexy«-Logos. Auf Abstand zu Störquellen achten.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
1 / 28
Einsatzort Entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
