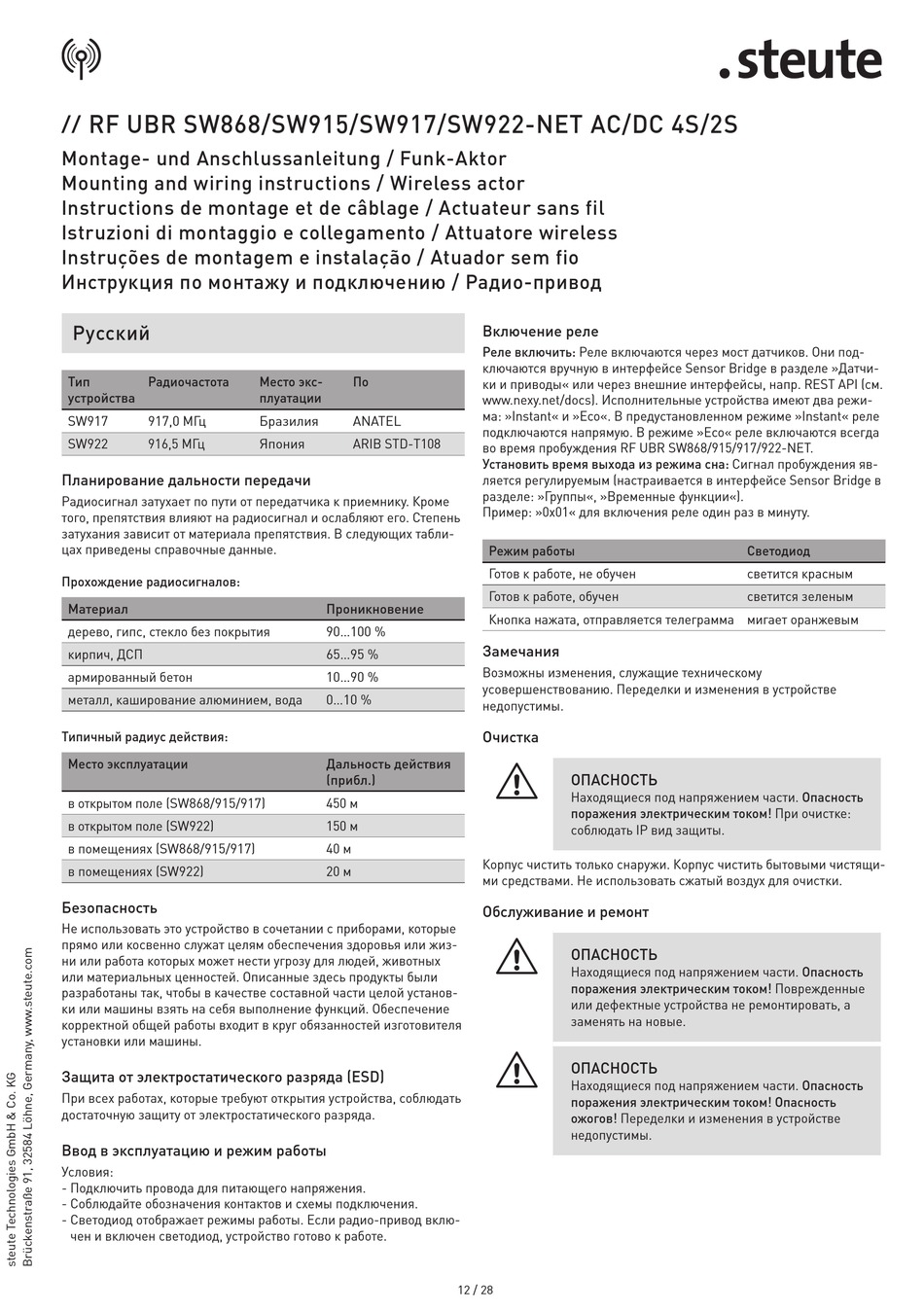

RF UBR SW868/SW915/SW917/SW922-NET AC/DC 4S/2S
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actor
Instructions de montage et de câblage / Actuateur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Русский
Тип Радиочастота
устройства
SW917 917,0 МГц
SW922 916,5 МГц
Планирование дальности передачи
Радиосигнал затухает по пути от передатчика к приемнику. Кроме
того, препятствия влияют на радиосигнал и ослабляют его. Степень
затухания зависит от материала препятствия. В следующих табли-
цах приведены справочные данные.
Прохождение радиосигналов:
Материал
дерево, гипс, стекло без покрытия
кирпич, ДСП
армированный бетон
металл, каширование алюминием, вода
Типичный радиус действия:
Место эксплуатации
в открытом поле (SW868/915/917)
в открытом поле (SW922)
в помещениях (SW868/915/917)
в помещениях (SW922)
Безопасность
Не использовать это устройство в сочетании с приборами, которые
прямо или косвенно служат целям обеспечения здоровья или жиз-
ни или работа которых может нести угрозу для людей, животных
или материальных ценностей. Описанные здесь продукты были
разработаны так, чтобы в качестве составной части целой установ-
ки или машины взять на себя выполнение функций. Обеспечение
корректной общей работы входит в круг обязанностей изготовителя
установки или машины.
Защита от электростатического разряда (ESD)
При всех работах, которые требуют открытия устройства, соблюдать
достаточную защиту от электростатического разряда.
Ввод в эксплуатацию и режим работы
Условия:
- Подключить провода для питающего напряжения.
- Соблюдайте обозначения контактов и схемы подключения.
- Светодиод отображает режимы работы. Если радио-привод вклю-
чен и включен светодиод, устройство готово к работе.
Место экс- По
плуатации
Бразилия ANATEL
Япония ARIB STD-T108
Проникновение
90...100 %
65...95 %
10...90 %
0...10 %
Дальность действия
(прибл.)
450 м
150 м
40 м
20 м
Включение реле
Реле включить: Реле включаются через мост датчиков. Они под-
ключаются вручную в интерфейсе Sensor Bridge в разделе »Датчи-
ки и приводы« или через внешние интерфейсы, напр. REST API (см.
www.nexy.net/docs). Исполнительные устройства имеют два режи-
ма: »Instant« и »Eco«. В предустановленном режиме »Instant« реле
подключаются напрямую. В режиме »Eco« реле включаются всегда
во время пробуждения RF UBR SW868/915/917/922-NET.
Установить время выхода из режима сна: Сигнал пробуждения яв-
ляется регулируемым (настраивается в интерфейсе Sensor Bridge в
разделе: »Группы«, »Временные функции«).
Пример: »0x01« для включения реле один раз в минуту.
Режим работы
Готов к работе, не обучен
Готов к работе, обучен
Кнопка нажата, отправляется телеграмма мигает оранжевым
Замечания
Возможны изменения, служащие техническому
усовершенствованию. Переделки и изменения в устройстве
недопустимы.
Очистка
=
ОПАСНОСТЬ
Находящиеся под напряжением части. Опасность
поражения электрическим током! При очистке:
соблюдать IP вид защиты.
Корпус чистить только снаружи. Корпус чистить бытовыми чистящи-
ми средствами. Не использовать сжатый воздух для очистки.
Обслуживание и ремонт
=
ОПАСНОСТЬ
Находящиеся под напряжением части. Опасность
поражения электрическим током! Поврежденные
или дефектные устройства не ремонтировать, а
заменять на новые.
=
ОПАСНОСТЬ
Находящиеся под напряжением части. Опасность
поражения электрическим током! Опасность
ожогов! Переделки и изменения в устройстве
недопустимы.
12 / 28
Светодиод
светится красным
светится зеленым
