steute Ex ZS 92 SR 2D Montage- Und Anschlussanleitung

Ex-bandschieflaufschalter

Werbung

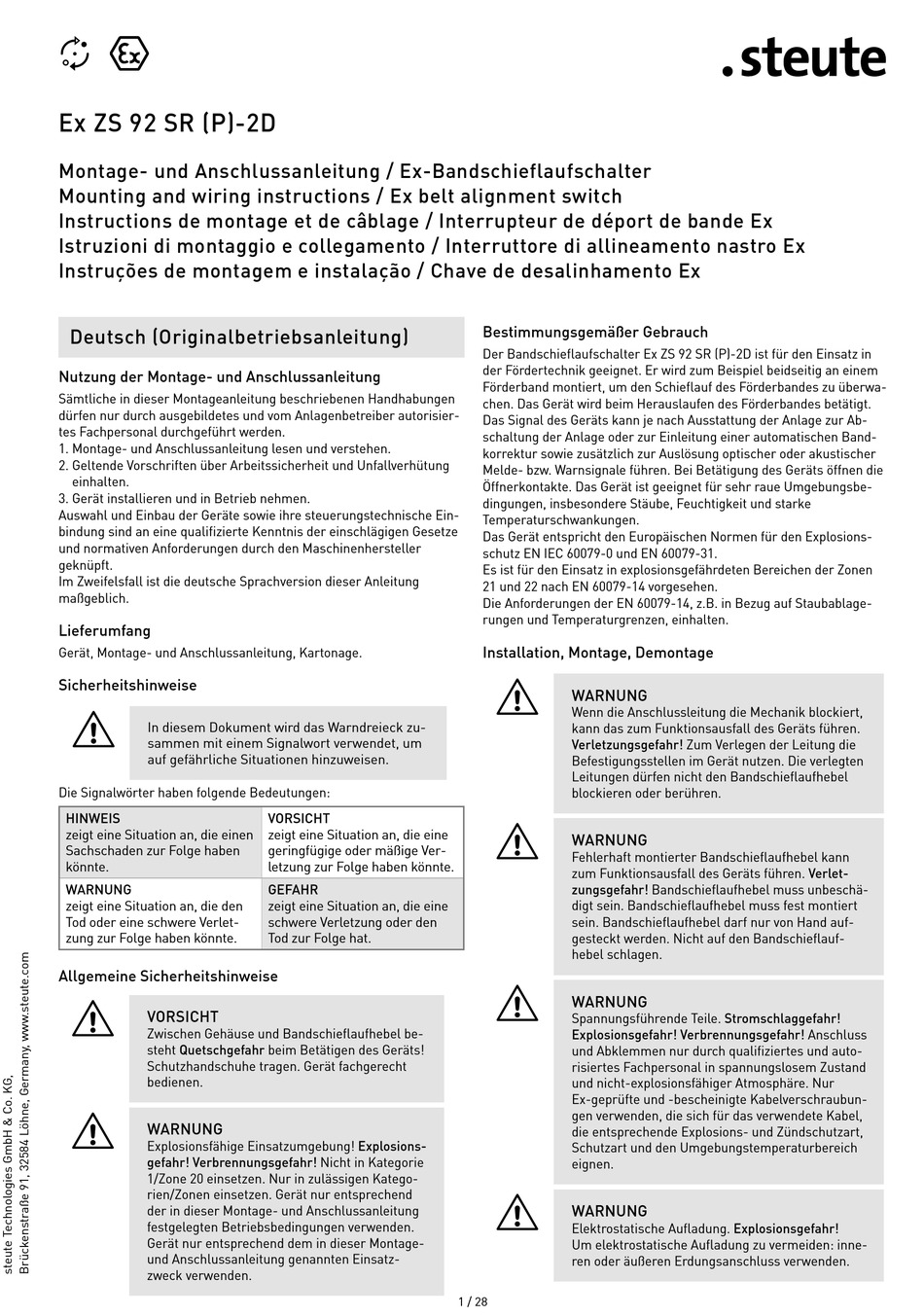

Ex ZS 92 SR (P)-2D
Montage- und Anschlussanleitung / Ex-Bandschieflaufschalter
Mounting and wiring instructions / Ex belt alignment switch
Instructions de montage et de câblage / Interrupteur de déport de bande Ex
Istruzioni di montaggio e collegamento / Interruttore di allineamento nastro Ex
Instruções de montagem e instalação / Chave de desalinhamento Ex
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Allgemeine Sicherheitshinweise
=
VORSICHT
Zwischen Gehäuse und Bandschieflaufhebel be-
steht Quetschgefahr beim Betätigen des Geräts!
Schutzhandschuhe tragen. Gerät fachgerecht
bedienen.
=
WARNUNG
Explosionsfähige Einsatzumgebung! Explosions-
gefahr! Verbrennungsgefahr! Nicht in Kategorie
1/Zone 20 einsetzen. Nur in zulässigen Katego-
rien/Zonen einsetzen. Gerät nur entsprechend
der in dieser Montage- und Anschlussanleitung
festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatz-
zweck verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Bestimmungsgemäßer Gebrauch
Der Bandschieflaufschalter Ex ZS 92 SR (P)-2D ist für den Einsatz in
der Fördertechnik geeignet. Er wird zum Beispiel beidseitig an einem
Förderband montiert, um den Schieflauf des Förderbandes zu überwa-
chen. Das Gerät wird beim Herauslaufen des Förderbandes betätigt.
Das Signal des Geräts kann je nach Ausstattung der Anlage zur Ab-
schaltung der Anlage oder zur Einleitung einer automatischen Band-
korrektur sowie zusätzlich zur Auslösung optischer oder akustischer
Melde- bzw. Warnsignale führen. Bei Betätigung des Geräts öffnen die
Öffnerkontakte. Das Gerät ist geeignet für sehr raue Umgebungsbe-
dingungen, insbesondere Stäube, Feuchtigkeit und starke
Temperaturschwankungen.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN IEC 60079-0 und EN 60079-31.
Es ist für den Einsatz in explosionsgefährdeten Bereichen der Zonen
21 und 22 nach EN 60079-14 vorgesehen.
Die Anforderungen der EN 60079-14, z.B. in Bezug auf Staubablage-
rungen und Temperaturgrenzen, einhalten.
Installation, Montage, Demontage
=
WARNUNG
Wenn die Anschlussleitung die Mechanik blockiert,
kann das zum Funktionsausfall des Geräts führen.
Verletzungsgefahr! Zum Verlegen der Leitung die
Befestigungsstellen im Gerät nutzen. Die verlegten
Leitungen dürfen nicht den Bandschieflaufhebel
blockieren oder berühren.
=
WARNUNG
Fehlerhaft montierter Bandschieflaufhebel kann
zum Funktionsausfall des Geräts führen. Verlet-
zungsgefahr! Bandschieflaufhebel muss unbeschä-
digt sein. Bandschieflaufhebel muss fest montiert
sein. Bandschieflaufhebel darf nur von Hand auf-
gesteckt werden. Nicht auf den Bandschieflauf-
hebel schlagen.
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Explosionsgefahr! Verbrennungsgefahr! Anschluss
und Abklemmen nur durch qualifiziertes und auto-
risiertes Fachpersonal in spannungslosem Zustand
und nicht-explosionsfähiger Atmosphäre. Nur
Ex-geprüfte und -bescheinigte Kabelverschraubun-
gen verwenden, die sich für das verwendete Kabel,
die entsprechende Explosions- und Zündschutzart,
Schutzart und den Umgebungstemperaturbereich
eignen.
=
WARNUNG
Elektrostatische Aufladung. Explosionsgefahr!
Um elektrostatische Aufladung zu vermeiden: inne-
ren oder äußeren Erdungsanschluss verwenden.
1 / 28
