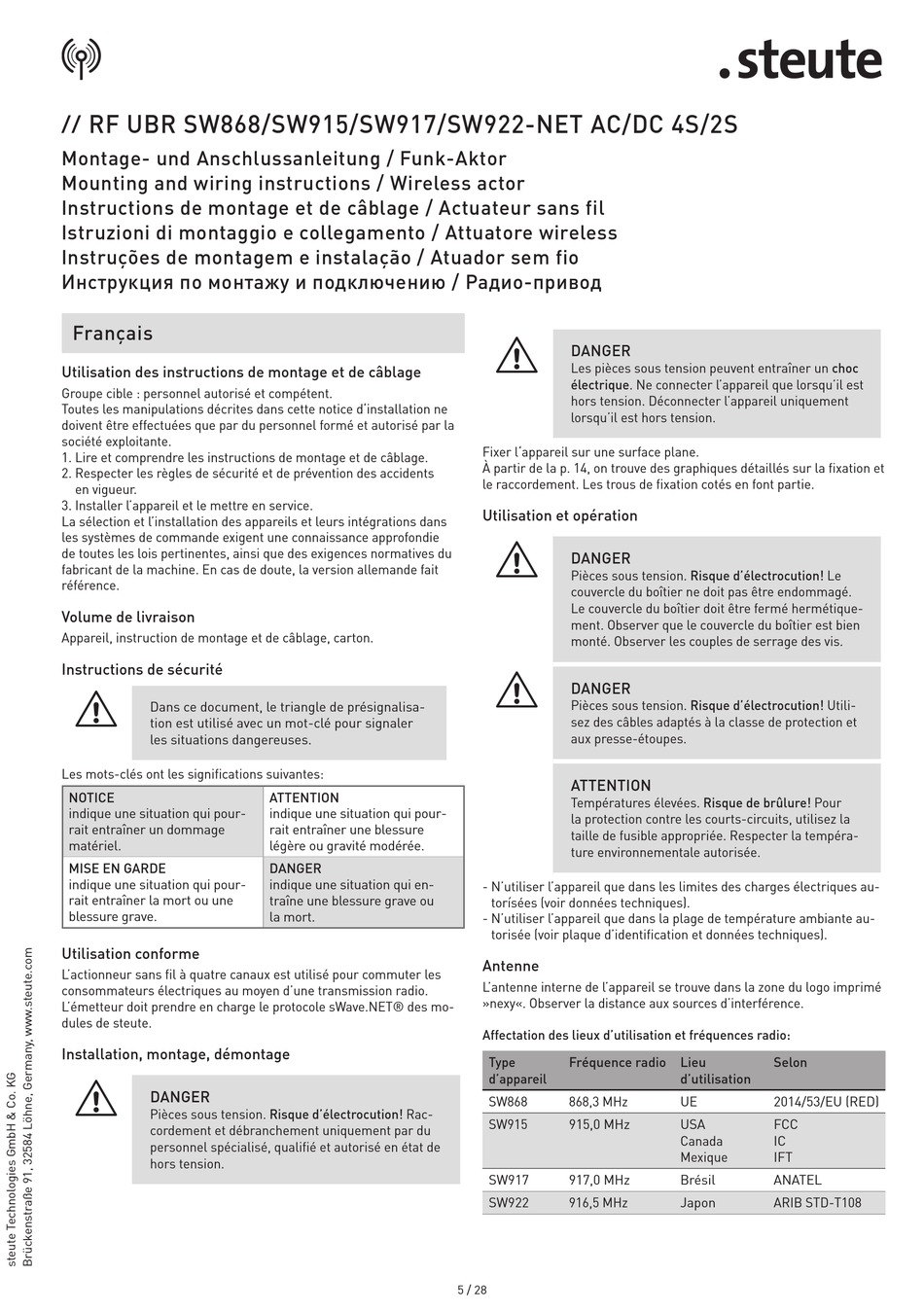

steute RF UBR SW868-NET AC 4S Montage- Und Anschlussanleitung Seite 5

RF UBR SW868/SW915/SW917/SW922-NET AC/DC 4S/2S
//
Montage- und Anschlussanleitung / Funk-Aktor
Mounting and wiring instructions / Wireless actor
Instructions de montage et de câblage / Actuateur sans fil
Istruzioni di montaggio e collegamento / Attuatore wireless
Instruções de montagem e instalação / Atuador sem fio
Инструкция по монтажу и подключению / Радио-привод
Français
Utilisation des instructions de montage et de câblage
Groupe cible : personnel autorisé et compétent.
Toutes les manipulations décrites dans cette notice d'installation ne
doivent être effectuées que par du personnel formé et autorisé par la
société exploitante.
1. Lire et comprendre les instructions de montage et de câblage.
2. Respecter les règles de sécurité et de prévention des accidents
en vigueur.
3. Installer l'appareil et le mettre en service.
La sélection et l'installation des appareils et leurs intégrations dans
les systèmes de commande exigent une connaissance approfondie
de toutes les lois pertinentes, ainsi que des exigences normatives du
fabricant de la machine. En cas de doute, la version allemande fait
référence.
Volume de livraison
Appareil, instruction de montage et de câblage, carton.
Instructions de sécurité
=
Dans ce document, le triangle de présignalisa-
tion est utilisé avec un mot-clé pour signaler
les situations dangereuses.
Les mots-clés ont les significations suivantes:
NOTICE
indique une situation qui pour-
rait entraîner un dommage
matériel.
MISE EN GARDE
indique une situation qui pour-
rait entraîner la mort ou une
blessure grave.
Utilisation conforme
L'actionneur sans fil à quatre canaux est utilisé pour commuter les
consommateurs électriques au moyen d'une transmission radio.
L'émetteur doit prendre en charge le protocole sWave.NET® des mo-
dules de steute.
Installation, montage, démontage
=
DANGER
Pièces sous tension. Risque d'électrocution! Rac-
cordement et débranchement uniquement par du
personnel spécialisé, qualifié et autorisé en état de
hors tension.
ATTENTION
indique une situation qui pour-
rait entraîner une blessure
légère ou gravité modérée.
DANGER
indique une situation qui en-
traîne une blessure grave ou
la mort.
=
DANGER
Les pièces sous tension peuvent entraîner un choc
électrique. Ne connecter l'appareil que lorsqu'il est
hors tension. Déconnecter l'appareil uniquement
lorsqu'il est hors tension.
Fixer l'appareil sur une surface plane.
À partir de la p. 14, on trouve des graphiques détaillés sur la fixation et
le raccordement. Les trous de fixation cotés en font partie.
Utilisation et opération
=
DANGER
Pièces sous tension. Risque d'électrocution! Le
couvercle du boîtier ne doit pas être endommagé.
Le couvercle du boîtier doit être fermé hermétique-
ment. Observer que le couvercle du boîtier est bien
monté. Observer les couples de serrage des vis.
=
DANGER
Pièces sous tension. Risque d'électrocution! Utili-
sez des câbles adaptés à la classe de protection et
aux presse-étoupes.
ATTENTION
Températures élevées. Risque de brûlure! Pour
la protection contre les courts-circuits, utilisez la
taille de fusible appropriée. Respecter la tempéra-
ture environnementale autorisée.
- N'utiliser l'appareil que dans les limites des charges électriques au-
torísées (voir données techniques).
- N'utiliser l'appareil que dans la plage de température ambiante au-
torisée (voir plaque d'identification et données techniques).
Antenne
L'antenne interne de l'appareil se trouve dans la zone du logo imprimé
»nexy«. Observer la distance aux sources d'interférence.
Affectation des lieux d'utilisation et fréquences radio:
Type Fréquence radio Lieu
d'appareil
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
5 / 28
Selon
d'utilisation
UE 2014/53/EU (RED)
USA FCC
Canada IC
Mexique IFT
Brésil ANATEL
Japon ARIB STD-T108
