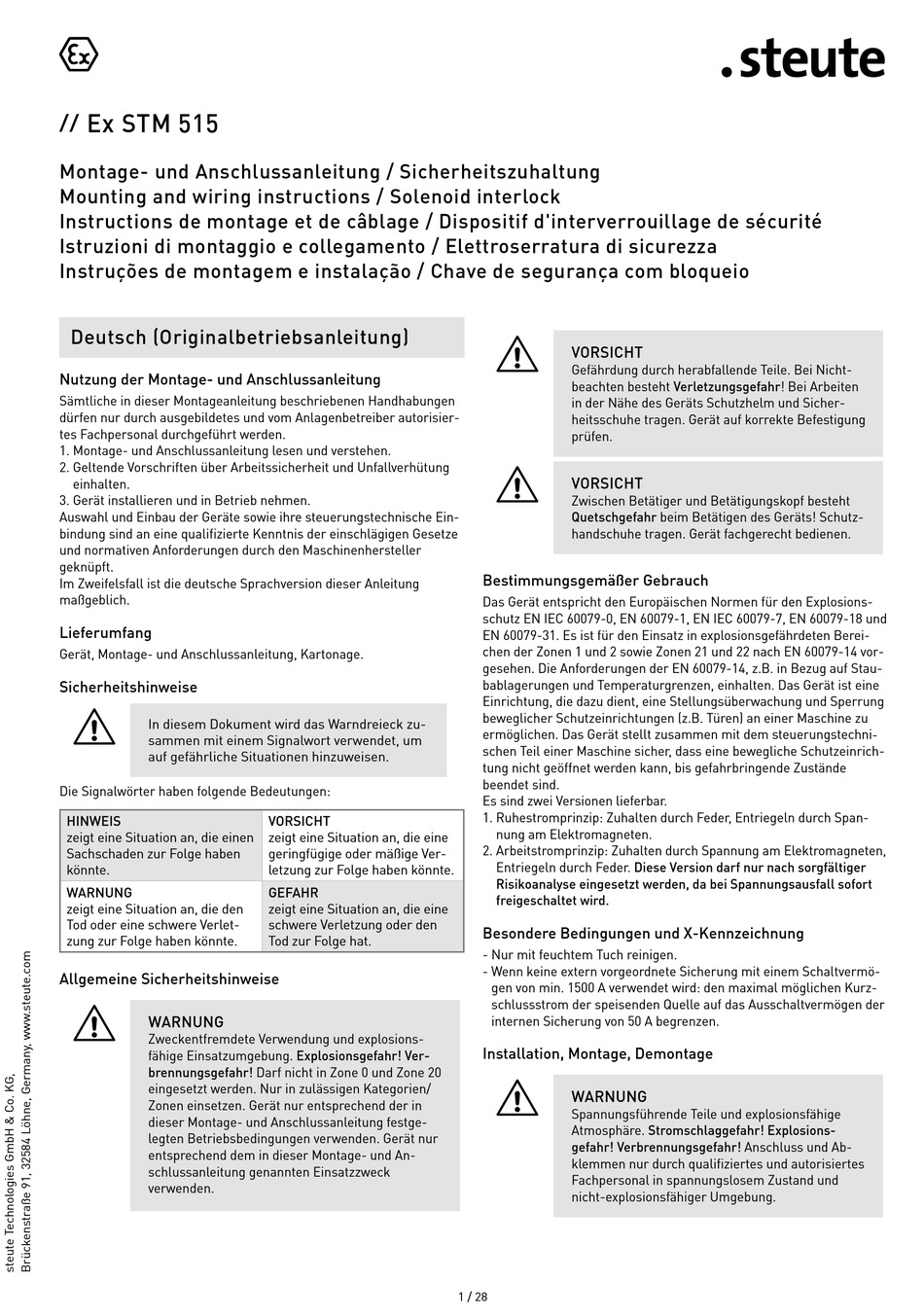

steute Ex STM 515 Montage- Und Anschlussanleitung

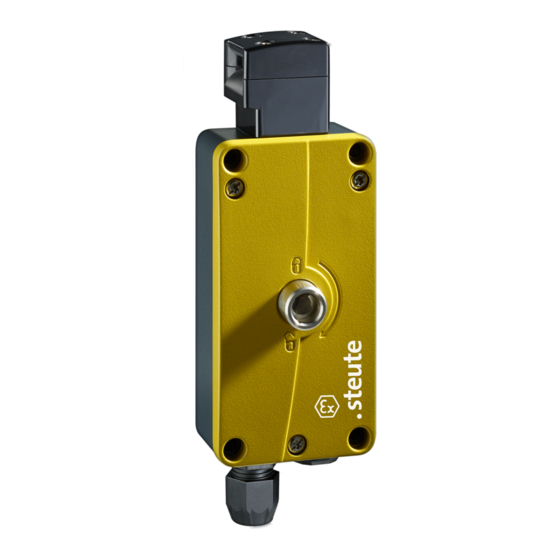

Ex STM 515
//
Montage- und Anschlussanleitung / Sicherheitszuhaltung
Mounting and wiring instructions / Solenoid interlock
Instructions de montage et de câblage / Dispositif d'interverrouillage de sécurité
Istruzioni di montaggio e collegamento / Elettroserratura di sicurezza
Instruções de montagem e instalação / Chave de segurança com bloqueio
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Allgemeine Sicherheitshinweise
=
WARNUNG
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Zone 0 und Zone 20
eingesetzt werden. Nur in zulässigen Kategorien/
Zonen einsetzen. Gerät nur entsprechend der in
dieser Montage- und Anschlussanleitung festge-
legten Betriebsbedingungen verwenden. Gerät nur
entsprechend dem in dieser Montage- und An-
schlussanleitung genannten Einsatzzweck
verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
=
VORSICHT
Gefährdung durch herabfallende Teile. Bei Nicht-
beachten besteht Verletzungsgefahr! Bei Arbeiten
in der Nähe des Geräts Schutzhelm und Sicher-
heitsschuhe tragen. Gerät auf korrekte Befestigung
prüfen.
=
VORSICHT
Zwischen Betätiger und Betätigungskopf besteht
Quetschgefahr beim Betätigen des Geräts! Schutz-
handschuhe tragen. Gerät fachgerecht bedienen.
Bestimmungsgemäßer Gebrauch
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18 und
EN 60079-31. Es ist für den Einsatz in explosionsgefährdeten Berei-
chen der Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14 vor-
gesehen. Die Anforderungen der EN 60079-14, z.B. in Bezug auf Stau-
bablagerungen und Temperaturgrenzen, einhalten. Das Gerät ist eine
Einrichtung, die dazu dient, eine Stellungsüberwachung und Sperrung
beweglicher Schutzeinrichtungen (z.B. Türen) an einer Maschine zu
ermöglichen. Das Gerät stellt zusammen mit dem steuerungstechni-
schen Teil einer Maschine sicher, dass eine bewegliche Schutzeinrich-
tung nicht geöffnet werden kann, bis gefahrbringende Zustände
beendet sind.
Es sind zwei Versionen lieferbar.
1. Ruhestromprinzip: Zuhalten durch Feder, Entriegeln durch Span-
nung am Elektromagneten.
2. Arbeitstromprinzip: Zuhalten durch Spannung am Elektromagneten,
Entriegeln durch Feder. Diese Version darf nur nach sorgfältiger
Risikoanalyse eingesetzt werden, da bei Spannungsausfall sofort
freigeschaltet wird.
Besondere Bedingungen und X-Kennzeichnung
- Nur mit feuchtem Tuch reinigen.
- Wenn keine extern vorgeordnete Sicherung mit einem Schaltvermö-
gen von min. 1500 A verwendet wird: den maximal möglichen Kurz-
schlussstrom der speisenden Quelle auf das Ausschaltvermögen der
internen Sicherung von 50 A begrenzen.
Installation, Montage, Demontage
=
WARNUNG
Spannungsführende Teile und explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosions-
gefahr! Verbrennungsgefahr! Anschluss und Ab-
klemmen nur durch qualifiziertes und autorisiertes
Fachpersonal in spannungslosem Zustand und
nicht-explosionsfähiger Umgebung.
1 / 28
