CTEK GRID CENTRAL - CGC500™
CTEK GRID CENTRAL 500 - CGC500™ är högkapacitetsversionen av CTEK:s grid central för lastbalanering
av NanoGrid™ och övervakning av nätverk för elektrisk laddning av fordon. CGC500™ kan övervaka och
hantera upp till 500 EV-kontakter för laddstationer. Den kan övervaka andra laster på installationsplatsen
för lastbalansering av hela kraftnätet. CGC500™ finns i tre versioner beroende på den valda givaren:
• CGC500™ för 100 A och en maximal ledardiameter på 15,7 mm (art.nr 40-382)
Levereras med strömtransformatorer med delad kärna och kabellängden 1,8 m
• CGC500™ för 400 A och en maximal ledardiameter på 36 mm (art.nr 40-383)
Levereras med strömtransformatorer med delad kärna och kabellängden 1,5 m
• CGC500™ för 4000 A och en maximal ledardiameter på 179 mm (art.nr 40-384)
Levereras med Rogowski-spolar och kabellängden 2 m
CGC500™ kommunicerar med laddstationerna via LAN-anslutning.

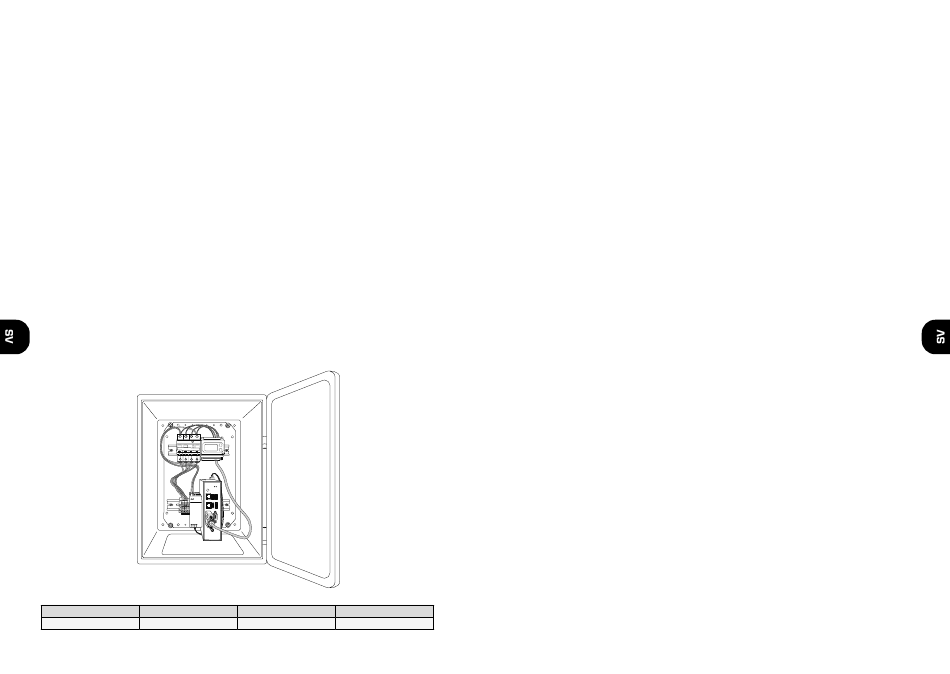

Översikt
CGC500™ består av följande komponenter:
En inkapsling med nycklar och följande komponenter monterade inuti:
• Energimätare
• Strömtransformatorer eller Rogowski-spolar (beroende på märkströmmen)
• Industriell PC
• Strömförsörjning 24 V
• Säkring 10 A
• Uttagsplint för 230VAC
• Triangelnyckel för dörr
Alla komponenter är monterade på DIN-skena.
Modell Höjd
CGC500™ 400 mm
58
Bredd Djup
300 mm 210 mm
CTEK AB

Installation

Säkerhet
• Endast en behörig elektriker får utföra installationen som beskrivs i detta dokument.
• Läs och följ instruktionerna i dokumentet innan du installerar och använder produkten.
• Installationen måste uppfylla lokala säkerhetsregler och säkerställa IP-klassificeringen om lådan
modifieras.
• Se till att kablarna i CGC500™ inte har lossnat på grund av vibrationer under transport. Om någon av
kablarna sitter löst ska den återanslutas och skruvarna dras åt.
• Använd skyddsskor under installationen.

Verktyg

Rekommenderade installationsverktyg:
• Skruvmejsel
• Tänger
• Vattenpass
• Borr
• Ethernetkabel
Övrig nödvändig utrustning
Följande delar behövs också för att installera för styrning av elnätet. De köps separat.
• CHARGESTORM CONNECTED® (eller andra CTEK laddstationer kompatibla med CGC500™)
• Ethernetbrytare
• Ethernetkablar
• Skruvförband för kabelmatare
• Skruvar för väggmontering
Allmän information före installation
Att installera nätverkskablarna
CGC500™ och varje laddstation måste anslutas till samma switch med Ethernet-kablar. Nio Ethernet-ka-
blar behövs om det finns åtta laddstationer i installationen, till exempel. Om internetåtkomst krävs måste
switchen vara ansluten till lämplig åtkomstpunkt.
Obs! Ethernetkablarna får inte vara längre än ungefär 90 meter. Om du behöver längre kablar måste
repeaters användas för att förstärka signalen. Ethernetkablarna måste vara Cat5 eller Cat6-kablar med en
RJ45-kopplare i varje ände.
