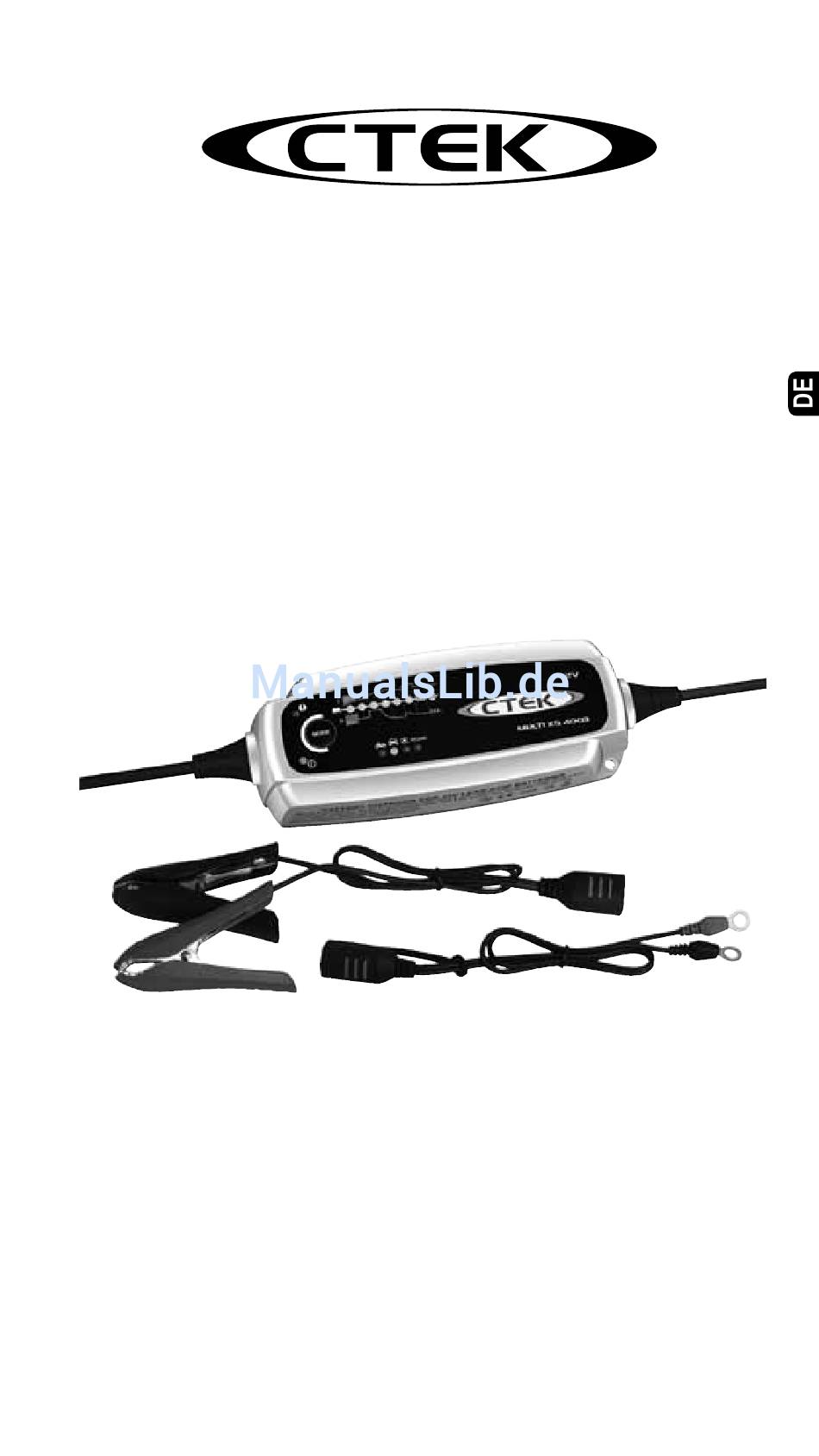

- Seite 1 ® MULTI XS 4003 Batterieladegerät Für Blei-Säure-Batterien 1.2–140Ah Modell 1035 Bedienungsanleitung und Leitfaden für die professionelle Batterieladung für Starterbatterien/Tiefzyklusbatterien.
- Seite 2 Herzlichen Glückwunsch zum Kauf Ihres neuen, professionellen Batterieladegerätes mit Schaltmodus. Dieses Ladegerät ist Bestandteil einer Reihe von professionellen Ladegeräten von CTEK SWEDEN AB und ist mit der modernsten Batterieladetechnologie ausgerüstet. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und beachten Sie die Anweisungen.
- Seite 3 BATTERIETYPEN UND EINSTELLUNGEN Das Modell MULTI XS 4003 bietet verschiedene Einstellungen für unterschiedliche Lade- und Funktionsanforderungen. Die nachfolgenden Empfehlungen sind nur als Leitfaden zu verstehen. Wenn Sie unsicher sind, richten Sie sich immer nach den Empfehlungen des Batterieherstellers. Die Einstellungen können mit der Taste “MODE” vorgenommen werden. Mit jedem Drücken der Taste wird um einen Modus weiter geschaltet, bis der gewünschte Modus erreicht ist; dann die Taste loslassen. Nach etwa zwei Sekunden aktiviert das Ladegerät den gewünschten Modus.
- Seite 4 Die nachfolgende Tabelle erläutert die verschiedenen Leuchten: Netzspannung liegt an. Wenn nicht der richtige Modus gewählt wurde, unterbricht das Ladegerät die Aufladung/Stromversorgung. Das Ladegerät schaltet unter folgenden Umständen vor dem Starten in den Fehlermodus: Die Batterie wurde mit falscher Polung an die Klemmen des Ladegerätes angeschlossen.
- Seite 5 LADEN Anschluss des Ladegerätes an im Fahrzeug eingebaute Batterien: 1. Beim Anschließen oder Abklemmen der Batterie an die bzw. von den Batteriekabeln darf das Netzkabel nicht angeschlossen sein. 2. Bestimmen Sie, welcher Pol der (mit dem Chassis verbundene) Massepol ist. Masse ist normalerweise an die Minusklemme angeschlossen.
- Seite 6 LADESCHRITTE Alle Batterieladegeräte laden und analysieren in acht vollautomatischen Schritten. Das Gerät MULTI XS 4003 verfügt über viele verschiedene Einstellungen, siehe “BATTERIETYPEN UND EINSTELLUNGEN”. Die Batterieladegeräte arbeiten mit einem achtstufigen, vollautomatischen Ladezyklus: Desulphation Die mit Stromimpulsen durchgeführte Entsulfatierung restauriert sulfatierte Batterien. Dieser Schritt wird mit einem kontinuierlichen Leuchten angezeigt. Soft Start Startmodus für den Ladezyklus.
-
Seite 7: Wartung
Das Ladegerät ist wartungsfrei. Beachten Sie, dass ein Zerlegen des Ladegerätes unzulässig ist und zum Erlöschen der Garantieansprüche führt. Ein defektes Netzkabel darf nur durch CTEK oder durch einen von CTEK autorisierten Stellvertreter ersetzt werden. Halten Sie das Ladegerät sauber. Reinigen Sie es mit einem weichen Tuch und einem milden Reinigungsmittel. Der Netzstecker darf während der Reinigung nicht eingesteckt sein. -
Seite 8: Programmbeschreibung
PROGRAMMBESCHREIBUNG Desulphation Soft start Bulk Absorption Hervorragende Wiederbelebung einer Prüft den Hauptladung Ladung und minimaler sulfatierten Batterie Batteriezustand Flüssigkeitsverlust 4A für max. 8Std., bis 4A in max. 20Std. Eine Kombination aus die Spannung 12,6V Strombegrenzungen erreicht. und Timern, max. 10Std. 0.8A für max. 8Std., bis 0.8A in max. 20Std. Eine Kombination aus die Spannung 12,6V Strombegrenzungen erreicht. - Seite 9 Analysis Recond Float Pulse Rekonditionierung Prüft, ob die Batterie Wartung für maximale Wartung für maximale tiefentladener Energie halten kann Leistung Nutzungslebensdauer Batterien Warnt den Anwender, Max. 15,8V und 1,5A für 13,6V mit max. 4A Der Impuls beginnt mit wenn die Spannung in 3 4Std. für tiefentladene für max. 10Tage. 12,9V, max. Spannung Minuten auf 12V abfällt. Batterien.
-
Seite 10: Technische Daten
0,6kg *) Der Rückentladestrom ist der Strom, um den sich die Batterie entlädt, wenn das Ladegerät nicht an die Stromversorgung angeschlossen ist. CTEK-Ladegeräte haben einen sehr niedrigen Rückentladestrom. **) Die Qualität der Ladespannung und des Ladestroms sind sehr wichtig. Eine hohe Stromwelligkeit heizt die Batterie auf, wodurch die positive Elektrode altert. -
Seite 11: Das Produkt Ist Gesetzlich Geschützt Durch
DAS PRODUkT IST GESETZLICH GESCHÜTZT DURCH: Patente EP1618643 EP1716626 pending SE525604 SE526631 US7541778B2 US-2006-0009160-A1 pending EP1744432 pending EP1903658 pending EP1483817 pending EP1483818 SE524203 US2005-0225300-A1 pending US7005832B2 konstruktionen RCD 000509617 US D29/319135 pending US D571179 RCD 001119911 US D575225 RCD 321197 US D581356 RCD 321198 US D580853... -
Seite 12: Begrenzte Garantie
5 Jahre ab dem Kaufdatum ab. Der Kunde muss das Produkt zusammen mit dem Kaufbeleg an der Verkaufsstelle einreichen. Diese Garantie wird ungültig, wenn das Ladegerät geöffnet, unsachgemäß behandelt oder von jemand anderem als von CTEK SWEDEN AB oder dessen autorisierten Stellvertretern repariert wurde. Eines der Schraubenlöcher an der Unterseite des Ladegerätes ist versiegelt. Ein Entfernen oder Beschädigen des Siegels führt zum Erlöschen der Garantie. CTEK SWEDEN AB...
