CTEK GRID CENTRAL - CGC500™

Το CTEK GRID CENTRAL 500 - CGC500™ είναι η εκδοχή υψηλής απόδοσης του CTEK grid central για τη
NanoGrid™ εξισορρόπηση φορτίου και παρακολούθηση δικτύων φόρτισης ηλεκτρικών οχημάτων. Το CGC500™
μπορεί να παρακολουθεί και να διαχειρίζεται έως 500 συνδέσμους EV σταθμών φόρτισης. Μπορεί επίσης να
παρακολουθεί και άλλα φορτία της τοποθεσίας εγκατάστασης στη λειτουργία εξισορρόπησης φορτίου ολόκληρου
του δικτύου ενέργειας. Το CGC500™ διατίθεται σε τρεις διαφορετικές εκδόσεις, ανάλογα με τον επιλεγμένο
αισθητήρα ρεύματος:
• CGC500™ για 100 A και μέγιστη διάμετρο αγωγού 15,7 mm (Αρ. εξαρτήματος 40-382).
Παρέχεται με μετασχηματιστές ρεύματος διαιρούμενου πυρήνα με μήκος καλωδίου 1,8 m
• CGC500™ για 400 A και μέγιστη διάμετρο αγωγού 36 mm (Αρ. εξαρτήματος 40-383)
Παρέχεται με μετασχηματιστές ρεύματος διαιρούμενου πυρήνα με μήκος καλωδίου 1,5 m
• CGC500™ για 4000 A και μέγιστη διάμετρο αγωγού 179 mm (Αρ. εξαρτήματος 40-384).
Παρέχεται με πηνία Rogowski με μήκος καλωδίου 2 m
Το CGC500™ επικοινωνεί με τους σταθμούς φόρτισης μέσω σύνδεσης LAN.
Επισκόπηση

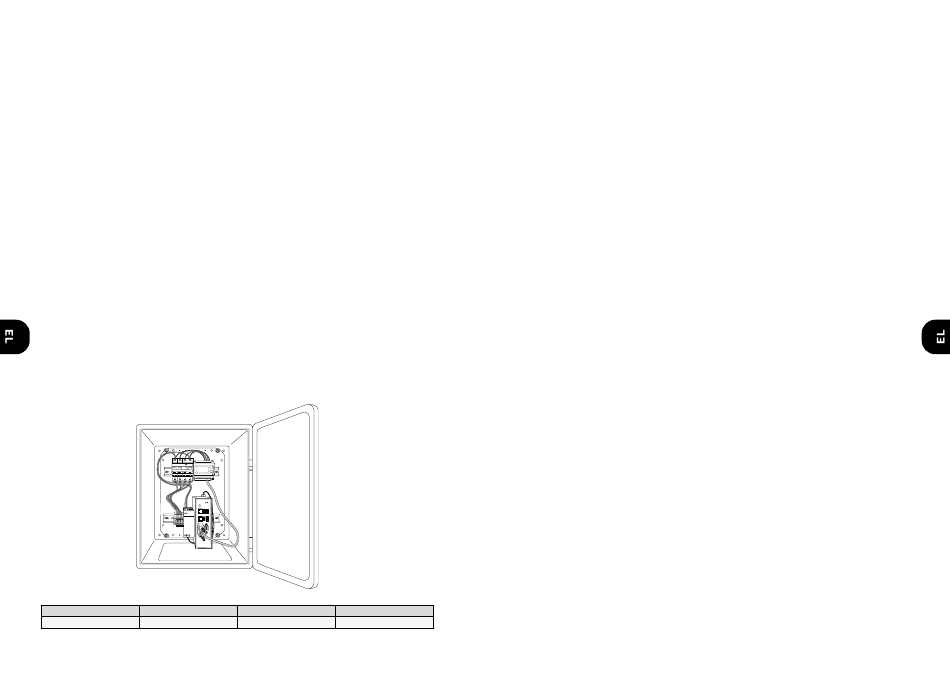

Το CGC500™ αποτελείται από τα ακόλουθα εξαρτήματα:
Ένα περίβλημα με κλειδιά, με τα παρακάτω εξαρτήματα τοποθετημένα στο εσωτερικό του:
• Μετρητής ενέργειας
• Μετασχηματιστές ρεύματος ή πηνία Rogowski (ανάλογα με την ονομαστική τιμή της έντασης ρεύματος)
• Βιομηχανικός υπολογιστής
• Παροχή ρεύματος 24 V
• Ασφάλεια 10A
• Μπλοκ ακροδεκτών για 230 VAC
• Τριγωνικό κλειδί για τη θύρα
Όλα τα εξαρτήματα τοποθετούνται σε μια ράγα DIN.
Μοντέλο Ύψος
CGC500™ 400 mm
22
Πλάτος Βάθος
300 mm 210 mm
CTEK AB
Εγκατάσταση
Ασφάλεια
• Η εγκατάσταση που περιγράφεται στο παρόν έγγραφο πρέπει να γίνεται μόνο από διαπιστευμένους
ηλεκτρολόγους.
• Διαβάστε και ακολουθήστε τις οδηγίες που περιλαμβάνονται στο παρόν έγγραφο πριν προχωρήσετε στην
εγκατάσταση και τη λειτουργία του προϊόντος.
• Η εγκατάσταση θα πρέπει να τηρεί τους τοπικούς κανονισμούς ασφάλειας και να διασφαλίζει την κατάταξη
IP, σε περίπτωση τροποποίησης του πλαισίου.
• Βεβαιωθείτε ότι τα καλώδια του CGC500™ δεν έχουν χαλαρώσει εξαιτίας των κραδασμών που υπέστησαν
κατά τη μεταφορά του προϊόντος. Αν έχουν χαλαρώσει τα καλώδια, συνδέστε τα ξανά και σφίξτε τις βίδες.
• Θα πρέπει να φοράτε παπούτσια ασφαλείας κατά την εγκατάσταση.
Εργαλεία
Προτεινόμενα εργαλεία για την εγκατάσταση:
• Κατσαβίδι
• Απογυμνωτής καλωδίων
• Αλφάδι
• Τρυπάνι
• Καλώδιο Ethernet
Άλλος απαραίτητος εξοπλισμός
Για την εγκατάσταση ολόκληρου του δικτύου ελέγχου πλέγματος απαιτούνται επίσης τα παρακάτω εξαρτήματα.
Αυτά πωλούνται ξεχωριστά.
• CHARGESTORM CONNECTED® (ή άλλοι σταθμοί φόρτισης CTEK συμβατοί με το CGC500™)
• Μεταγωγέας Ethernet
• Καλώδια Ethernet
• Βιδωτοί σύνδεσμοι για τα καλώδια
• Βίδες για στερέωση στον τοίχο
Γενικές πληροφορίες πριν από την εγκατάσταση
Για να τοποθετήσετε τα καλώδια δικτύου
Το CGC500™ και κάθε σταθμός φόρτισης θα πρέπει να συνδέονται στον ίδιο διακόπτη μέσω καλωδίων Ether-
net. Για παράδειγμα, εάν υπάρχουν οκτώ σταθμοί φόρτισης στην εγκατάσταση, θα απαιτηθούν εννέα καλώδια
Ethernet. Εάν απαιτείται πρόσβαση στο Internet, ο διακόπτης θα πρέπει να συνδεθεί στο κατάλληλο σημείο
πρόσβασης.
Σημείωση: Τα καλώδια Ethernet δεν θα πρέπει να ξεπερνάνε περίπου τα 90 μέτρα σε μήκος. Αν χρειάζεστε
μεγαλύτερα καλώδια, θα πρέπει να χρησιμοποιήσετε επαναλήπτες για να ενισχύσετε το σήμα. Τα καλώδια Ether-
net θα πρέπει να είναι καλώδια Cat5 ή Cat6 με σύνδεσμο RJ45 σε κάθε άκρο.
