Hva må kontrolleres før installasjon
1. Planlegg installeringen ved å ta alle undersystemer med i betraktningen; dvs. ladestasjoner, CGC500™,
Ethernet-bryter, strømtransformatorer og kabler.
2. Kontroller at alt utstyr er plassert slik at normal drift og vedlikehold blir mulig.
3. Kontroller a veggen er egnet for montering av innkapslingen til CGC500™. CGC500™ bør installeres
nærmere målepunktet (innkommende materkabler eller ved siden av hovedsikringen). Kontroller også
at veggen kan holde vekten av boksen og komponentene i den. Vekten er ca. 9 kg.
Hvis internettilkoblingen er 3G/4G, skal du kontrollere at det er nødvendig dekning til utstyret på
4.
det relevante området. Ikke installer noen antenne inne i CGC500™-boksen, da dette kan blokkere
mottaket.

Hvordan installere ladestasjonen for EV-er

Koble Ethernet og strømkablene til EV-ladestasjonen. Alle Ethernet-kabler må kobles til samme lokale
1.
områdenettverk, LAN.
2. Koble strømfasene til EV-ladestasjonene. Legg merke til rett faserotasjon. Denne må være kjent når
lastbalanseringen skal konfigureres i programvarekonfigurasjonen.

Hvordan konfigurere EV-ladestasjonen

Konfigurer hver individuelle EV-ladestasjon fra det innebygde web brukergrensesnittet som aksesseres gjen-
nom mini USB-grensesnittet, for å aktivere NanoGrid™. Se "CCU NanoGrid Configuration Manual, Pd_CM_004".
Verifiser at hver EV-ladestasjons firmware-versjon er R3.6.1 eller høyere. Husk å ta en omstart etter at kon-
figurasjonen er endret.

Hvordan installere CGC500™

1. Lokaliser monteringshullene og monter boksen på veggen med egnede skruer.
Legg de innkommende kablene (elektriske-, Ethernet- og transformatorkabler) inn i boksen gjennom
2.
toppen eller bunnen. Separer kommunikasjonskablene fra strømkablene.
Switch/Ruter
Switch/Router
Service interface
Service-grensesnitt
192.168.7.2 192.168.7.2
L3

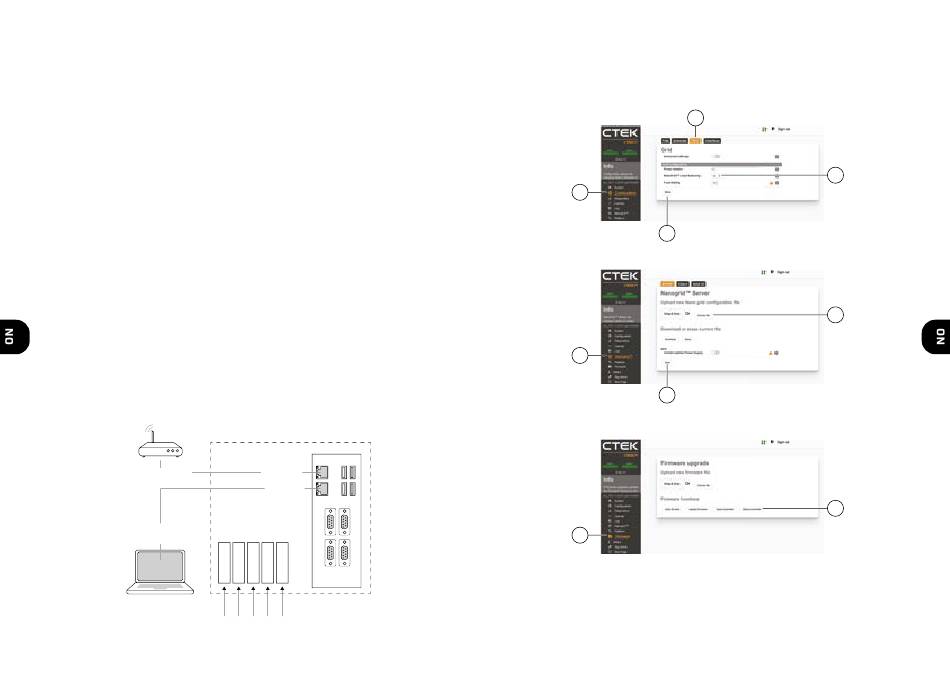

3. Koble kablene til i samsvar med skjemaet.
52
WAN/LAN WAN/LAN
SERVICE SERVICE
L2 L1 N PE
CTEK AB

Hvordan konfigurere CGC500™

Konfigurer CGC500™ fra det innebygde web brukergrensesnittet, som aksesseres gjennom Ethernet-gren-
sesnittet markert med "Service".
Merk: Hvordan installere og aktivere NanoGrid™ se "CCU NanoGrid Configuration Manual, Pd_CM_004".
2
1
4
1. Aktiver NanoGrid™
1
3
2. Last opp NanoGrid.ini.
5
3. Reboot / Omstart.
CTEK AB
3
2
3
53
