Installasjon
Sikkerhet
•
Bare en akkreditert elektriker er tillatt å utføre installeringen, som beskrevet i denne veiledningen.
•
Les og følg instruksene i dokumentet før installering og idriftsettelse av produktet.
•
Installeringen må fullføre lokale sikkerhetsreguleringer og imøtekomme IP-klassifikasjonen, dersom
boksen modifiseres.
•
Kontroller at kablene i CGC500™ ikke er løsnet av vibrasjoner under frakten. Hvis noen kabler er løse,
så koble til kablene på nytt og stram opp skruene.
•
Bruk sikkerhetssko under installeringen.
Verktøy
Anbefalte verktøy til installeringen:
•
Skrutrekker
•
Strippetang
•
Vater
•
Drill
•
Ethernet kabel
Annet nødvendig utstyr
Følgende deler er også nødvendig for å kunne installere hele det nettkontrollerende nettverket. Disse kjø-
pes separat.
•
CHARGESTORM CONNECTED® (eller andre CTEK ladestasjoner som er kompatible med CGC500™)
•
Ethernet-bryter
•
Ethernet kabler
•
Skrueledd for kabelmating
•
Skruer til veggmontering
Generell veiledning før installering
Hvordan installere nettverkskabler

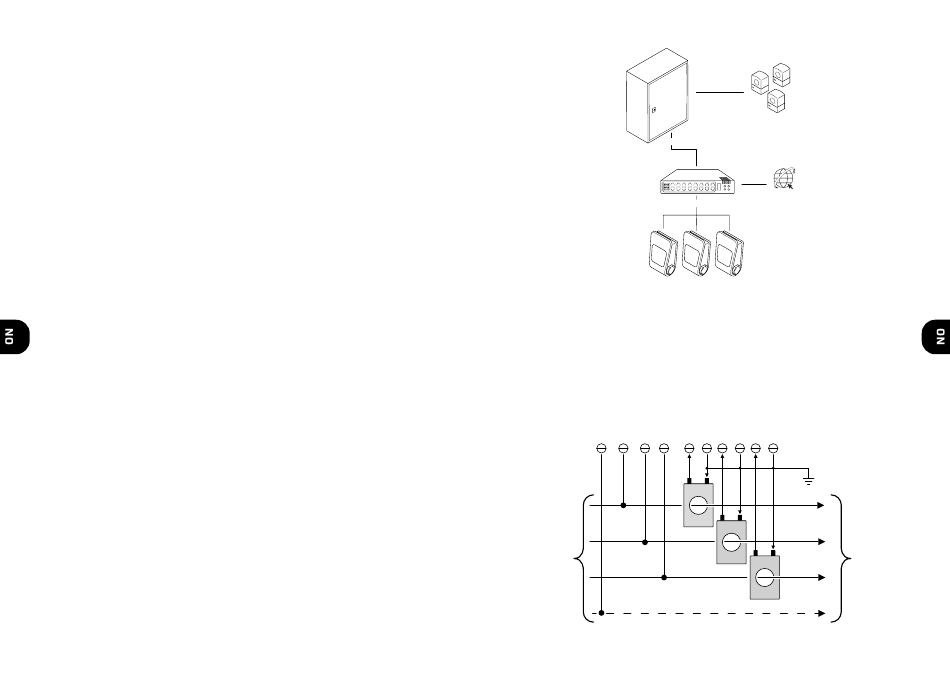

CGC500™ og enhver ladestasjon må kobles til samme switch ved hjelp av Ethernet-kabler. Hvis det for
eksempel er åtte ladestasjoner i installasjonen, er det nødvendig med ni Ethernet-kabler. Hvis Internett-til-
gang er nødvendig, må switchen kobles til riktig tilgangspunkt.
Merk: Ethernet-kabler skal ikke være lengre enn ca. 90 m. Hvis du trenger lengre kabler, må du bruke re-
peatere til å styrke signalet. Ethernet-kabler skal enten være Cat5 eller Cat6 kabler med en RJ45-kontakt
på hver ende.
50
Hvordan overvåke andre laster gjennom lastbalanserings-nettverket
1.
Når andre laster på området må overvåkes av lastovervåkeren, skal strømtransformator-kablene
installeres fra energimåleren på CGC500™ til det relevante målepunktet.
2.
Installer en strømtransformator per fase, dvs. tre strømtransformatorer: L1, L2 og L3. Under ser du et
eksempel på koblingen i et 3-fasesystem.
Merk: Strømmen måles gjennom strømtransformatorene. Kontroller at strømtransformatoren er installert
i riktig retning, så verdiene ikke blir omvendt. Strømmen og spenningen må måles på samme fase. En nøytral
leder må være tilgjengelig.
CTEK AB
CTEK AB
Strøm
Current
Last
Load
Internet
Internet
Ethernet-bryter
Ethernet switch
Charging
Lader
7
8
9
10
1
2
3
4
5
6
S1
S2
P1
P2
S1
S2
P1
P2
S1
S2
P1
P2
L1
L2
L3
N
51
