À vérifier avant l'installation
Planifiez l'installation en fonction de tous les sous-systèmes, à savoir : les bornes de charge, le
1.
CGC500™, le commutateur Ethernet, les transformateurs de courant et les câbles.
2.
Assurez-vous que tous les équipements soient placés de manière adaptée à un fonctionnement et
à un entretien normaux.
3.
Assurez-vous que le mur soit adapté au montage du boîtier du CGC500™. Le CGC500™ doit être ins-
tallé à proximité du point de mesure (câbles d'alimentation entrants ou proximité avec le fusible prin-
cipal). Assurez-vous que le mur puisse supporter le poids du boîtier et de ses composants. Le poids
total est environ de 9 kg.
4.
Si l'accès à Internet se fait via la 3G/4G, assurez-vous que la couverture est suffisante à l'endroit
concerné pour l'équipement. N'installez pas d'antenne à l'intérieur du boîtier du CGC500™ car cela
peut bloquer la réception.
Pour installer la borne de charge EV
1.
Branchez les câbles Ethernet et d'alimentation aux bornes de charge EV. Tous les câbles Ethernet
doivent être branchés au même réseau local, ou LAN.
2.
Branchez les phases d'alimentation aux bornes de charge EV. Prenez note de la rotation de phase.
Vous devez avoir cela à l'esprit lors de la configuration de l'équilibrage de charge dans le logiciel.
Pour configurer la borne de charge EV
Configurez chaque borne de charge EV à partir de l'interface Web intégrée, accessible depuis l'interface
mini USB pour activer NanoGrid™. Consultez le « Manuel de configuration CCU NanoGrid, Pd_CM_004 ».
Vérifiez que la version du firmware de chaque borne de charge EV est R3.6.1 ou une version ultérieure. Après
avoir modifié la configuration, n'oubliez pas de redémarrer.
Pour installer le CGC500™
1.
Repérez les trous de montage, puis montez le boîtier au mur grâce aux vis adaptées.
2.
Insérez les câbles entrants (câbles électriques, Ethernet et transformateur) dans le boîtier, par le haut
ou par le bas. Séparez les câbles de communication des câbles d'alimentation.

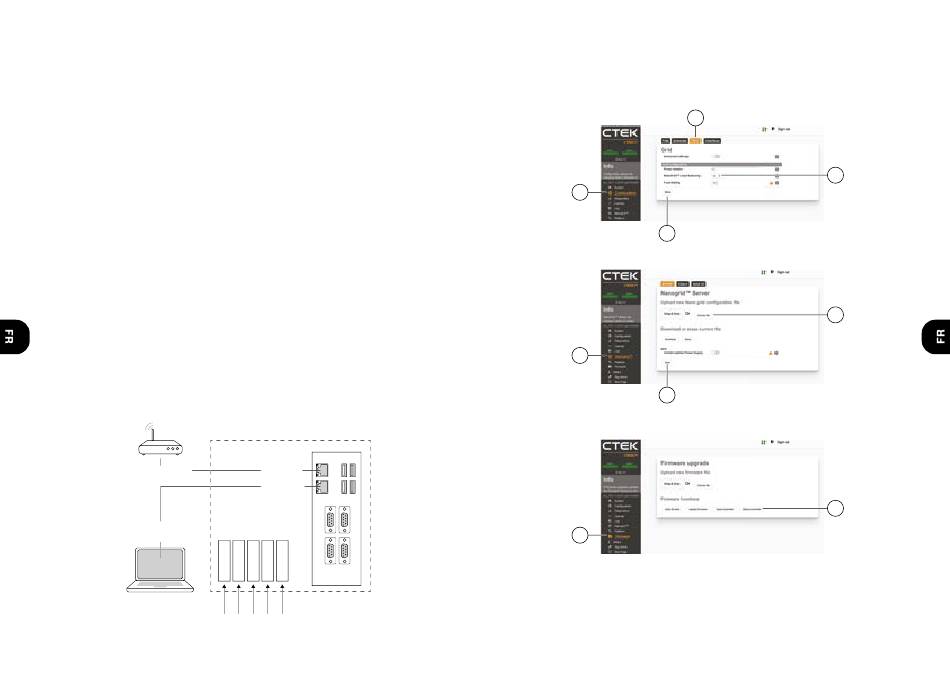

Commutateur/routeur
Switch/Router
Interface Entretien
Service interface
192.168.7.2
192.168.7.2
L3
3.
Connectez les câbles en suivant le schéma.
34
WAN/LAN
ENTRETIEN
SERVICE
L2
L1
N
PE
CTEK AB
Pour configurer le CGC500™
Configurez le CGC500™ à partir de l'interface Web, accessible depuis l'interface Ethernet nommée « Entretien ».
Remarque : Pour installer et activer NanoGrid™, consultez le « Manuel de configuration CCU NanoGrid,
Pd_CM_004 ».
2
1
4
1.
Activez NanoGrid™
1
3
2.
Téléchargez NanoGrid.ini.
5
3.
Redémarrez le contrôleur.
CTEK AB
3
2
3
35
