CTEK GRID CENTRAL - CGC500™
De CTEK GRID CENTRAL 500 - CGC500™ is de versie met verhoogde capaciteit van CTEK Grid Central voor
NanoGrid™ loadbalancing en monitoren van oplaadnetwerken van elektrische voertuigen. De CGC500™
kan tot 500 EV-aansluitingen voor laadstations monitoren en beheren. De monitor kan andere belastingen
op de installatielocatie bewaken voor de loadbalancing van het hele elektriciteitsnet. De CGC500™ is
verkrijgbaar in drie verschillende versies, afhankelijk van de gekozen stroomsensor:
• CGC500™ voor 100 A en een maximale geleiderdiameter van 15,7 mm (onderdeelnr. 40-382)
Geleverd met split-core stroomtransformators met een kabellengte van 1,8 m
• CGC500™ voor 400 A en een maximale geleiderdiameter van 36 mm (onderdeelnr. 40-383)
Geleverd met split-core stroomtransformators met een kabellengte van 1,5 m
• CGC500™ voor 4000 A en een maximale geleiderdiameter van 179 mm (onderdeelnr. 40-384)
Geleverd met Rogowski-spoelen met een kabellengte van 2m
De CGC500™ communiceert via een LAN-verbinding met de laadstations.

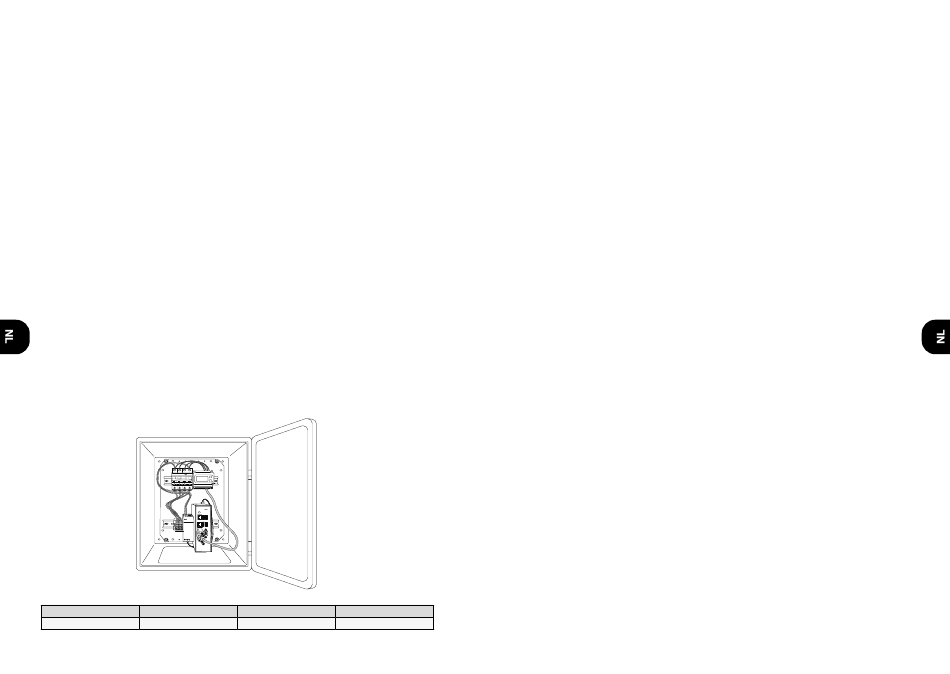

Overzicht

CGC500™ bestaat uit de volgende componenten:
Een behuizing met sleutels en met de volgende binnenin gemonteerde componenten:
• Energiemeter
• Stroomtransformators of Rogowski-spoelen (afhankelijk van de stroomsterkte)
• Industriële PC
• Voedingsbron 24 V
• Zekering 10 A
• Aansluitblokken voor 230 VAC
• Driehoeksleutel voor deur
Alle componenten worden op een DIN-rail gemonteerd.
Model Hoogte
CGC500™ 400 mm
40
Breedte Diepte
300 mm 210 mm
CTEK AB
Installatie
Veiligheid
• Alleen erkende elektriciens mogen de in dit document beschreven installatie uitvoeren.
• Lees en volg de instructies in dit document zorgvuldig alvorens het product te installeren
en te gebruiken.
• De installatie moet voldoen aan de lokale veiligheidsvoorschriften en de IP-classificatie waarborgen
als de kast wordt gewijzigd.
• Zorg ervoor dat de kabels in de CGC500™ niet los zitten als gevolg van trillingen tijdens het
transport. Als er kabels los zitten, sluit u de draden opnieuw aan en draait u de schroeven vast.
• Draag veiligheidsschoenen tijdens de installatie.
Gereedschap
Aanbevolen gereedschap voor installatie:
• Schroevendraaier
• Afstriptang
• Waterpas
• Boor
• Ethernet-kabel
Andere benodigde apparatuur
Voor de installatie van het hele netbeheernetwerk zijn ook de volgende onderdelen nodig.
Deze moeten afzonderlijk worden aangeschaft.
• CHARGESTORM CONNECTED® (of andere CTEK laadstations die compatibel zijn met de CGC500™)
• Ethernet-switch
• Ethernet-kabels
• Schroefverbindingen voor kabeldoorvoeren
• Schroeven voor wandmontage
Algemene informatie vóór installatie
De netwerkkabels installeren
CGC500™ en elk laadstation moeten met ethernetkabels op dezelfde switch worden aangesloten. Als er
bijvoorbeeld acht laadstations in de installatie aanwezig zijn, zijn er negen ethernetkabels nodig. Als inter-
nettoegang vereist is, moet de switch worden aangesloten op het juiste toegangspunt.
Opmerking: De Ethernet-kabels mogen niet langer dan ca. 90 m zijn. Als er langere kabels nodig zijn, moet
het signaal met behulp van repeaters worden versterkt. De Ethernet-kabels moeten Cat5- of Cat6-kabels
met een RJ45-connector aan elk uiteinde zijn.
