Φορτίο
Load
Μεταγωγέας Ethernet
Ethernet switch
Φόρτιση
Charging

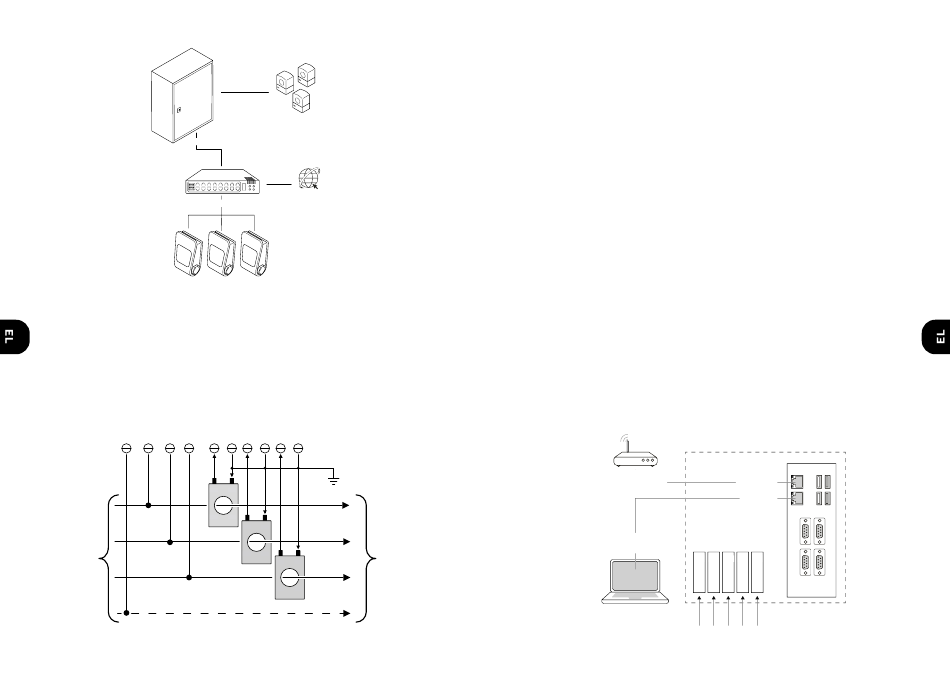

Για την παρακολούθηση άλλων φορτίων στο δίκτυο εξισορρόπησης
φορτίου
1.
Αν η συσκευή παρακολούθησης φορτίου θα πρέπει να παρακολουθεί και άλλα φορτία στις εγκαταστάσεις,
θα πρέπει να τοποθετήσετε καλώδια μετασχηματιστή ρεύματος μεταξύ του μετρητή ενέργειας του CGC500™
και του σχετικού σημείου μέτρησης.
2.
Τοποθετήστε έναν μετασχηματιστή ρεύματος ανά φάση, δηλ. τρεις μετασχηματιστές ρεύματος: L1, L2 και
L3. Παρακάτω ακολουθεί ένα παράδειγμα σύνδεσης σε τριφασικό σύστημα.
Σημείωση: Η μέτρηση του ρεύματος γίνεται μέσω των μετασχηματιστών ρεύματος. Βεβαιωθείτε ότι το
μετασχηματιστής ρεύματος είναι τοποθετημένος στη σωστή κατεύθυνση, προκειμένου να μην αντιστρέφεται η
τιμή. Η μέτρηση του ρεύματος και της τάσης πρέπει να γίνεται στην ίδια φάση. Θα πρέπει να υπάρχει διαθέσιμος
ένας ουδέτερος αγωγός.
7
8
9
10
1
S1
S1
P1
P1
24
Ρεύμα
Current
Internet
Internet
2
3
4
5
6
S2
S2
L1
L1
P2
P2
S1
S1
S2
S2
L2
L2
P1
P1
P2
P2
S1
S1
S2
S2
L3
L3
P1
P1
P2
P2
N
N
CTEK AB
Για να κάνετε τους απαιτούμενους ελέγχους πριν από την εγκατάσταση
1.
Σχεδιάστε την εγκατάσταση σχετικά με όλα τα υποσυστήματα, τους σταθμούς φόρτισης, το CGC500™,
τον μεταγωγέα Ethernet, τους μετασχηματιστές ρεύματος και τα καλώδια.
2.
Βεβαιωθείτε ότι η τοποθέτηση όλου του εξοπλισμού είναι κατάλληλη για κανονική λειτουργία και συντήρηση.
3.
Βεβαιωθείτε ότι ο τοίχος είναι κατάλληλος για τη στερέωση του περιβλήματος του CGC500™. Το CGC500™
πρέπει να τοποθετηθεί κοντά στο σημείο μέτρησης (εισερχόμενα καλώδια τροφοδοσίας ή δίπλα στην
κεντρική ασφάλεια). Βεβαιωθείτε επίσης ότι ο τοίχος μπορεί να στηρίξει το βάρος του περιβλήματος με τα
εξαρτήματα. Το βάρος είναι κατά προσέγγιση 9 κιλά.
4.
Αν η σύνδεση στο διαδίκτυο γίνεται μέσω δικτύου 3G/4G, βεβαιωθείτε ότι υπάρχει επαρκές σήμα στη
συγκεκριμένη τοποθεσία για τον εξοπλισμό. Μην εγκαταστήσετε κεραία στο εσωτερικό του περιβλήματος
CGC500™, καθώς μπορεί να αποκλείσει τη λήψη.
Για να τοποθετήσετε τον σταθμό φόρτισης EV
1.
Συνδέστε τα καλώδια Ethernet και τροφοδοσίας στους Σταθμούς φόρτισης EV. Όλα τα καλώδια Ethernet
θα πρέπει να συνδεθούν στο ίδιο δίκτυο τοπικής περιοχής, LAN.
2.
Συνδέστε τις φάσεις τροφοδοσίας στους σταθμούς φόρτισης EV. Λάβετε υπόψη την εναλλαγή φάσεων.
Αυτή θα πρέπει να είναι γνωστή κατά τη διαμόρφωση της εξισορρόπησης φορτίου στη ρύθμιση παραμέτρων
του λογισμικού.
Για να διαμορφώσετε τον σταθμό φόρτισης EV
Διαμορφώστε κάθε σταθμό φόρτισης EV ξεχωριστά μέσω του ενσωματωμένου Web GUI, στο οποίο έχετε
πρόσβαση από τη διασύνδεση mini USB, έτσι ώστε να ενεργοποιηθεί το NanoGrid™. Ανατρέξτε στο «Εγχειρίδιο
διαμόρφωσης CCU NanoGrid, Pd_CM_004».
Επιβεβαιώστε ότι η έκδοση του υλικολογισμικού κάθε σταθμού φόρτισης EV είναι η R3.6.1 ή νεότερη.
Μην ξεχάσετε να κάνετε επανεκκίνηση αφού αλλάξετε τις ρυθμίσεις διαμόρφωσης.
Για την εγκατάσταση του CGC500™
1.
Εντοπίστε τις οπές τοποθέτησης και στερεώστε το περίβλημα με τις κατάλληλες βίδες για τον τοίχο.
2.
Τοποθετήστε τα εισερχόμενα καλώδια (καλώδια ρεύματος, Ethernet και μετασχηματιστή) μέσα στο περίβλημα
στο πάνω ή στο κάτω μέρος. Διαχωρίστε τα καλώδια επικοινωνίας από τα καλώδια τροφοδοσίας.
Μεταγωγέας/
Δρομολογητής
Switch/Router
Διεπαφή Σέρβις
Service interface
192.168.7.2
192.168.7.2
L3
3.
Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα.
CTEK AB
WAN/LAN
WAN/LAN
ΣΕΡΒΙΣ
SERVICE
L3 L2 L1 N PE
L2
L1
N
PE
25
