CONTENU
CTEK GRID CENTRAL - CGC500™ ................................................................. 3
Aperçu ............................................................................................................. 3
Installation ...................................................................................................... 4
Sécurité ..........................................................................................................................4
Outils ................................................................................................................................4
Autres équipements requis ....................................................................................4
Informations générales avant installation .................................................. 4
Pour installer les câbles réseau ............................................................................4
Pour surveiller d'autres charges au sein du réseau
d'équilibrage de charge ...........................................................................................5
À vérifier avant l'installation ....................................................................................6
Pour installer la borne de charge EV ..................................................................6
Pour configurer la borne de charge EV ...............................................................6
Pour installer le CGC500™ ......................................................................................6
Pour configurer le CGC500™ .................................................................................7
Pour vérifier l'installation .........................................................................................8
Recycler le produit .....................................................................................................8
Références ....................................................................................................................8
Déclaration de garantie de CTEK .................................................................. 9
Garantie limitée ...........................................................................................................9
Circonstances annulant la garantie limitée ......................................................9
Informations supplémentaires ..............................................................................9
Restrictions d'utilisation à l'échelle nationale .................................................9
Copyright ........................................................................................................ 9
Révisions ......................................................................................................................10
30
CTEK GRID CENTRAL - CGC500™
Le CTEK GRID CENTRAL 500 - CGC500™ est la version haute capacité du grid central de CTEK pour
l'équilibrage de charge et la surveillance NanoGrid™ destinées aux réseaux de charge des véhicules élec-
triques. Le CGC500™ peut surveiller et gérer jusqu'à 500 connecteurs EV de stations de charge. Il peut
également surveiller d'autres recharges sur le site d'installation tout en maintenant une charge équilibrée
sur l'intégralité du réseau d'alimentation. Le CGC500™ est disponible en trois versions différentes, selon
le capteur de tension sélectionné :
• Le CGC500™ pour 100 A avec un diamètre de conducteur maximum de 15,7 mm (Part no. 40-382)
Fourni avec des transformateurs de courant à noyau fractionné avec une longueur de câble de 1,8 m
• Le CGC500™ pour 400 A avec un diamètre de conducteur maximum de 36 mm (Part no. 40-383)
Fourni avec des transformateurs de courant à noyau fractionné avec une longueur de câble de 1,5 m
• Le CGC500™ pour 4000 A avec un diamètre de conducteur maximum de 179 mm (Part no. 40-384)
Fourni avec des bobines de Rogowski avec une longueur de câble de 2 m
Le CGC500™ communique avec les bornes de charge via une connexion LAN.
Aperçu

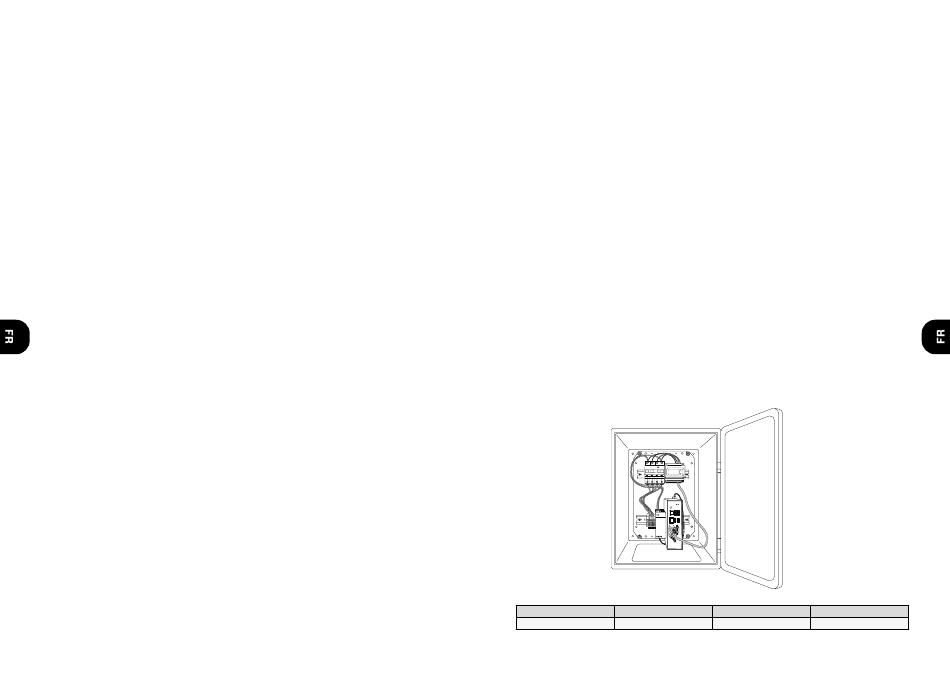

Le CGC500™ est composé des éléments suivants :
Un boîtier fermant à clé, qui contient les composants suivants, montés à l'intérieur :
• Compteur d'énergie
• Transformateurs de courant ou bobines de Rogowski (en fonction du courant nominal)
• PC industriel
• Alimentation 24 V
• Fusible 10 A
• Borniers pour 230 VAC
• Clé triangulaire pour porte
Tous les composants sont montés sur un rail DIN.
Modèle
CGC500™
CTEK AB CTEK AB
Hauteur Largeur
400 mm 300 mm
Profondeur
210 mm
