MULTI XS 3600
Batterieladegerät
Für Blei-Säure-Batterien 1,2-120Ah
Bedienungsanweisung und Leitfaden
für das professionelle Laden von
Starter und Tiefzyklusbatterien
DE

Werbung

loading

  Inhaltszusammenfassung für CTEK MXS 3600

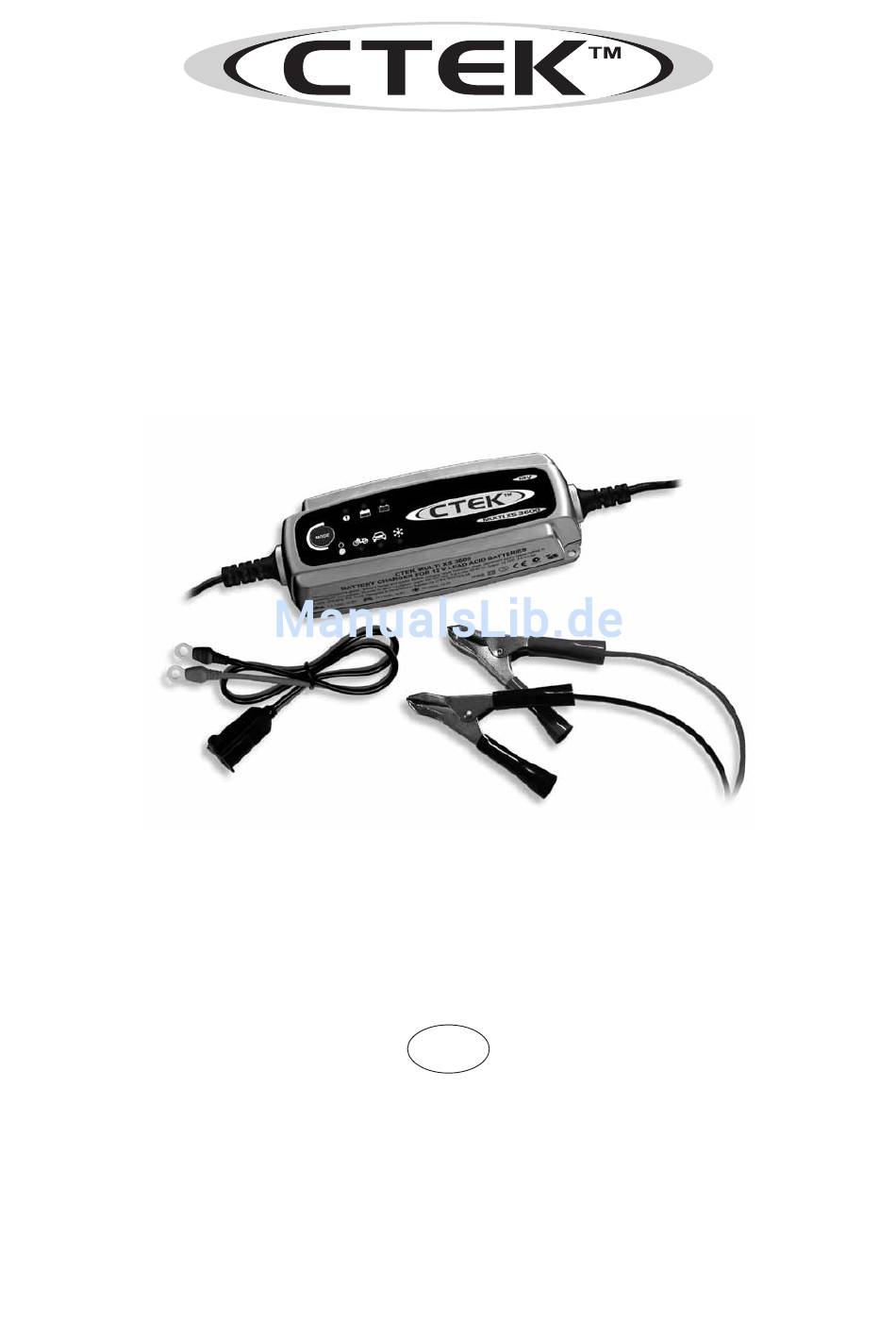

  • Seite 1 MULTI XS 3600 Batterieladegerät Für Blei-Säure-Batterien 1,2-120Ah Bedienungsanweisung und Leitfaden für das professionelle Laden von Starter und Tiefzyklusbatterien...
  • Seite 2 MULTI XS 3600 einschl. der Funktionen für Langzeitladung, Kontrollmessung und die Wiederherstellung völlig entladener Batterien. MULTI XS 3600 gehört zu einer Serie professioneller Ladegeräte der Firma CTEK SWEDEN AB. Der Batterielader repräsentiert den neuesten Stand der Technik in der Sparte Batterieladung. MULTI XS 3600 gewährleistet maximale Lebensdauer Ihrer Batterien.
  • Seite 3: Batterietypen Und Einstellungen

    BATTERIETYPEN UND EINSTELLUNGEN MULTI XS 3600 kann für das Laden verschiedener Typen von 12V Blei-Säure-Batterien, offenen Batterien, MF-, AGM- sowie den meisten GEL-Batterien mühelos eingestellt werden.. Die folgenden Empfehlungen dienen nur als Richtschnur. Im Zweifelsfalle gelten stets die Empfehlungen des Batterieherstellers.
  • Seite 4 Verpolungsschutz Bei falschem Anschluss der Batteriekabel verhütet der Verpolungsschutz des Geräts Schäden am Ladegerät oder an der Batterie. Dabei leuchtet die rote Warnlampe (0) auf. Ladevorgang starten 1. Korrekte Stromstärke und Spannung durch Druck auf Modus-Taste einstellen, bis die Lampe bei der be- treffenden Einstellung aufleuchtet.
  • Seite 5: Überhitzungsschutz

    LADEPHASEN Das MULTI XS 3600 hat eine vierstufige vollautomatische Ladecharakteristik IUoUp. Zu Beginn des Ladevor- gangs liefert das Ladegerät den maximal eingestellten Strom an die Batterie (0,8 oder 3,6A), und die Batterie- spannung steigt bis zum eingestellten Niveau 14,4V oder 14,7V an. An diesem Punkt schaltet das Ladegerät auf konstante Spannung um, und die Stromzufuhr zur Batterie wird schrittweise reduziert. Wenn der Strom 0,4A erreicht, schaltet das Ladegerät auf Pulserhaltung um.
  • Seite 6: Garantie

    Unbefugten geöffnet oder repariert wurde (befugt sind in diesem Zusammenhang nur das Personal von CTEK SWEDEN AB oder der Vertragshändler). CTEK SWEDEN AB liefert keine weitere Garantie und haftet nicht für Kosten (Folgekosten), die sich aus der eventuellen Missachtung der obigen Garantiebeschränkung ergeben.
  • Seite 7: Herstellererklärung

    HERSTELLERERKLÄRUNG CTEK SWEDEN AB, Rostugnsvägen 3, 776 70 VIKMANSHYTTAN, SCHWEDEN, versichert hiermit in eigener Verantwortung, dass das Batterieladegerät MULTI XS 3600 folgende Niederspannungsnormen erfüllt: EN60335-1, EN60335-2-29 gemäß Richtlinie 73/23/EWG mit Ergänzung von 93/68/EWG. Dieses Produkt entspricht ebenfalls folgenden EMV-Normen: EN 61000-3-3, EN 61000-3-2, EN55014-1 u. EN55014-2 gemäß Richtlinie 89/336/EWG mit Ergänzung von 92/31/EWG u.
