MANUAL
CONGRATULATIONS
to the purchase of your new professional switch mode battery charger. This charger is
included in a series of professional chargers from CTEK SWEDEN AB and represents the
latest technology in battery charging.

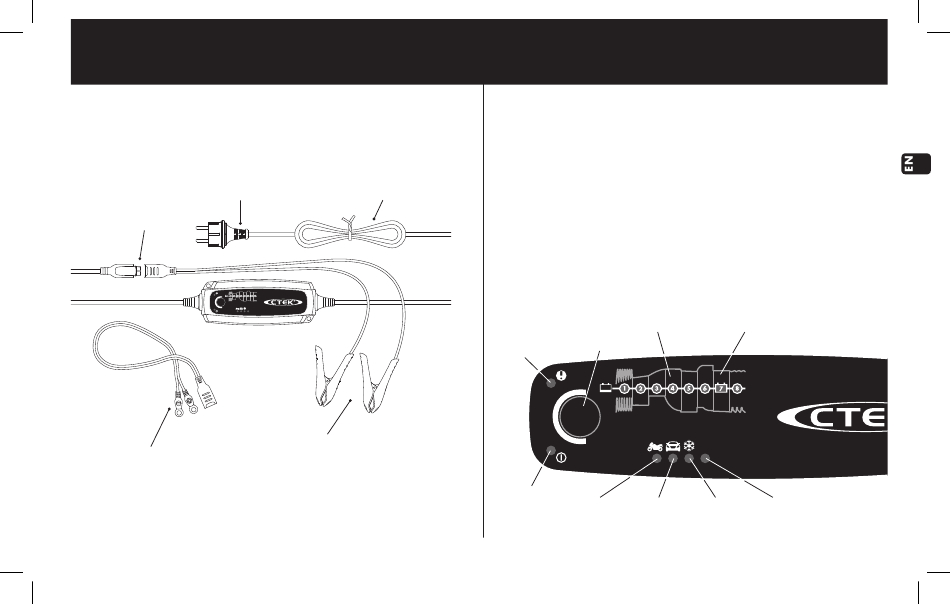

SUPPLY PLUG*
CTEK COMFORT CONNECT
CHARGE CABLE
MODE
CTEK COMFORT CONNECT – eyelet M6
* Supply plugs may differ to suit your wall socket.
20015075E Manual MXS 5.0, EU. Print file 005.indd 3
MAINS CABLE
MXS 5.0
12V/5A
RECOND
CTEK COMFORT CONNECT – clamp
CHARGING
1. Connect the charger to the battery.
2. Connect the charger to the wall socket. The power lamp will indicate that the mains
cable is connected to the wall socket. The error lamp will indicate if the battery clamps
are incorrectly connected. The reverse polarity protection will ensure that the battery
or charger will not be damaged.
3. Press the MODE-button to select charging program.
4. Follow the 8-step display through the charging process.
The battery is ready to start the engine when STEP 4 is lit.
The battery is fully charged when STEP 7 is lit.
5. Stop charging at any time by disconnecting the mains cable from the wall socket.
REAdY TO USE
MOdE BUTTON
ERROR LAMP
MODE
POWER LAMP
SMALL
NORMAL
BATTERY
BATTERY
PROGRAM
PROGRAM
FULLY CHARGEd
RECOND
COLd
RECONd
WEATHER
PROGRAM
PROGRAM
EN • 3
2011-10-10 16:49:30
MXS 5.0
12V/5A
