Produktbeschreibung
10
S
1
S
2

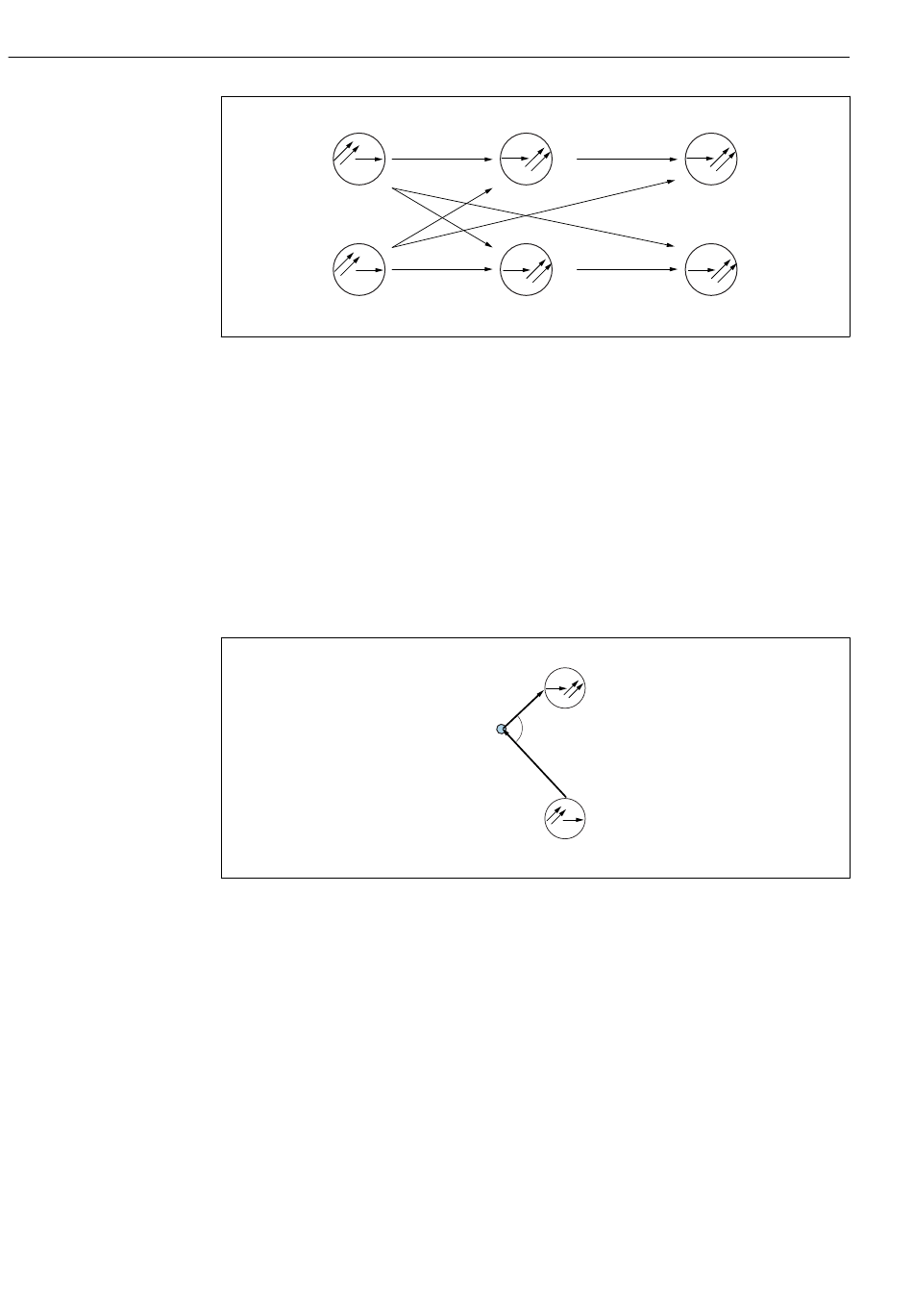

 5 4-Strahl-Wechsellicht-Verfahren
S S Lichtquelle
1 2
E Lichtempfänger für 90°-Streulicht
90
E Lichtempfänger für 135°-Streulicht
135
90°-Streulicht-Methode
Die Messung erfolgt mit einer Wellenlänge von 860 nm, wie in ISO 7027/EN 27027
beschrieben.
Der ausgesendete Lichtstrahl wird durch die Feststoffpartikel im Medium gestreut. Die so
erzeugte Streustrahlung wird über Streulichtempfänger, die im Winkel von 90° zu den
Lichtquellen angeordnet sind, gemessen. Die Trübung des Mediums wird aus der Streu-
lichtmenge ermittelt.
 6 Prinzip 90°-Streulicht-Methode
S Lichtquelle
E Empfänger
P Partikel
135°-Rückstreulicht-Methode
Der ausgesendete Lichtstrahl wird durch die Feststoffpartikel im Medium gestreut. Die
erzeugte Rückstreuung wird über Streulichtempfänger, die neben den Lichtquellen ange-
ordnet sind, gemessen. Die Trübung des Mediums wird über die Rückstreulichtmenge
ermittelt. Mit dieser Form der Streulichtmessung lassen sich sehr hohe Trübungswerte
messen.
E
1-135
E
2-135
E
P a
S
Turbimax CUS51D
E
1-90
E
2-90
A0030847
A0030852
