4.3

Ausrichtung

Montieren Sie die Optikgehäuse (Sender und Empfänger) mit Dichtungen auf die Flansche und
ziehen Sie die Schrauben über Kreuz fest.
Bei der Montage der Optikgehäuse müssen sich die großen Federn der Ausrichtungsflansche im
unteren Bereich des Flansches befinden. Alle Spülausläufe müssen nach unten weisen.
Richten Sie die Optikgehäuse wie folgt aus:
Richten Sie den anpassbaren Flansch grob so aus, dass die beiden Scheiben parallel sind.
Empfängerseite

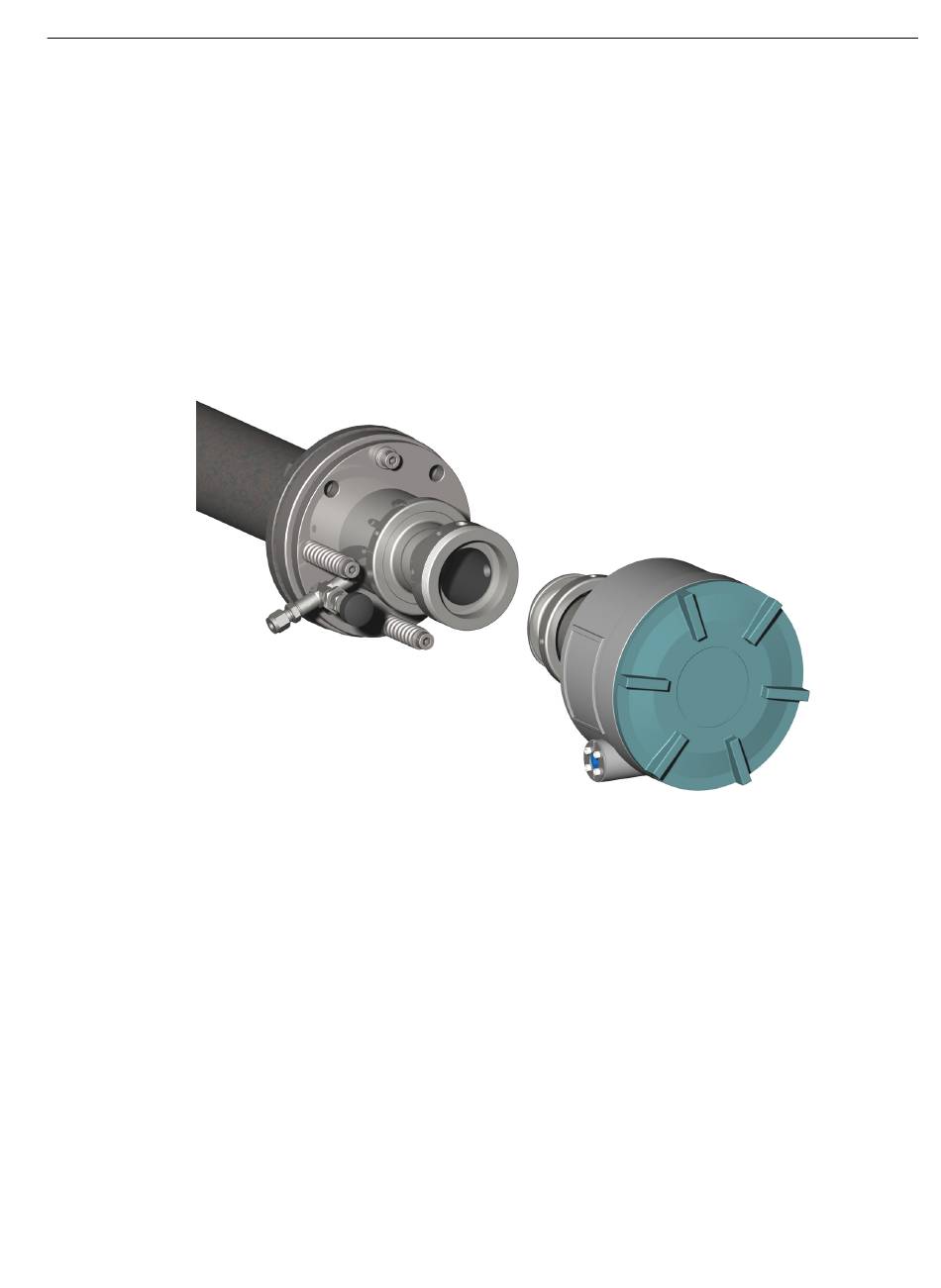

Bild 4-4
Lösen Sie – mit Hilfe des mitgelieferten Werkzeugs – den am weitesten vom Prozess entfernten
Verschlussring des Empfängers und entfernen Sie den Empfänger des Optikgehäuses.
Empfängerseite
LDS 6, Optikgehäuse CD 6
Betriebsanleitung, 01/2022, A5E01134371-04
Entfernen des Empfängers des Optikgehäuses
Installationsrichtlinien
4.3 Ausrichtung
