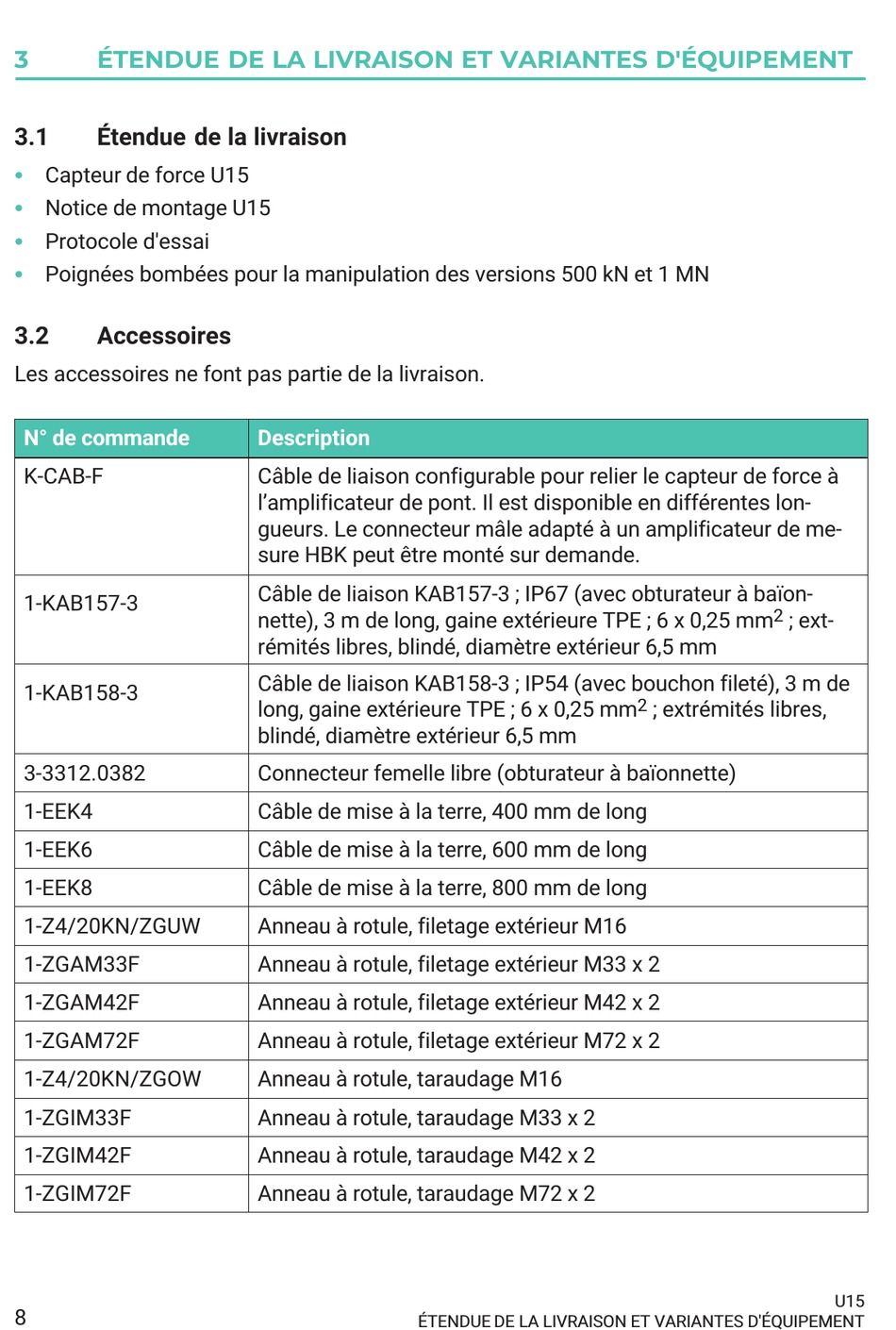

3 ÉTENDUE DE LA LIVRAISON ET VARIANTES D'ÉQUIPEMENT
3.1 Étendue de la livraison
S
Capteur de force U15
S
Notice de montage U15
S
Protocole d'essai
S
Poignées bombées pour la manipulation des versions 500 kN et 1 MN
3.2

Accessoires

Les accessoires ne font pas partie de la livraison.
N° de commande
K-CAB-F
1-KAB157-3
1-KAB158-3
3-3312.0382
1-EEK4
1-EEK6
1-EEK8
1-Z4/20KN/ZGUW
1-ZGAM33F
1-ZGAM42F
1-ZGAM72F
1-Z4/20KN/ZGOW
1-ZGIM33F
1-ZGIM42F
1-ZGIM72F
8
Description
Câble de liaison configurable pour relier le capteur de force à
l'amplificateur de pont. Il est disponible en différentes lon­
gueurs. Le connecteur mâle adapté à un amplificateur de me­
sure HBK peut être monté sur demande.
Câble de liaison KAB157-3 ; IP67 (avec obturateur à baïon­
nette), 3 m de long, gaine extérieure TPE ; 6 x 0,25 mm
rémités libres, blindé, diamètre extérieur 6,5 mm
Câble de liaison KAB158-3 ; IP54 (avec bouchon fileté), 3 m de
long, gaine extérieure TPE ; 6 x 0,25 mm
blindé, diamètre extérieur 6,5 mm
Connecteur femelle libre (obturateur à baïonnette)
Câble de mise à la terre, 400 mm de long
Câble de mise à la terre, 600 mm de long
Câble de mise à la terre, 800 mm de long
Anneau à rotule, filetage extérieur M16
Anneau à rotule, filetage extérieur M33 x 2
Anneau à rotule, filetage extérieur M42 x 2
Anneau à rotule, filetage extérieur M72 x 2
Anneau à rotule, taraudage M16
Anneau à rotule, taraudage M33 x 2
Anneau à rotule, taraudage M42 x 2
Anneau à rotule, taraudage M72 x 2
ÉTENDUE DE LA LIVRAISON ET VARIANTES D'ÉQUIPEMENT
2
; ext­
2
; extrémités libres,
