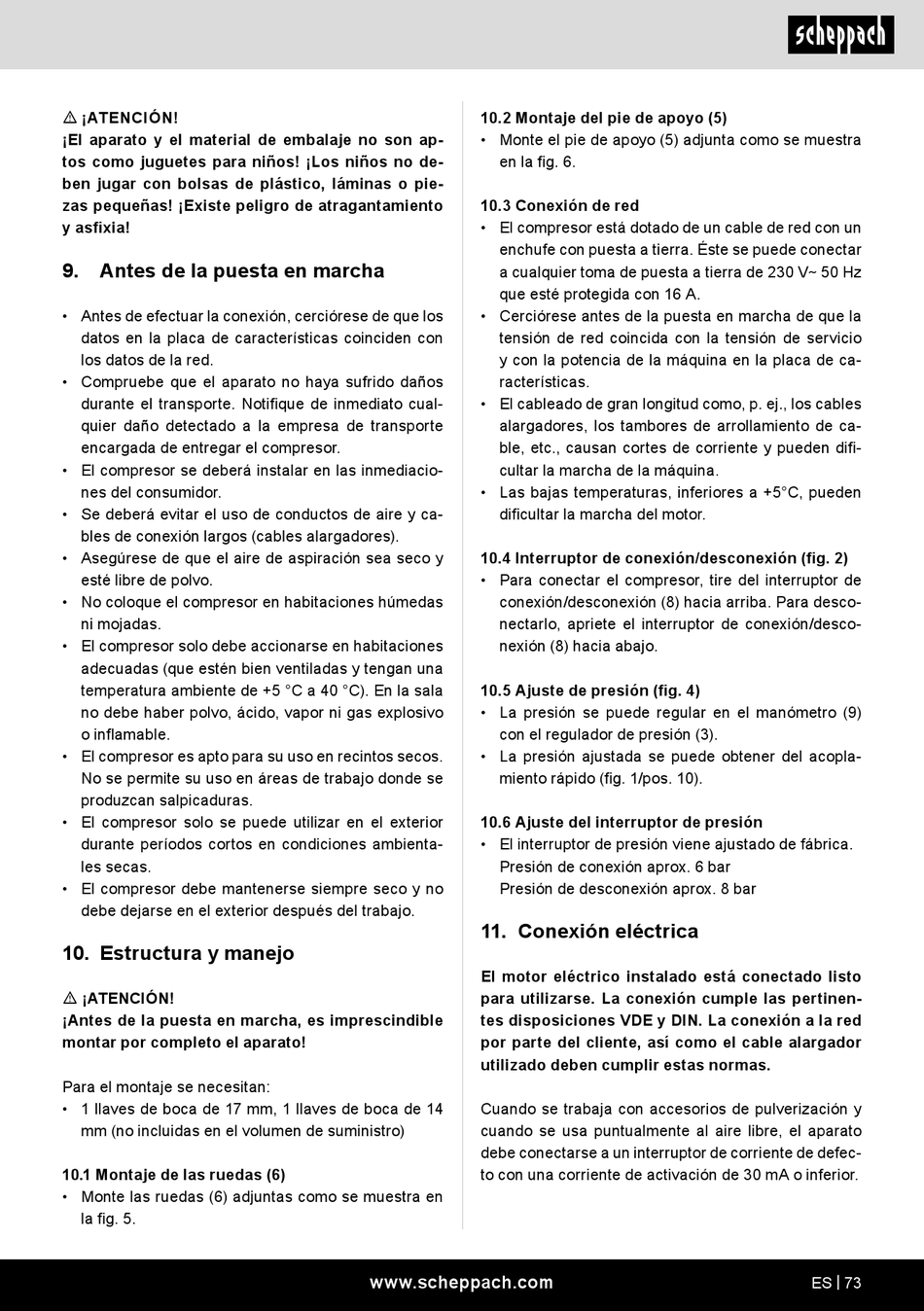

m ¡ATENCIÓN!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
9.

Antes de la puesta en marcha

• Antes de efectuar la conexión, cerciórese de que los
datos en la placa de características coinciden con
los datos de la red.
• Compruebe que el aparato no haya sufrido daños
durante el transporte. Notifique de inmediato cual-
quier daño detectado a la empresa de transporte
encargada de entregar el compresor.
• El compresor se deberá instalar en las inmediacio-
nes del consumidor.
• Se deberá evitar el uso de conductos de aire y ca-
bles de conexión largos (cables alargadores).
• Asegúrese de que el aire de aspiración sea seco y
esté libre de polvo.
• No coloque el compresor en habitaciones húmedas
ni mojadas.
• El compresor solo debe accionarse en habitaciones
adecuadas (que estén bien ventiladas y tengan una
temperatura ambiente de +5 °C a 40 °C). En la sala
no debe haber polvo, ácido, vapor ni gas explosivo
o inflamable.
• El compresor es apto para su uso en recintos secos.
No se permite su uso en áreas de trabajo donde se
produzcan salpicaduras.
• El compresor solo se puede utilizar en el exterior
durante períodos cortos en condiciones ambienta-
les secas.
• El compresor debe mantenerse siempre seco y no
debe dejarse en el exterior después del trabajo.

10. Estructura y manejo

m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
Para el montaje se necesitan:
• 1 llaves de boca de 17 mm, 1 llaves de boca de 14
mm (no incluidas en el volumen de suministro)
10.1 Montaje de las ruedas (6)
• Monte las ruedas (6) adjuntas como se muestra en
la fig. 5.
10.2 Montaje del pie de apoyo (5)
• Monte el pie de apoyo (5) adjunta como se muestra
en la fig. 6.
10.3 Conexión de red
• El compresor está dotado de un cable de red con un
enchufe con puesta a tierra. Éste se puede conectar
a cualquier toma de puesta a tierra de 230 V∼ 50 Hz
que esté protegida con 16 A.
• Cerciórese antes de la puesta en marcha de que la
tensión de red coincida con la tensión de servicio
y con la potencia de la máquina en la placa de ca-
racterísticas.
• El cableado de gran longitud como, p. ej., los cables
alargadores, los tambores de arrollamiento de ca-
ble, etc., causan cortes de corriente y pueden difi-
cultar la marcha de la máquina.
• Las bajas temperaturas, inferiores a +5°C, pueden
dificultar la marcha del motor.
10.4 Interruptor de conexión/desconexión (fig. 2)
• Para conectar el compresor, tire del interruptor de
conexión/desconexión (8) hacia arriba. Para desco-
nectarlo, apriete el interruptor de conexión/desco-
nexión (8) hacia abajo.
10.5 Ajuste de presión (fig. 4)
• La presión se puede regular en el manómetro (9)
con el regulador de presión (3).
• La presión ajustada se puede obtener del acopla-
miento rápido (fig. 1/pos. 10).
10.6 Ajuste del interruptor de presión
• El interruptor de presión viene ajustado de fábrica.
Presión de conexión aprox. 6 bar
Presión de desconexión aprox. 8 bar
11. Conexión eléctrica
El motor eléctrico instalado está conectado listo
para utilizarse. La conexión cumple las pertinen-
tes disposiciones VDE y DIN. La conexión a la red
por parte del cliente, así como el cable alargador
utilizado deben cumplir estas normas.
Cuando se trabaja con accesorios de pulverización y
cuando se usa puntualmente al aire libre, el aparato
debe conectarse a un interruptor de corriente de defec-
to con una corriente de activación de 30 mA o inferior.
