- Seite 1 Deutsch PAN Profimeter...
-
Seite 2: Inhaltsverzeichnis

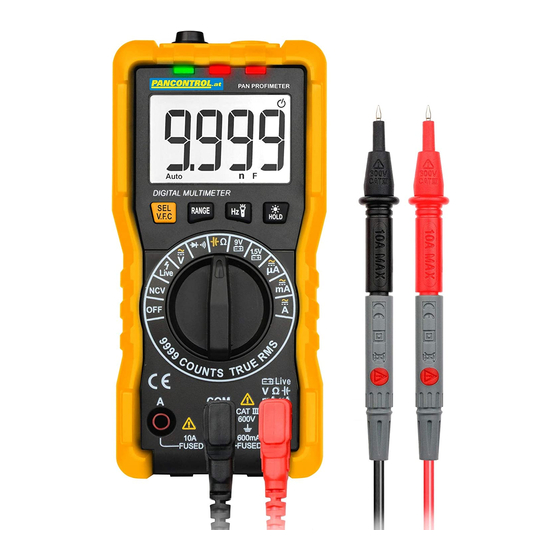

Deutsch Bedienungsanleitung PAN Profimeter Digitalmultimeter True RMS Inhalt Einleitung ..................3 Lieferumfang................3 Allgemeine Sicherheitshinweise ..........4 Erläuterungen der Symbole am Gerät ......... 6 Bedienelemente und Anschlussbuchsen ........8 Das Display und seine Symbole ..........10 Technische Daten ..............11 Bedienung .................. -
Seite 3: Einleitung
Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 4: Allgemeine Sicherheitshinweise
Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. • Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen). - Seite 5 Deutsch • Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an, während der Drehschalter auf Stromstärke, Widerstand oder Diodentest eingestellt ist. Das kann zur Beschädigung des Geräts führen. • Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die Batterie.
-
Seite 6: Erläuterungen Der Symbole Am Gerät
Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Gefährliche Spannung! Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. - Seite 7 Deutsch 600 V max. Spannung gegen Erde 600 V (AC / DC) FUSED Strom-Messbereich abgesichert (600 mA / 10 A) Batteriefach Erdungssymbol...
-
Seite 8: Bedienelemente Und Anschlussbuchsen
Deutsch 5. Bedienelemente und Anschlussbuchsen Anzeige Funktionstasten (Bedeutung siehe unten.) Drehschalter 10 A-Buchse Gemeinsame Anschlussbuchse (COM) Multifunktionsbuchse NCV-Sensor Messpunktbeleuchtung (Taschenlampe) - Seite 9 Deutsch Die Funktionstasten und ihre Bedeutung Auswahltaste V.F.C Spannungsmessung bei variabler Frequenz Automatische Bereichswahl / manuelle RANGE Bereichswahl Messpunktbeleuchtung (Taschenlampe) Frequenzmessung Hintergrundbeleuchtung HOLD Data hold (angezeigten Wert halten) Der Drehschalter und seine Symbole Gerät abgeschaltet Kontaktloser Spannungsprüfer Live Einpolige Spannungsprüfung Gleichspannungsmessung / Wechselspannungsmessung Diodentest Durchgangsprüfung...
-
Seite 10: Das Display Und Seine Symbole
Deutsch 6. Das Display und seine Symbole Gleichspannung/-strom Wechselspannung/-strom HOLD Data hold (angezeigten Wert halten) Kontaktloser Spannungsprüfer Diodentest V.F.C Spannungsmessung bei variabler Frequenz Live Einpolige Spannungsprüfung Durchgangsprüfung Betriebsanzeige Sicherung defekt Batterie schwach AUTO Automatische Bereichswahl Manual manuelle Bereichswahl Spannungsmessung Strommessung Kapazitätsmessung ... -
Seite 11: Technische Daten
Deutsch 7. Technische Daten Anzeige 4 Stellen (bis 9999) Überlastanzeige Polarität automatisch - Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert angezeigt. Kategorie CAT II 600 V (Einsatzbereich) CAT III 300 V max. Spannung gegen Erde 600 V AC / DC Überlastschutz 600 V... - Seite 12 Deutsch Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert *) 999,9 mV 0,1 mV 9,999 V 0,001 V ±(0,7% + 3 digits Gleichspannung (V=) 99,99 V 0,01 V 600 V 0,1 V ±(0,8% + 2 digits 0,999 V 0,001 V 9,999 V 0,01 V ±(1,0% + 3 digits)
- Seite 13 Deutsch Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert *) ±(4,0% + 30 digits) 9,999 nF 0,001 nF 99,99 nF 0,01 nF 999,9 nF 0,1 nF 9,999 µF 0,001 µF Kapazität (F) ±(4,0% + 3 digits) 99,99 µF 0,01 µF 999,9 µF 0,1 µF 9,999 mF...
-
Seite 14: Bedienung
Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise. (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. • Wird während der Messung am Display "OL" angezeigt, so überschreitet der Messwert den eingestellten Messbereich. Schalten Sie, soweit vorhanden, in einen höheren Messbereich um. -
Seite 15: Automatische Abschaltung
Deutsch Automatische Abschaltung Wenn keine weiteren Messungen durchgeführt werden, schaltet sich das Gerät nach 15 Minuten automatisch ab. Drücken Sie den SEL/V.F.C-Taste (2.1), während Sie das Gerät einschalten. Dadurch wird die automatische Abschaltung deaktiviert. Automatische Bereichswahl / manuelle Bereichswahl Durch Drücken der RANGE -Taste können Sie den Messbereich manuell auswählen Um in die automatische Bereichswahl zurückzukehren, drücken Sie die RANGE-Taste (2.2) für 2 Sekunden. -
Seite 16: Gleichstrommessung Und Wechselstrommessung
Deutsch Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. DC: Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert angezeigt. Gleichstrommessung und Wechselstrommessung Achtung! Nehmen Sie keine Messungen im 10 A Bereich für mehr als 10 Sekunden vor. -
Seite 17: Frequenzmessung
Deutsch Achtung! Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie folgende Messungen durchführen. Widerstandsmessung / Kapazitätsmessung Stellen Sie den Drehschalter auf die Position Mit der Funktionstaste SEL wechseln Sie zwischen Widerstandsmessung und Kapazitätsmessung Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der... -
Seite 18: Einpolige Spannungsprüfung
Deutsch Durchgangsprüfung / Diodentest Stellen Sie den Drehschalter auf die Position Das Gerät unterscheidet automatisch zwischen Durchgangsprüfung und Diodentest. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse an. Berühren Sie mit den Prüfspitzen die Messpunkte. Durchgangsprüfung: Bei einem Widerstand <... -
Seite 19: Batterietest
Deutsch Stellen Sie den Drehschalter auf die Position Live Schließen Sie das rote Prüfkabel an die Multifunktionsbuchse an. Berühren Sie den Messpunkt. Beim Anliegen von Wechselspannung zeigt die Anzeige "LIVE", die beiden roten LEDs leuchten auf und ein Signalton ertönt. Batterietest Stellen Sie den Drehschalter auf die Position 1,5 V oder... -
Seite 20: Reinigung
Deutsch Achtung! Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der Batterie oder der Sicherung öffnen. Öffnen Sie das Batteriefach. Ersetzen Sie die verbrauchte Batterie durch eine neue - beachten Sie die richtige Polarität! Schließen Sie das Batteriefach wieder. -
Seite 21: Gewährleistung Und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/reklamationsabwicklung Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
