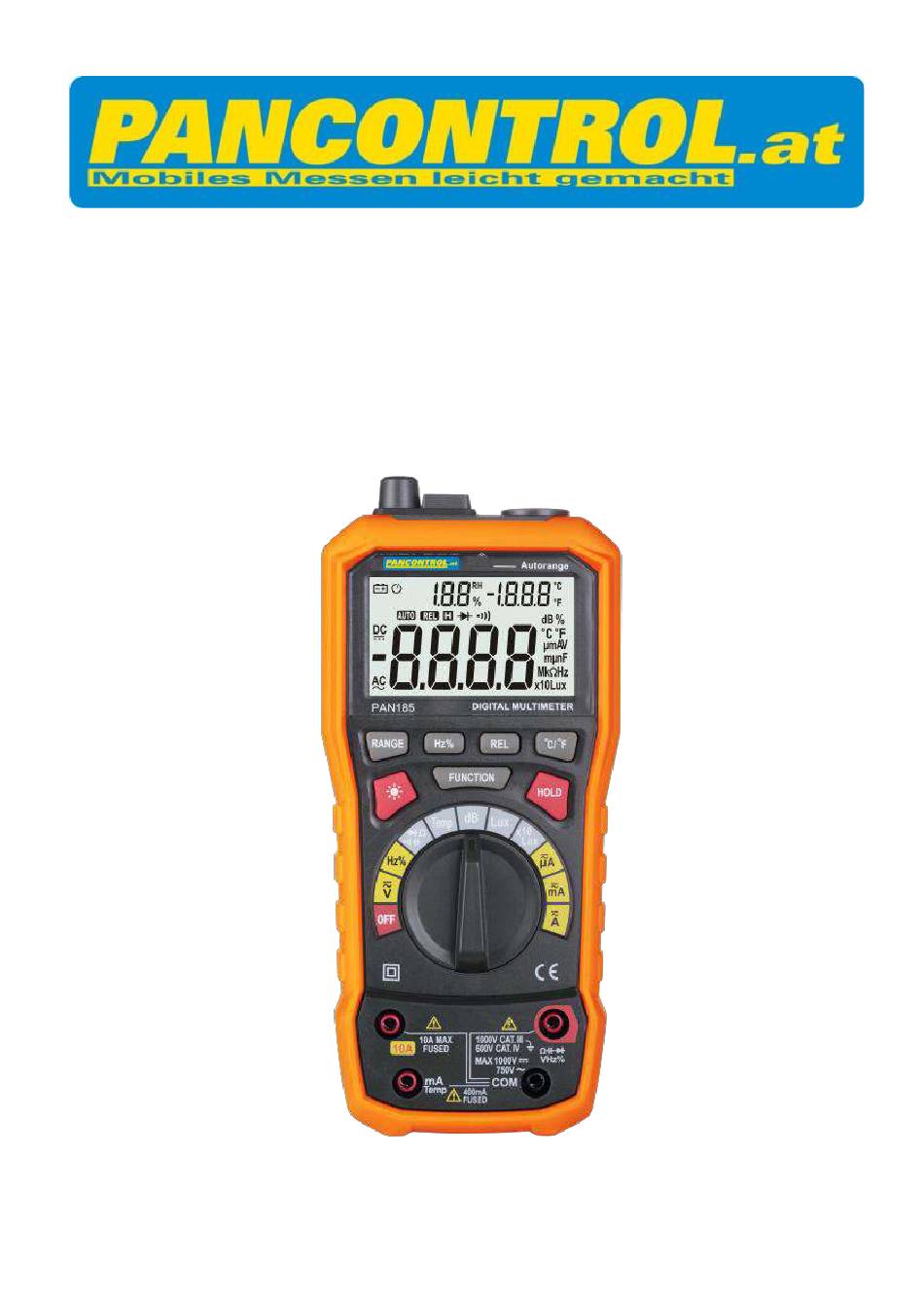

- Seite 1 Deutsch MANUAL PAN 185...
-
Seite 2: Inhaltsverzeichnis
Deutsch Bedienungsanleitung PAN 185 Digitalmultimeter TRUE RMS Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........6 Bedienelemente und Anschlussbuchsen ......... 7 Das Display und seine Symbole ............9 Technische Daten ................10 Bedienung .................. -
Seite 3: Einleitung
Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 4: Allgemeine Sicherheitshinweise
Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. - Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen). - Seite 5 Deutsch - Unterbrechen Spannungsversorgung entladen Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände messen oder Dioden prüfen. - Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an, während der Drehschalter auf Stromstärke, Widerstand oder Diodentest eingestellt ist. Das kann zur Beschädigung des Geräts führen. - Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die Batterie.
-
Seite 6: Erläuterungen Der Symbole Am Gerät
Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Achtung! Gefährliche Spannung! Gefahr von Stromschlag. Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 7: Bedienelemente Und Anschlussbuchsen

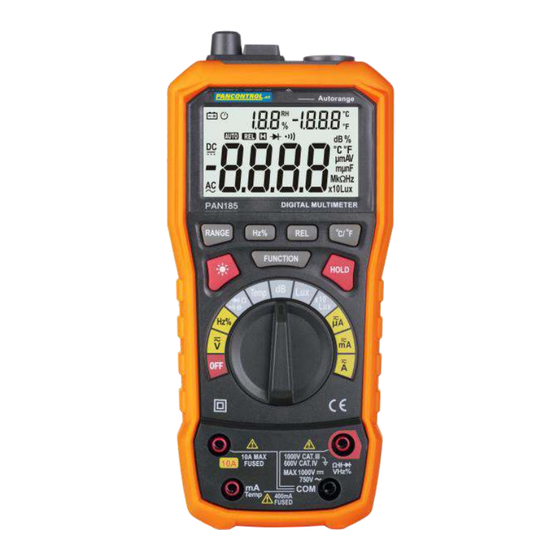

Deutsch 5. Bedienelemente und Anschlussbuchsen Anzeige Die Funktionstasten (Bedeutung siehe unten.) Drehschalter Eingangsbuchsen Geräuschpegel - Sensor (Mikrofon) Temperatur / Luftfeuchte - Sensor Beleuchtungsstärke - Sensor... -
Seite 8: Die Funktionstasten Und Ihre Bedeutung
Deutsch Die Funktionstasten und ihre Bedeutung RANGE Automatische / manuelle Bereichswahl HZ / % Frequenz- und Tastgradmessung Relativwertmessung (REL) °C / °F Temperatureinheit festlegen Hintergrundbeleuchtung FUNCTION Funktion HOLD Data hold (angezeigten Wert halten) Der Drehschalter und seine Symbole Gerät abgeschaltet Gleichspannungsmessung / Wechselspannungsmessung Hz % Frequenz- und Tastgradmessung... -
Seite 9: Das Display Und Seine Symbole
Deutsch 6. Das Display und seine Symbole Wechselspannung/-strom Gleichspannung/-strom Batterie schwach Betriebsanzeige / Automatische Abschaltung iAUTOi Automatische Bereichswahl aktiv Diodentest aktiv Durchgangsprüfung aktiv Data hold (angezeigten Wert halten) iRELI Relativwertmessung (REL) Widerstandsmessung Hz / % Frequenz- und Tastgradmessung °C/°F Temperaturmessung (Typ K Temperaturfühler) Geräuschpegelmessung Beleuchtungsstärkemessung... -
Seite 10: Technische Daten
Deutsch 7. Technische Daten Hauptanzeige 3 1/2 Stellen (bis 3999) Nebenanzeige Umgebungstemperatur und Luftfeuchte Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Messrate 3 / s Kategorie CAT III 1000 V oder (Einsatzbereich) CAT IV 600 V max. Spannung gegen Erde 1000 V DC / 750 V AC Überlastschutz 1000 V... - Seite 11 Deutsch Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 400 mV 0,1 mV 1 mV Gleichspannung 40 V 10 mV ±(0,7% + 2 digits) [V=] 400 V 100 mV 1000 V 400 mV 0,1 mV 1 mV ±(0,8% + 3 digits) Wechselspannung 40 V 10 mV...
- Seite 12 Deutsch Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 9,999 Hz 0,001 Hz ±(2,0% + 5 digits) 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz ±(1,5% + 5 digits) Frequenz 9,999 kHz 0,001 kHz [Hz] 99,99 kHz 0,01 kHz ±(2,0% + 5 digits) 199,9 kHz 0,1 kHz...
-
Seite 13: Bedienung
Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise! (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. • Wird während der Messung am Display "OL"angezeigt, so überschreitet der Messwert den eingestellten Messbereich. Schalten Sie, soweit vorhanden, in einen höheren Messbereich um. -
Seite 14: Relativwertmessung (Rel)
Deutsch Relativwertmessung (REL) Die Funktion „Relativwertmessung“ ermöglicht es Ihnen, Messungen im direkten Vergleich einem vorher abgespeicherten Referenzwert durchführen. Eine Referenzspannung, ein Referenzstrom usw. kann im Gerät vorher abgespeichert werden. Der, bei nachfolgenden Messungen vom Messgerät angezeigte Messwert, ist die Differenz zwischen Referenzwert und gemessener Größe. - Seite 15 Deutsch Gleichspannungsmessung / Wechselspannungsmessung Achtung! Gleichspannung (DC) max. 1.000 V Wechselspannung (AC) max. 750 V Messen Sie keine Spannungen, während auf dem Schaltkreis ein Motor ein- oder ausgeschaltet wird. Das kann zu großen Spannungsspitzen und damit zur Beschädigung des Messgeräts führen. Stromschlaggefahr.
-
Seite 16: Frequenz- Und Tastgradmessung
Deutsch Für Strommessungen bis zu 400 mA (µA) stellen Sie den Drehschalter auf die mA (µA)-Position und schließen den Bananenstecker des roten Prüfkabels an der mA-Buchse an. Für Strommessungen bis zu 10 A stellen Sie den Drehschalter auf die A-Position und schließen den Bananenstecker des roten Prüfkabels an der 10A-Buchse an. -
Seite 17: Temperaturmessung (Typ K Temperaturfühler)
Deutsch Hinweis: Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie folgende Messungen durchführen. Widerstandsmessung / Diodentest / Durchgangsprüfung Stellen Sie den Drehschalter auf die Position Widerstandsmessung, Diodentest Wählen sie mit der FUNCTION-Taste oder Durchgangsprüfung (, oder... -
Seite 18: Geräuschpegelmessung
Deutsch Geräuschpegelmessung Stellen Sie den Drehschalter auf die Position dB Richten Sie das Mikrofon im rechten Winkel auf die Schallquelle. Wenn das Mikrofon starkem Wind (über 10m/s) ausgesetzt ist, kann die Anzeige fehlerhaft sein. vor dem Mikrofon sollte ein Windschutz angebracht werden. -
Seite 19: Instandhaltung
Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind. -
Seite 20: Austauschen Der Sicherungen
Deutsch Austauschen der Sicherung(en) Öffnen Sie das Gerät. Ziehen Sie die defekte Sicherung vorsichtig aus der Halterung. Setzen Sie eine neue Sicherung ein und prüfen Sie den richtigen Sitz. Verwenden Sie nur gleichwertige Sicherungen! Setzen Sie den Deckel des Messgerätes wieder zurück und schrauben Sie ihn fest. -
Seite 21: Gewährleistung Und Ersatzteile
10. Gewährleistung und Ersatzteile Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/complaints Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
