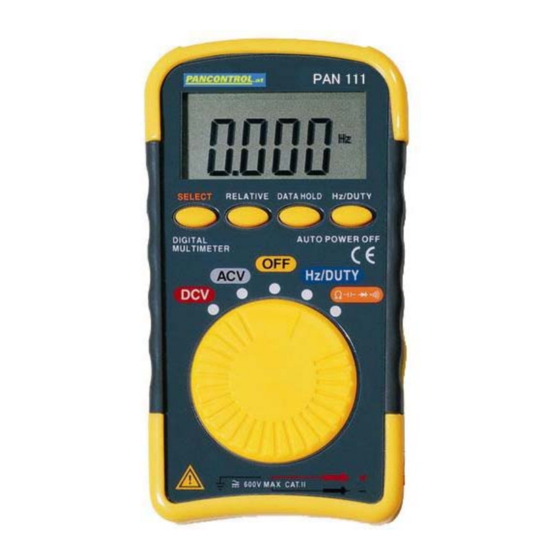

PANCONTROL PAN 111 Bedienungsanleitung

Taschenmultimeter
Vorschau ausblenden Andere Handbücher für PAN 111:

Werbung






Bedienungsanleitung
PAN 111
Taschenmultimeter

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PANCONTROL PAN 111

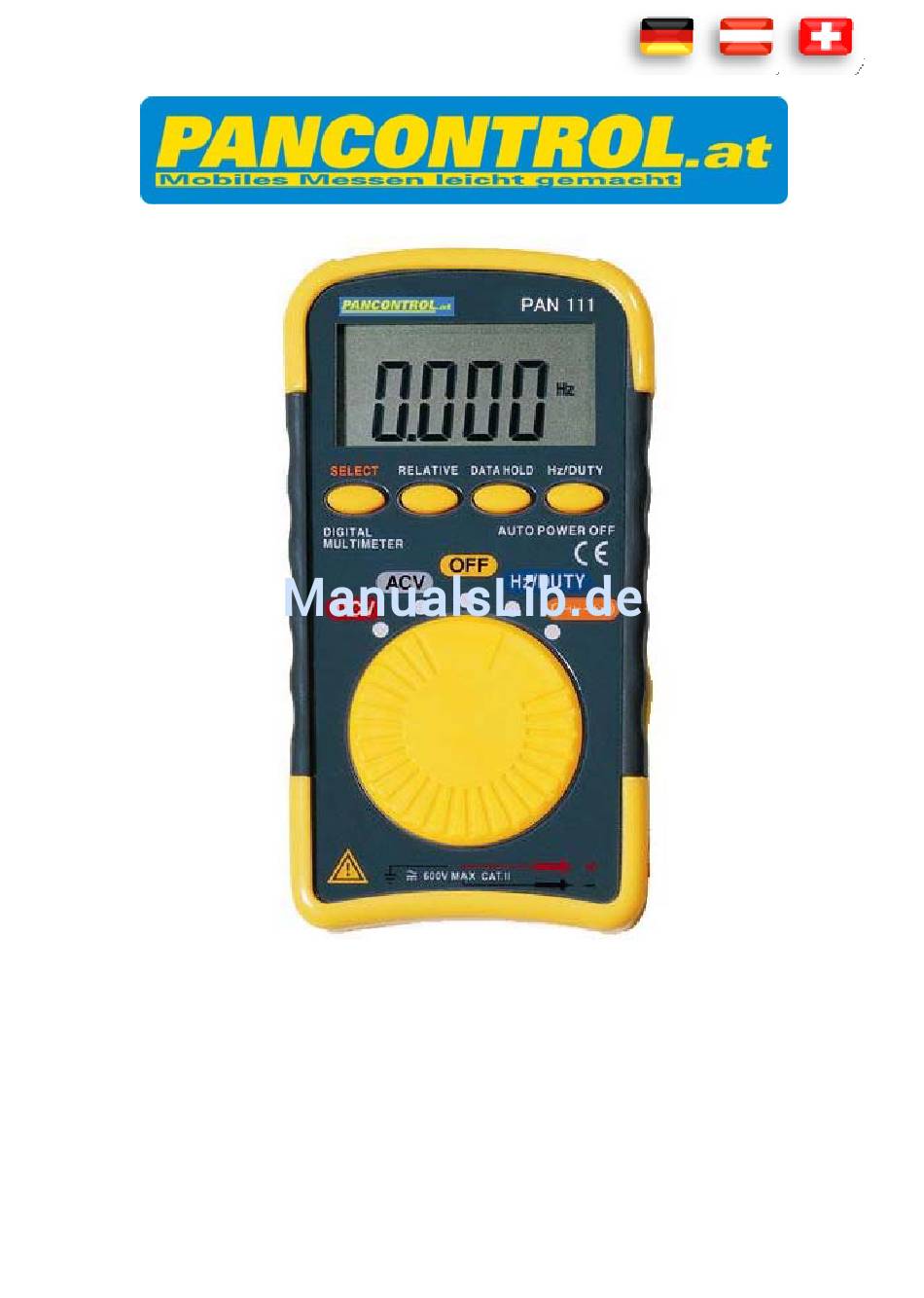

  • Seite 1           Bedienungsanleitung  PAN 111  Taschenmultimeter ...
  • Seite 2: Inhaltsverzeichnis

        Technische Daten..................  7     Bedienung  ....................  9     Instandhaltung  ..................  1 3     Gewährleistung und Ersatzteile ............  1 4   1. Einleitung  Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die  Marke PANCONTROL steht seit über 20 Jahren für praktische, preiswerte und  professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen  Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.    Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des  Gerätes zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des  Gerätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie  insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden  am Gerät, und zu gesundheitlichen Schäden führen.    Verwahren Sie diese Bedienungsanleitung sorgfältig um später nachschlagen,  oder sie mit dem Gerät weitegergeben zu können.     ...
  • Seite 3: Lieferumfang

          2. Lieferumfang  Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf  Transportbeschädigungen und Vollständigkeit.   Messgerät   Prüfkabel   Batterie(n)   Bedienungsanleitung    3. Allgemeine Sicherheitshinweise  Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte  alle Sicherheits‐ und Bedienungshinweise in dieser Anleitung.    ‐ Stellen  Sie  vor  der  Verwendung  sicher,  dass  Prüfkabel  und  Gerät  unbeschädigt  sind  und  einwandfrei  funktionieren.  (z.B.  an  bekannten  Spannungsquellen). ...
  • Seite 4       geprüfte Isoliermaterialien.  ‐ Stellen  Sie  das  Gerät  so  auf,  dass  das  Betätigen  von  Trenneinrichtungen  zum Netz nicht erschwert wird.  ‐ Stellen  Sie  den  Drehschalter  immer  vor  Beginn  der  Messung  auf  den  gewünschten  Messbereich  und  rasten  Sie  die  Messbereiche  ordentlich  ein.  ‐ Ist die Größe des zu messenden Wertes unbekannt, beginnen Sie immer  mit dem höchsten Messbereich am Drehschalter. Reduzieren Sie ggf. dann ...
  • Seite 5: Erläuterungen Der Symbole Am Gerät

          ‐ Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in  Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.  ‐ Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.  ‐ Wenn  Sie  das  Gerät  längere  Zeit  nicht  benutzen,  entfernen  Sie  die  Batterie.  ‐ Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit  nicht  länger  gewährleistet.  Zudem  erlöschen  sämtliche  Garantie‐  und  Gewährleistungsansprüche.    4. Erläuterungen der Symbole am Gerät    Übereinstimmung mit der EU‐Niederspannungsrichtlinie (EN‐61010)    Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert    Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! ...
  • Seite 6: Bedienelemente Und Anschlussbuchsen

          CAT III  Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen.  Beispiele sind Messungen an Verteilern, Leistungsschaltern, der  Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für  industriellen Einsatz sowie an fest installierten Motoren.  CAT IV  Das Gerät ist für Messungen an der Quelle der  Niederspannungsinstallation vorgesehen. Beispiele sind Zähler und  Messungen an primären Überstromschutzeinrichtungen und  Rundsteuergeräten.    Gleichspannung/‐strom    Wechselspannung/‐strom  Ω  Widerstandsmessung    Diodenmessung    Kapazitätsmessung    Durchgangsprüfung    Batterie schwach    Erdungssymbol (max. Spannung gegen Erde)    5. Bedienelemente und Anschlussbuchsen   LCD Anzeige  Funktionstasten  Drehschalter            DE 6 ...
  • Seite 7: Der Drehschalter Und Seine Symbole

          Der Drehschalter und seine Symbole  OFF  Gerät abgeschaltet  DCV  Gleichspannungsmessung  Wechselspannungsmessung    Diodenmessung, Akustischer Durchgangsprüfer,     Widerstandsmessung, Kapazitätsmessung    Hz/DUTY  Frequenz‐ und Tastgradmessung    6. Technische Daten  Anzeige  3¾ Stellen (bis 3999)  Überlastanzeige  OL  Polarität  automatisch (Minuszeichen für negative Polarität)  Messrate  3x / s  Eingangsimpedanz   > 10 MΩ  Durchgangsprüfung  Signalton bei weniger als 60   Prüfspannung 0,4 V  Diodenmessung  Spannung des offenen Schaltkreises < 1,5 V  Prüfstrom < 1 mA  Stromversorgung  1 x 3 V (Lithium CR2032) Batterie(n)  Betriebsbedingungen  0º C bis 40º C / < 80% Relative Luftfeuchte  Lagerbedingungen ...
  • Seite 8       Genauigkeit in % vom  Funktion  Bereich  angezeigten Wert  (0,7% + 3 Digits)  400 mV 4 V Gleichspannung  40 V (0,8% + 2 Digits)  (V =)  400 V 500 V (2,3% + 10 Digits)  40 V Wechselspannung (V )  400 V (2,3% + 5 Digits)  500 V 400  4 k (2.0% + 5 Digits)  40 k Widerstand ()  400 k (5,0% + 5 Digits) 4 M (10% + 5 Digits)  40 M 10 Hz 100 Hz (2,0% + 5 Digits)  Frequenz (Hz)  1000 Hz 10 kHz 100 kHz (5,0% + 25 Digits) 4 nF 40 nF...
  • Seite 9: Bedienung

          7. Bedienung  Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen..  Wird während der Messung am Display "OL" oder "1" angezeigt, so  überschreitet der Messwert den eingestellten Messbereich. Schalten Sie,  soweit vorhanden, in einen höheren Messbereich um.  Hinweis:  Durch  die  hohe  Eingangsempfindlichkeit  in  den  niedrigen  Messbereichen  werden  bei  fehlendem  Eingangssignal  möglicherweise  Zufallswerte  angezeigt.  Die  Ablesung  stabilisiert  sich  bei  Anschluss  der  Prüfkabel an eine Signalquelle..    In der Nähe von Geräten, welche elektromagnetische Streufelder erzeugen  (z.B. Schweißtransformator, Zündung, etc.), kann das Display ungenaue oder  verzerrte Werte anzeigen.    Gleichspannungsmessung  Achtung:    Messen  Sie  keine  Spannungen,  während  auf  dem  Schaltkreis  ein ...
  • Seite 10: Wechselspannungsmessung

          Wechselspannungsmessung  Achtung:    Stromschlaggefahr.  Die  Prüfspitzen  sind  möglicherweise  nicht  lang  genug,  um  die  spannungsführenden  Teile  innerhalb  einiger  230V  Steckdosen  zu  berühren,  da  diese  sehr  tief  eingesetzt  sind.  Als  Ergebnis  kann die Ablesung 0 Volt anzeigen, obwohl tatsächlich Spannung anliegt.  Vergewissern  Sie  sich,  dass  die  Prüfspitzen  die  Metallkontakte  in  der  Steckdose ...
  • Seite 11: Durchgangsprüfung

          Wenn  sich  der  Anzeigewert  stabilisiert,  lesen  Sie  das  Display  ab.  Bei  umgekehrter  Polarität  wird  am  Display  ein  Minuszeichen  (‐)  vor  dem  Wert  angezeigt.  Die  Prüfkabel  haben  einen  Eigenwiderstand  von  0,1Ω  bis  0,2  Ω,  der  das  Messergebnis  beeinflusst.  Um  im  Bereich  bis  200  Ω  ein  genaueres  Messergebnis ...
  • Seite 12: Diodenmessung

          Diodenmessung  Stellen Sie den Drehschalter auf die      ‐  Position  Drücken Sie die SELECT‐Taste um die gewünschte Funktion auszuwählen.  Berühren Sie mit den Prüfspitzen die zu testende Diode. Die  Durchlassspannung zeigt 400 bis 700 mV an. Die Sperrspannung zeigt „OL”  oder "1" an. Defekte Dioden zeigen in beiden Richtungen einen Wert um  0 mV oder  „OL” bzw. "1" an.    Kapazitätsmessung  Stellen Sie den Drehschalter auf die      ‐  Position  Drücken Sie die SELECT‐Taste um die gewünschte Funktion auszuwählen.  Für Kondensatoren mit ausgewiesener Polarität legen Sie die rote  Prüfspitze an die Anode und die schwarze Prüfspitze an die Kathode des  Bauteils und lesen Sie den Messwert am Display ab. Wenn die Anzeige  während der Messung nicht einsehbar ist, kann der Messwert mit der  HOLD ‐Taste festgehalten werden.    Frequenz‐ und Tastgradmessung  Stellen Sie den Drehschalter auf die  Hz/DUTY ‐ Position  Drücken Sie die SELECT‐Taste um die gewünschte Funktion auszuwählen.  Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der  roten Prüfspitze die positive Seite des Schaltkreises.  Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei  umgekehrter Polarität wird am Display ein Minuszeichen (‐) vor dem Wert  angezeigt.  Drücken Sie die REL ‐Taste, um diesen Messwert im Display zu speichern.  Das Symbol "REL" erscheint im Display.      DE 12 ...
  • Seite 13: Instandhaltung

          8. Instandhaltung  Reparaturen  an  diesem  Gerät  dürfen  nur  von  qualifizierten  Fachleuten  ausgeführt werden.      Hinweis:  Bei Fehlfunktionen des Messgeräts prüfen Sie:  ‐ Funktion und Polarität der Batterie  ‐ Funktion der Sicherungen (falls vorhanden)  ‐ Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem  Zustand sind. (Überprüfung mittels Durchgangsprüfung)    Austauschen der Batterie(n)  Sobald das Batteriesymbol oder BATT am Display erscheint, ersetzen Sie die  Batterie.    Achtung:  Vor  dem  Öffnen  des  Geräts  entfernen  Sie  die  Prüfkabel  von  allen Spannungsquellen und schalten Sie das Gerät aus!  Entfernen Sie die Gummischutzhülle und öffnen Sie die Schrauben des  Batteriefachs bzw. Sicherungsfaches mit einem passenden ...
  • Seite 14: Reinigung

          Reinigung  Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas  Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt!  Keine aggresiven Reinigungs‐ oder Lösungsmittel verwenden!    9. Gewährleistung und Ersatzteile  Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab  Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch  entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an  Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren  Fachhändler oder an:        DE 14 ...
